乘用车多辐条铝合金轮毂结构设计

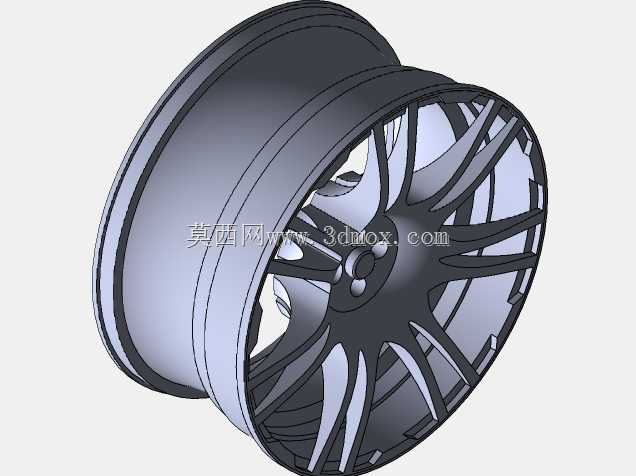

　　在整车行走系统的部件开发中，轮毂作为连接轮胎与车桥的核心承载构件，其结构合理性直接关系到行驶过程中的载荷传递、动态平衡与散热表现。日常道路行驶场景下，车轮需要同时承受垂直方向的整车载荷、加减速时的纵向扭矩、转向过程中的横向侧向力，还要应对路面颠簸带来的瞬时冲击载荷，这就要求轮毂的结构设计在强度、重量、动平衡表现之间找到精准的平衡点。这款轮毂采用多辐条镂空式结构设计，轮辋部分采用等厚度滚压成型的轮廓结构，轮缘处做了加厚翻边处理，能够在轮胎装配后提供足够的箍紧力，避免高速行驶或急转向时轮胎脱圈的风险，轮辋的胎圈座位置设置了标准的锥面定位结构，匹配常规无内胎子午线轮胎的装配尺寸要求，不需要额外加装内胎即可完成密封装配。

　　轮辐部分采用放射状多辐条布局，每根辐条从中心安装盘位置向外平滑过渡到轮辋内壁，辐条截面采用变厚度设计，靠近中心安装座的位置厚度更大，能够有效分散螺栓预紧力与行驶载荷带来的应力集中，靠近轮辋的位置逐渐收窄，在保证结构强度的前提下尽可能削减非必要的材料重量，降低簧下质量，提升整车悬架的响应速度。辐条之间的镂空区域并非单纯为了造型美观，更大的作用是为制动系统提供足够的通风散热空间，车辆在连续制动工况下，制动盘与制动片摩擦产生的高温可以通过辐条间隙形成的空气对流快速散出，避免制动系统因温度过高出现热衰减，提升连续制动的可靠性。中心安装盘位置设置了与车桥轴头匹配的中心定位孔，周围均匀分布螺栓安装孔，孔位的节圆直径严格匹配对应车型的安装规范，

　　安装面做了精加工平面处理，保证轮毂装配后与轴头端面完全贴合，避免高速行驶时出现车轮抖动的问题。安装盘中心的凸起结构能够与轴头定位台阶配合，在装配时起到初定位作用，降低螺栓安装时的对中难度，同时也能分担部分径向载荷，减少连接螺栓受到的剪切力。从安装边界来看，这款轮毂的轮辋宽度、偏距参数都经过适配校核，装配后不会与悬架摆臂、制动卡钳、翼子板内衬发生运动干涉，转向打满方向或者悬架压缩到极限行程时，轮胎与周边部件都能保留足够的安全间隙。设计过程中，辐条的过渡圆角都做了圆滑处理，避免直角结构带来的应力集中问题，所有壁厚变化的位置都设置了渐变过渡段，减少铸造或机加工过程中出现应力变形的概率。轮辋的气门嘴安装孔位置做了局部加厚处理，

　　避免安装气门嘴时出现局部强度不足的问题，孔位的角度也经过优化，方便后续充气操作时的工具接入。不同于赛道专用的竞技型轮毂，这款轮毂的结构设计更偏向日常道路使用场景，在保证足够强度的前提下兼顾了造型美观性与散热需求，辐条的布局对称度经过严格校核，能够保证加工完成后的动平衡精度，减少装配后需要额外添加的平衡块重量，提升高速行驶的稳定性。对于三维建模从业者来说，这类轮毂的建模过程需要重点关注轮辋轮廓的标准尺寸匹配、轮辐曲面的平滑过渡、安装孔位的位置度公差，还要考虑后续加工工艺的可行性，比如拔模角度的设置、壁厚的均匀性控制，避免出现无法脱模或者壁厚差异过大导致铸造缺陷的问题。在实际选型匹配时，除了关注螺栓孔节圆直径、中心孔尺寸这些硬性安装参数，还要重点核对偏距参数是否匹配原车的悬架几何，偏距不合适会导致轮距变化，不仅会影响轴承的使用寿命，还可能导致轮胎偏磨、转向手感异常等问题。
