直齿圆柱传动齿轮零件结构设计

　　在常规的机械传动系统搭建过程中，齿轮是绕不开的核心基础传动零件，这类直齿圆柱齿轮的应用场景覆盖了绝大多数定传动比的动力传递场合，从小型的自动化送料机构、工装夹具的动力传输，到中型输送设备的驱动端、机床进给机构的传动链路，再到部分小型动力设备的减速级，都能看到这类零件的身影。它的核心作用是在平行轴之间传递旋转扭矩，通过轮齿的连续啮合，将输入端的转速与扭矩按照固定的传动比转换为输出端需要的参数，相比带传动、链传动，直齿圆柱齿轮的传动精度更高，瞬时传动比稳定，不存在滑动带来的传动比误差，也没有带传动的弹性打滑问题，适合对传动同步性有一定要求的场合。

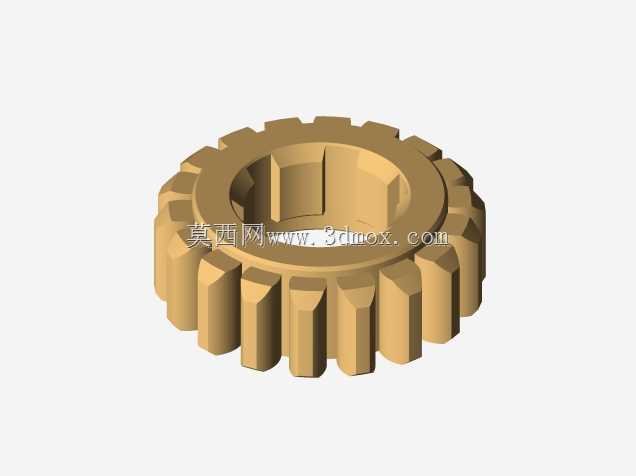

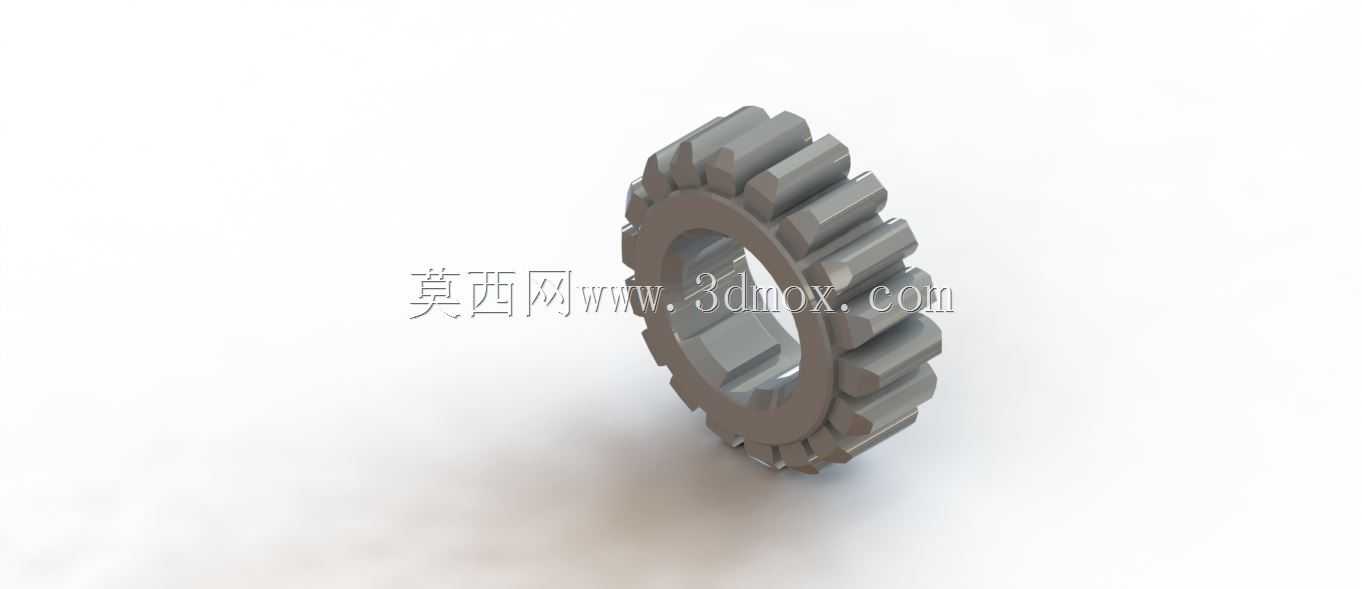

　　从结构设计的角度来看，这个齿轮采用的是标准直齿齿形，轮齿沿齿轮轴向均匀分布，齿向与齿轮端面保持垂直，这种齿形的加工工艺成熟，无论是滚齿、插齿还是铣削加工都能实现较高的齿形精度，安装调试的难度也远低于斜齿轮、锥齿轮这类特殊齿形的零件。齿轮中心设计有带内花键的通孔，这个结构是用来和配套的传动轴实现周向固定的，相比普通的平键连接，内花键连接的接触面积更大，能够传递的扭矩更高，同时对中性更好，在高速旋转的工况下能有效降低轴与齿轮之间的偏心振动，适合中高载荷的传动场景。齿轮的端面做了平整的倒角处理，既可以去除加工过程中产生的毛刺锐边，避免安装过程中划伤操作人员或者配合零件，也能在装配时起到导向作用，让齿轮更顺畅地推入轴的安装位，同时减少轮齿端部的应力集中，避免长期交变载荷下齿端出现崩裂的问题。

　　在实际选型和安装匹配的过程中，首先要关注的是齿轮的安装边界尺寸，齿轮的齿顶圆直径决定了它在传动箱体内的最小安装空间，设计安装腔时必须预留足够的径向间隙，避免齿轮旋转时和腔体内壁发生剐蹭；齿轮的轮毂宽度要和轴上的安装位长度匹配，既要保证齿轮安装后不会出现轴向窜动，也要避免轮毂过长导致装配时和相邻的轴承、轴套等零件发生干涉。轮齿的参数匹配是设计的核心，模数、齿数、压力角必须和配对啮合的齿轮完全一致，否则会出现啮合卡滞、齿面磨损加剧的问题，严重时甚至会直接打坏轮齿。齿面的粗糙度也有明确的要求，过高的粗糙度会增大啮合过程中的摩擦阻力，降低传动效率，还会加速齿面的磨损，缩短零件的使用寿命，因此加工完成后通常会对齿面做相应的精整处理，保证啮合面的光滑度。

　　在实际工况适配方面，这类直齿齿轮不适合高速重载的长期运行场景，因为直齿啮合时是整个齿宽同时进入和退出啮合，会产生一定的冲击和噪声，在转速超过一定阈值后振动和噪声会明显增大，因此更适合中低速、载荷平稳的传动场合。如果是在有粉尘、杂质的工作环境下使用，还需要给齿轮配套相应的防护罩，同时加注润滑脂或者润滑油，减少齿面的磨粒磨损，避免杂质进入啮合面造成齿面压痕或者点蚀。设计建模过程中，需要严格保证轮齿的渐开线齿形精度，齿根处要做足够的圆角过渡，降低齿根的弯曲应力，因为齿轮传动的失效很多都出现在齿根位置，长期交变载荷下齿根的应力集中很容易引发疲劳裂纹，最终导致轮齿断裂。另外齿轮的内花键参数也要和配套轴的外花键完全匹配，保证配合间隙在合理范围内，间隙过大会导致传动过程中出现冲击，间隙过小则会造成装配困难，运行过程中出现卡滞。

　　在装配调试环节，要保证两个啮合齿轮的轴线平行度在允许的公差范围内，轴线歪斜会导致轮齿接触偏载，只有部分齿面参与啮合，不仅会大幅降低齿轮的承载能力，还会造成局部齿面过度磨损，严重影响使用寿命。啮合侧隙也要调整到合适的范围，侧隙过小会导致齿轮运转卡滞，润滑脂无法进入啮合面，加剧齿面摩擦发热，侧隙过大则会导致传动反向间隙增大，影响传动精度，在需要正反转的场合还会产生明显的换向冲击。这类齿轮作为通用的机械传动零件，在结构设计时充分考虑了加工工艺性和装配便利性，没有复杂的异形结构，常规的机械加工设备就能完成生产，制造成本较低，维护更换也十分方便，是机械传动领域应用最广泛的基础零件之一。
