啮合正齿轮网格动画结构展示

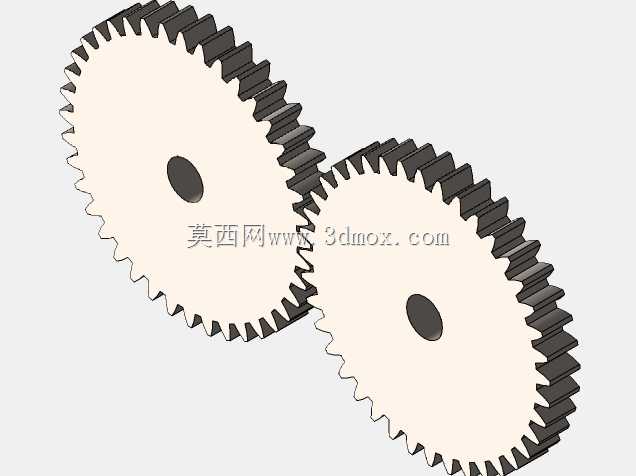

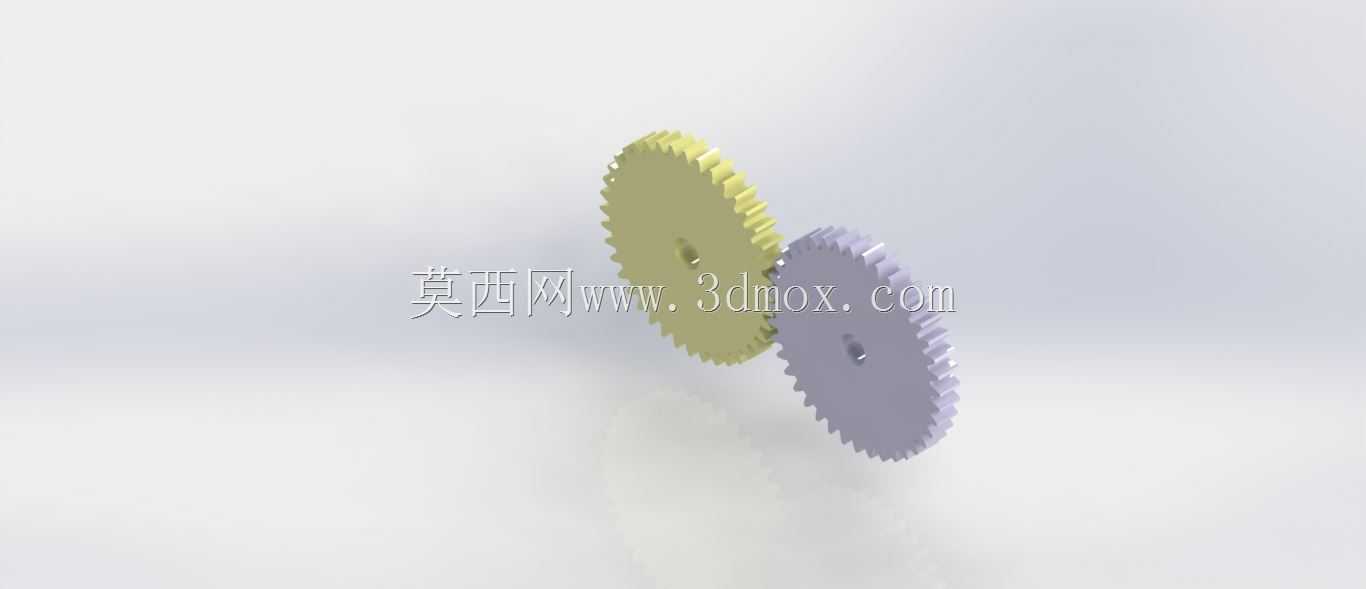

　　这套啮合正齿轮的网格动画结构，核心还原了平行轴齿轮传动的实际运动状态，在常规的机械传动场景中，这类正齿轮结构是动力传递环节最基础也最常用的单元，小到小型自动化设备的进给机构、教具演示装置，大到轻工机械的动力传输工位、常规输送线的驱动端，都能见到这类直齿圆柱齿轮的啮合应用。不同于斜齿轮的轴向力问题，正齿轮啮合时轮齿沿全齿宽同时进入啮合，传动过程无轴向分力，对支撑轴承的选型要求更简单，安装调试的容错空间也相对更大，尤其适合中低速、载荷平稳的传动工位使用。从设计思路来看，这套结构做了两齿轮外啮合的标准传动布局，两个齿轮的模数、压力角保持完全一致，保证啮合过程中齿廓的正确共轭接触，避免出现卡滞、干涉或者传动比波动的问题；网格形式的呈现方式，

　　能让结构设计者直观看到轮齿啮合过程中的齿面接触区域变化，在做有限元分析前置的运动验证时，这种网格动画可以快速排查齿顶与齿根的干涉风险，不需要反复调整装配约束就能确认运动边界。实际应用中，这类正齿轮副的安装需要严格保证两轴的平行度，一旦平行度超差，会出现齿面偏载，轻则加剧轮齿磨损缩短使用寿命，重则出现断齿故障；设计阶段需要提前预留安装边界，两齿轮的中心距要严格按照模数与齿数和的一半计算，同时预留合理的齿侧间隙，补偿热膨胀带来的尺寸变化，同时容纳润滑脂的存留空间。轮齿的齿顶高、齿根高都遵循标准齿制参数，齿根处做了标准的圆角过渡，避免应力集中导致的轮齿断裂，网格划分的密度在齿面接触区域做了加密处理，

　　能更清晰地展示啮合过程中齿面的相对滑动与接触位置变化，对于刚接触机械传动设计的从业者来说，这种动画形式能快速理解外啮合齿轮的转向相反特性，以及传动比与齿数的对应关系——小齿轮转速高于大齿轮，输出扭矩对应放大，这个特性在做减速机构选型时是核心计算依据。在小型教具、科普演示装置的设计中，这类外露的正齿轮啮合结构也常被用作直观的机械原理展示件，不需要额外加防护罩就能让观察者清晰看到动力传递的全过程，此时齿轮的材质多选用轻质的工程塑料，降低自重同时减少运转噪音，安装轴的端部做限位挡圈设计，防止齿轮运转过程中出现轴向窜动，保证啮合位置始终对齐。做结构验证时，通过这类网格动画可以提前模拟不同中心距误差下的啮合状态，

　　观察齿侧间隙变化对传动平稳性的影响，比如中心距偏大时齿侧间隙增加，换向时会出现明显的回差，这在精密进给机构中是需要严格控制的参数，而在对传动精度要求不高的普通输送工位，适当放大齿侧间隙反而能降低安装精度要求，减少加工成本。另外，正齿轮的润滑方式也需要结合转速选型，中低速工况下用润滑脂涂抹齿面即可，高速工况则需要搭配油浴或者喷油润滑，避免齿面过快磨损，这套动画里的网格结构也能辅助设计者判断润滑脂在齿面的存留路径，确认齿根区域不会因为结构问题出现润滑脂无法留存的干磨区域。
