深沟球滚动轴承三维结构设计模型

　　在各类旋转传动设备的支撑结构中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心基础零件，从精密仪器仪表的微小转轴，到重型输送设备的重载辊轴，再到机床主轴、电机输出轴、汽车传动半轴的支撑位，都能见到这类滚珠轴承的应用场景。这类轴承的核心作用是在轴与轴承座之间形成滚动摩擦副，替代传统滑动摩擦结构，大幅降低轴系运转过程中的摩擦损耗，同时约束轴的径向窜动，保证轴上零件的回转精度处于设计允许范围内。

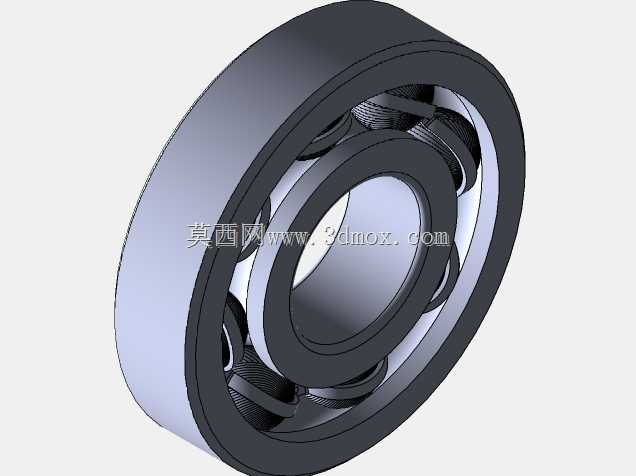

　　从结构设计逻辑来看，这个滚珠轴承的模型完整还原了实际工业产品的组成部分：包含外圈、内圈、多组均匀排布的钢质滚动体，以及分隔滚动体避免相互摩擦的保持架结构。设计过程中首先需要明确轴承的额定动载荷、额定静载荷参数，匹配对应应用场景的受力需求，比如轻载精密场景下滚动体直径偏小、排布数量更多，重载场景下滚动体直径更大、滚道接触角经过特殊优化。内圈的内孔面是与轴颈过盈配合的安装面，设计时需要严格控制内孔的圆柱度、尺寸公差，保证与轴装配后不会出现跑内圈的打滑问题；外圈的外圆柱面是与轴承座孔配合的安装面，同样需要控制尺寸公差与形位公差，避免运转过程中出现外圈蠕动磨损座孔的问题。

　　内外圈上的弧形滚道是直接与滚动体接触的工作面，滚道的曲率半径需要略大于滚动体的半径，保证接触应力处于材料允许的范围内，同时滚道的表面粗糙度需要达到较高的加工等级，降低滚动接触过程中的磨损速率，延长轴承的整体使用寿命。保持架的作用是将相邻的滚动体均匀分隔开，避免滚动体在运转过程中相互接触产生额外摩擦，同时引导滚动体在滚道内正常循环，这个模型中的保持架采用了兜孔结构，每个兜孔对应一颗滚珠，兜孔的间隙设计需要兼顾滚动体的灵活转动与保持架的结构强度，间隙过小会增大滚动体的转动阻力，间隙过大则会导致滚动体在高速运转时出现窜动，产生额外振动与噪音。

　　从安装边界尺寸来看，这类轴承的核心尺寸参数包含内孔直径、外圈外径、轴承宽度三个核心安装尺寸，这三个尺寸需要符合对应的标准系列，保证能够与市面上通用的轴、轴承座实现互换装配。设计建模过程中，需要先确定轴承的尺寸系列，再根据载荷需求计算滚动体的直径、数量，以及滚道的深度、曲率参数，之后通过圆周阵列的方式完成所有滚动体与保持架兜孔的排布，同时需要校验滚动体与内外滚道的接触位置、保持架与内外圈之间的间隙，避免运转过程中出现结构干涉。在实际选型应用中，还需要根据设备的运转转速、载荷方向、工作温度等条件，选择对应的密封结构、润滑方式，比如高速运转场景下需要选择适合脂润滑或者油润滑的结构，多粉尘工况下需要带防尘盖或者密封圈的结构，防止外界杂质进入滚道接触面造成磨粒磨损。

　　在三维建模的细节处理上，这个模型还原了各零件之间的装配关系，内圈与轴的配合面、外圈与座孔的配合面都做了简化的公差示意，滚动体与滚道之间保留了合理的装配间隙，保持架的结构也做了等比例还原，能够直观展示轴承内部的运转逻辑，对于结构设计人员理解轴承的工作原理、完成轴系的配套结构设计有较高的参考价值。在进行配套的轴与轴承座设计时，需要根据轴承的安装尺寸预留对应的配合公差，同时考虑轴承的轴向固定方式，比如内圈通过轴肩、锁紧螺母固定，外圈通过轴承座孔的台肩、端盖固定，保证轴承在承受轴向载荷时不会出现窜动，同时还要预留合适的润滑空间，保证润滑脂或者润滑油能够顺利到达滚道接触面上，形成稳定的润滑油膜，降低接触磨损。
