球面螺旋弹性缓冲构件结构设计

　　在精密传感检测、小型仪器仪表的装配场景里，这类球面形态的螺旋弹性构件，往往承担着常规圆柱弹簧无法覆盖的特殊工况需求。不同于普通圆柱螺旋弹簧仅能提供轴向的弹性力，球面弹簧的螺旋线沿完整球面轨迹排布，能在径向、轴向甚至多向偏载的受力条件下，提供均匀且线性度可控的弹性反馈，这一特性让它在接触式传感触发、微型隔振平台、精密定位夹具的缓冲环节中有着不可替代的作用。

　　从实际使用场景来看，这类构件常被用在小量程压力传感的触发端，当检测端接触被测物体时，球面弹簧能将接触力均匀分散到整个螺旋圈体上，避免局部应力集中导致的弹力突变，保证传感检测的触发精度稳定在极小的误差范围内。在小型光学仪器的隔振结构中，它可以同时抵消来自多个方向的微幅振动，不会像圆柱弹簧那样在受侧向力时出现侧弯卡滞的问题，哪怕安装空间存在一定的角度偏差，也能保持稳定的弹性性能。

　　设计这类球面弹簧时，首先要确定核心的球面基准直径，这个尺寸直接决定了构件的整体安装边界，通常要匹配安装腔体内的球面定位槽，保证弹簧在压缩或伸展过程中，所有螺旋圈都不会与腔体内壁发生剐蹭。螺旋线的螺距设计需要结合受力需求做非线性调整：靠近球面两极的位置螺距更小，圈体排布更密，这部分主要承担小载荷下的弹性变形，保证初始触发力足够轻柔；球面赤道位置的螺距相对更大，圈体间距更宽，能承受更大的压缩量，避免过载时圈体并圈导致的弹力陡增。

　　簧丝的截面选择上，这类精密场景下的球面弹簧多采用圆形截面簧丝，一方面是圆形截面的簧丝在绕制成型时应力分布更均匀，不会出现异形截面绕制时的局部应力集中问题，另一方面圆形簧丝的表面处理更容易做到均匀一致，防腐镀层或强化处理的质量更易管控。绕制成型后的球面弹簧，两端的收口位置需要做平滑打磨处理，避免尖锐的切口在受力时刮擦安装腔体的接触面，长期使用下产生金属碎屑影响传感设备的检测精度。

　　安装边界的设计上，球面弹簧通常不需要额外的导向轴，依靠自身的球面轮廓就能在配套的球形腔体内实现自定位，这一点能大幅缩减精密组件的装配零件数量，减少装配累积误差。需要注意的是，安装腔体的球面半径要比弹簧的外球面半径大0.1到0.2毫米，预留出弹簧受力变形时的径向膨胀空间，避免压缩过程中圈体与腔壁卡滞，导致弹性性能失效。同时弹簧的内球面尺寸要保证在最大压缩量下，不会与腔体中心的传感触发杆发生接触，防止多余的摩擦力干扰检测信号的准确性。

　　从功能特性来看，这类球面弹簧的刚度呈现出渐进式的变化趋势，小变形阶段刚度较低，能提供灵敏的力反馈，随着压缩量增大，刚度平缓上升，能承受更大的载荷冲击，这种刚度特性刚好匹配精密传感设备的使用需求：轻触时足够灵敏，过载时又能提供足够的缓冲保护，不会因为瞬间的冲击力损坏内部的敏感传感元件。和同体积的圆柱弹簧相比，球面弹簧的压缩行程可以达到自身高度的40%左右，远高于普通圆柱弹簧的常规压缩比，在空间受限的微型仪器内部，能在极小的安装空间里提供更长的弹性行程。

　　在实际选型匹配时，还要结合使用场景的环境条件调整簧丝材质，如果是在常规室温的工业检测场景下，采用普通碳素弹簧钢即可满足强度需求；如果是在有腐蚀环境的检测场景，比如化工管路的压力传感端，则需要选用不锈钢材质的簧丝，同时做钝化处理提升抗腐蚀能力；如果是在高精度的光学检测设备中，还可以选用恒弹性合金材质的簧丝，减少温度变化带来的弹性模量漂移，保证不同温度环境下的弹力一致性。

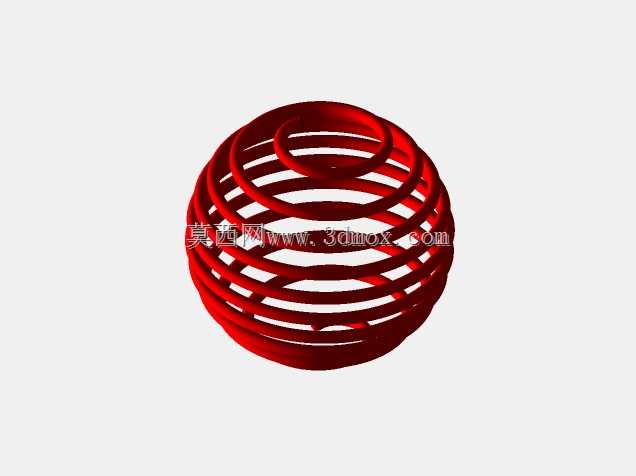

　　建模过程中，螺旋线的生成是整个结构设计的核心，需要先建立基准球面，再以球面的球心为螺旋轨迹的中心，通过变螺距螺旋线的参数化设置，让螺旋线始终贴合球面轮廓，每一圈螺旋线的直径都随球面的纬度变化做对应调整，保证绕制后的簧丝形成完整的球面外形。完成螺旋线路径后，再沿路径扫描出圆形的簧丝截面，最后对两端的收口位置做切除和圆角处理，避免应力集中的问题。建模时还要特意校验每一圈簧丝之间的间隙，保证在最大压缩量下，相邻圈体之间仍保留有微小的安全间隙，不会出现并圈摩擦的问题，延长构件的实际使用寿命。
