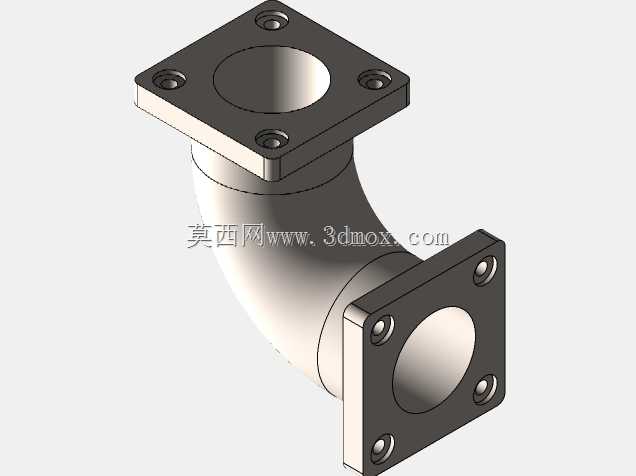

90度方形法兰连接弯管结构设计

　　这类带方形安装法兰的90度弯管，在流体输送、气动控制、小型液压回路以及传感检测管路布局中应用十分广泛，不同于常见的圆形法兰弯头，方形法兰的安装固定更适配紧凑安装空间，尤其是在设备侧壁、阀组安装板这类平面安装基准上，四个角点的螺栓孔布局能提供更均匀的压紧力，避免单侧受力导致的密封失效问题。从实际使用场景来看，这类弯管常出现在工业传感检测设备的气路连接、小型液压站的阀组管路转向、真空吸附回路的管路布局中，部分对安装空间有严格限制的自动化设备气路改造，也会优先选用这类方形法兰弯头，因为它不需要额外加装转接法兰，直接通过四个螺栓就能固定在安装面板上，省去了圆形法兰需要配套配对法兰、调整螺栓孔对位的麻烦。

　　从功能特性上看，这款弯管的两端法兰端面均为平面密封结构，适配平垫密封或者O型圈端面密封，密封槽可以根据实际使用压力在法兰端面上加工，四个安装孔采用沉孔设计，螺栓锁紧后头部不会突出法兰表面，能进一步压缩安装占用的空间，避免和周边其他管路、结构件产生干涉。弯管的弯曲段采用等径圆弧过渡，内壁光滑无突变，流体经过时的阻力更小，不会产生明显的紊流和压降，对于需要稳定流体压力的传感检测回路来说，这种平滑过渡的流道能有效减少压力波动对传感器检测精度的影响。

　　设计这类弯管的时候，首先要确定的是两端法兰的安装边界，方形法兰的边长要比弯管的通径大出足够的密封面宽度，一般来说密封面的径向宽度不小于通径的1/6，才能保证密封垫片有足够的压缩量，不会在压力作用下被挤出密封面。四个安装孔的中心距要和安装面板上的预留孔位完全匹配，孔位公差一般控制在±0.1mm以内，避免安装时出现螺栓无法穿入的问题，沉孔的深度要和所选螺栓的头部高度匹配，保证锁紧后螺栓头低于法兰端面0.2-0.5mm，既不会突出影响安装贴合度，也不会因为沉孔过深导致螺栓锁紧力不足。弯管的弯曲半径不能过小，一般取通径的1.5-2倍，过小的弯曲半径会导致弯管段的内壁出现褶皱、外壁减薄，不仅影响流体通过效率，还会降低管路的承压能力，在高压工况下容易出现破裂泄漏的问题。

　　尺寸设计上，弯管的通径要和对接管路的通径保持一致，避免通径突变带来的流阻变化，法兰的厚度要根据使用压力计算，一般0.6MPa以下的低压工况，法兰厚度取通径的1/8左右就能满足强度要求，如果是1MPa以上的中压工况，需要适当增加法兰厚度，同时加大螺栓的规格，保证法兰在压力作用下不会出现翘曲变形。弯管和法兰的连接位置要做圆角过渡，避免应力集中，尤其是在反复受压力冲击的工况下，直角连接处很容易出现疲劳裂纹，圆角过渡能有效分散应力，提升管路的使用寿命。安装的时候要注意，两端法兰的密封面要保持平行，锁紧螺栓的时候要采用对角顺序逐步拧紧，不能一次性把单侧螺栓锁死，不然会导致法兰偏斜，密封垫片压缩不均匀，使用过程中容易出现泄漏。另外这类弯管的材质可以根据输送介质选择，普通压缩空气、低压水回路可以选用工程塑料或者铝合金材质，重量轻成本低，有腐蚀性介质或者中高压工况可以选用不锈钢材质，强度高耐腐蚀性好。在三维建模过程中，要重点关注弯管段和法兰的结合处特征，保证内壁完全对齐没有台阶，安装孔的位置要和实际安装基准做配合约束，方便后续在装配体中直接调用，不需要额外调整位置，沉孔、圆角这些工艺特征不能遗漏，不然导出工程图或者做加工编程的时候会出现错误，影响后续的生产加工。
