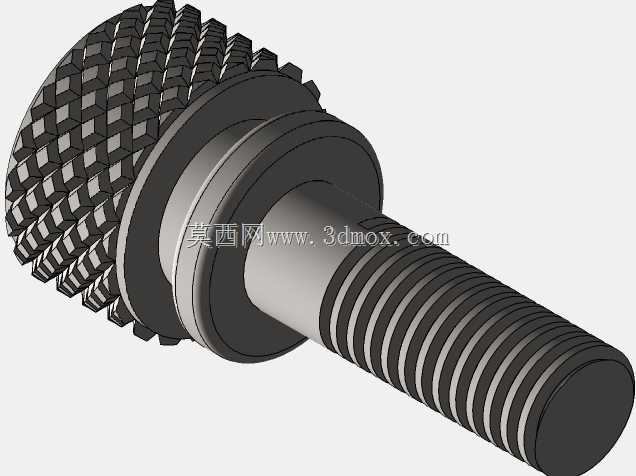

带网纹滚花台阶外螺纹紧固连接件

　　在仪器仪表、小型传感设备的装配场景中，这类带滚花结构的台阶螺钉是十分常用的紧固零件，区别于普通需要工具拧动的机螺钉，它的头部滚花设计允许操作人员直接用手指施加扭矩完成锁紧或松脱动作，在设备调试、频繁拆装的检修工位上能大幅提升操作效率，不需要额外携带螺丝刀、扳手这类辅助工具，尤其适合空间狭小、工具难以伸入的装配位置。从结构设计来看，螺钉头部采用直纹滚花（网纹滚花）结构，滚花纹路的齿距、齿深都经过适配人体手指触感的优化，既不会因为齿纹过锐划伤操作人员指腹，也能保证手指拧动时足够的摩擦力，避免施力过程中打滑；头部下方设计有直径大于螺纹外径的台阶轴肩，这个轴肩在装配时可以起到两个核心作用，一是作为轴向定位面，

　　锁紧时轴肩端面直接压合被连接件表面，能精准控制螺纹拧入深度，避免拧入过深损伤被连接件的内螺纹或者薄壁结构，二是可以分散锁紧时的压应力，相比普通沉头或者盘头螺钉，更大的轴肩接触面积能降低被连接件表面的压强，防止铝合金、塑料这类低强度材质的被装配件表面出现压痕、开裂的问题。螺纹部分采用标准普通公制外螺纹，螺纹精度满足一般仪器装配的中等公差要求，螺纹收尾处设计有合理的退刀结构，不会出现螺纹烂牙、拧入卡顿的问题，螺杆部分的光轴段和轴肩采用同轴设计，装配时可以起到一定的导向作用，对准内螺纹孔时不需要反复调整角度，能有效提升装配对位的效率。从安装边界来看，这类螺钉的头部外径、滚花段长度、轴肩厚度、螺纹长度、螺纹公称直径都有明确的尺寸约束，

　　设计选型时需要重点确认三个尺寸参数：一是螺纹公称直径和螺距，必须和被连接件上的内螺纹孔完全匹配，避免出现螺纹错扣无法装配的问题；二是轴肩下方的螺纹有效长度，要保证锁紧后螺纹能伸出被连接件内螺纹2-3个螺距，达到足够的螺纹啮合强度，同时又不能过长导致螺纹末端顶触到设备内部的其他元器件或者线路；三是头部滚花段的外径，要预留足够的手指操作空间，周围的结构件不能和滚花头部发生干涉，保证手指能完整捏住滚花段完成拧动动作。在实际应用场景里，这类螺钉常被用在传感器外壳的快速拆装盖板、仪器仪表的调试窗口盖板、小型电子设备的外壳拼接处，这些位置往往需要经常打开进行内部参数调试、耗材更换或者故障排查，不需要工具就能拆装的特性可以大幅降低运维的时间成本；

　　同时轴肩的定位作用也能保证每次拆装后盖板的位置一致性，不会因为拧入深度不一致出现盖板错位、密封不严的问题。建模过程中，滚花部分的建模是核心难点，不能采用简单的贴图代替真实的齿形结构，需要先在头部圆柱面上构建单个滚花齿的截面轮廓，通过圆周阵列的方式生成完整的滚花纹路，同时要对齿顶和齿根做微小的圆角处理，还原实际机加工过程中滚花刀挤压成型的真实结构特征，避免出现尖锐的直角棱边，和实际加工出来的零件形态保持一致；台阶轴肩和螺杆、头部的衔接位置都要设计合理的过渡圆角，减少应力集中的问题，符合机械加工的工艺要求，不会出现设计结构无法通过车削、滚花工艺加工出来的问题。螺纹部分的建模要符合标准螺纹的牙型角、螺距参数，不能随意修改牙型尺寸，保证模型导入装配体时能和对应的内螺纹孔完成正确的装配约束，不会出现干涉或者啮合间隙过大的问题。整个零件的材质一般选用不锈钢或者镀锌碳钢，有防腐要求的场景下也会选用黄铜材质，不同材质的表面处理工艺不同，建模时的表面质感也要对应匹配，不锈钢件的滚花表面是均匀的亚光金属质感，镀锌件的表面带有轻微的镀锌层光泽，黄铜件则呈现暖调的金属色泽，这些细节都能提升三维模型的真实感，方便后续做装配体的渲染展示或者工程图导出。
