Arduino双直流电机履带移动机器人结构

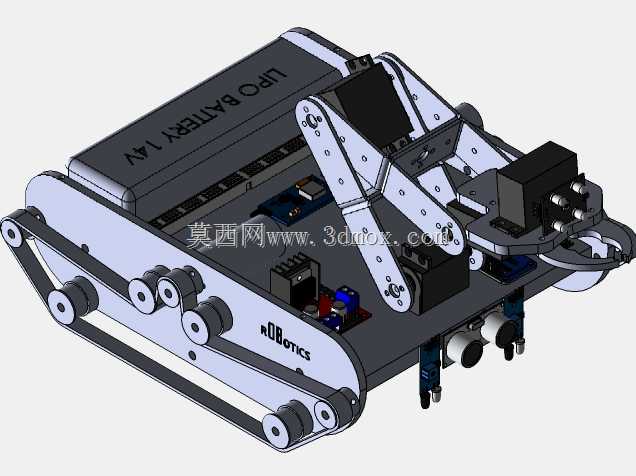

　　这款履带式移动载具的结构设计，核心围绕小型地面移动作业的复杂地形适配需求展开，区别于轮式移动平台，履带结构的接地比压控制在较低区间，能够在松散沙土、轻微起伏的碎石路面、室内地毯及硬质光滑地面保持稳定附着，不会出现轮式结构常见的打滑空转问题，适合作为小型巡检、教学实验、轻载作业的搭载平台使用。从结构布局来看，底盘采用上下分层的板式安装结构，下层为动力与行走总成安装区，两侧履带的驱动轮、导向轮、承重托轮均通过独立的销轴支座固定在底盘侧板上，轮系采用工程塑料材质搭配金属销轴，在保证转动顺滑的同时控制整体自重，履带选用同步带式橡胶材质，内侧的定位齿与驱动轮齿槽完全啮合，传动过程中不会出现跳齿偏移的问题，双直流电机分别布置在底盘后部两侧，通过直连方式驱动两侧主动轮，差速转向的控制逻辑不需要额外加装转向舵机，转向时通过两侧电机的转速差即可实现原地零半径转向，在狭窄的实验室通道、设备间隙区域具备极强的机动灵活性。上层为功能拓展安装区，预留了多组标准化的安装孔位，能够直接固定Arduino控制板、电机驱动模块、14V锂电池组以及各类传感元件，图中搭载的多自由度机械臂支座直接通过螺栓固定在上层板的前端位置，机械臂的舵机安装位完全匹配标准舵机的安装尺寸，不需要额外加工转接件即可完成装配，机械臂末端预留了夹持器的安装接口，可根据作业需求更换夹爪、吸盘、检测探头等不同执行端。从安装边界尺寸来看，底盘整体长宽控制在小型桌面级设备的适配区间，

　　整体高度在未搭载上部拓展设备时仅为履带高度加上层板厚度，能够轻松钻入高度较低的设备底部开展检测作业，两侧履带的外沿宽度小于底盘主体宽度，在通过狭窄通道时不会出现履带剐蹭侧壁的问题。电池仓采用嵌入式设计，直接布置在上层板的中部靠后位置，14V锂电池的安装槽设置了弹性压片，能够在设备颠簸移动时固定电池位置，避免接线松脱，电池的供电接口直接预留至控制板安装区旁，接线时不需要跨接过长的导线，减少了线路杂乱带来的干扰问题。底盘前部预留了超声传感器、红外循迹模块的安装位，传感器的安装高度刚好匹配地面检测的最佳距离，不需要额外调整支架高度即可实现避障、循迹功能的调试。在结构强度设计上，底盘主体板材选用硬质铝合金材质，

　　在保证整体结构刚性的前提下控制自重，满载搭载电池、控制板、机械臂及传感器后的总重量控制在合理区间，双直流电机的输出扭矩经过传动比匹配后，能够带动整体负载完成30度以内的坡道攀爬，不会出现动力不足的溜坡问题。轮系的安装支座均设计了加强筋结构，在设备发生轻微碰撞时不会出现支座断裂的问题，履带的张紧度可通过前部导向轮的长圆孔安装位进行调节，长期使用出现履带松弛时，只需要松开导向轮的固定螺栓调整位置即可重新张紧，不需要更换履带零件。上层拓展板的孔位采用等间距网格排布，除了固定标准的电子模块外，也可以根据自定义需求加装其他功能组件，比如无线通信模块、图像采集摄像头、小型采样装置等，适配不同场景的作业需求。在教学实验场景中，

　　这款结构能够直接作为嵌入式开发、机器人运动控制的硬件载体，学生可直接在预留的安装位上加装各类元件完成编程调试，不需要从零开展底盘结构的加工制作；在小型巡检场景中，可搭载气体检测、温湿度检测传感器，沿预设路径完成厂区管廊、机房的日常巡检工作，履带结构能够跨过地面的小型线缆、接缝等障碍，不会被凸起物卡滞；在轻载搬运场景中，可拆除前部机械臂，在上层板加装小型载物平台，完成车间内小型零件的点对点转运工作。整个结构的装配逻辑采用模块化设计，各个功能部件均可独立拆卸更换，单个电机、轮系、电池模块出现故障时，只需要拆卸对应位置的固定螺栓即可完成更换，不需要拆解整个底盘结构，后期维护的便捷性较高。线路布置上，底盘侧板内侧预留了走线槽空间，所有电机、传感器的导线均可通过走线槽排布至控制板区域，避免导线外露被履带卷入或者被障碍物剐蹭断裂。
