简易法兰安装式管材切断工装结构

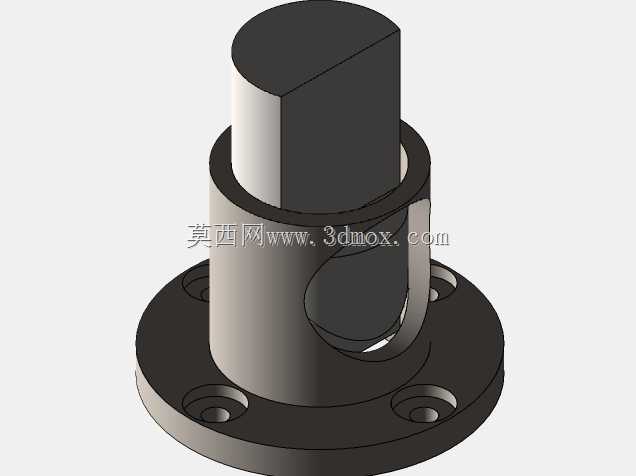

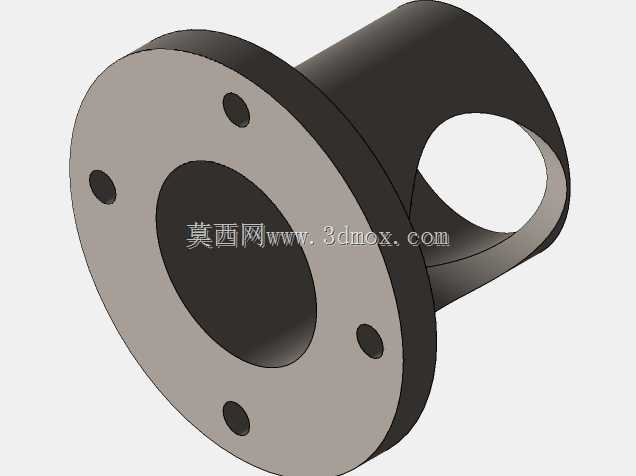

　　这款简易切管结构主要面向小规格金属、非金属圆管的定长切断作业场景，常见于五金维修工位、小型管材加工门店、教学实训车间以及设备装配现场的零散切管需求，不需要配套复杂的动力输送与数控系统，依靠手动进给即可完成切断动作，适配壁厚较薄的铜管、铝管、PVC管以及小直径薄壁钢管的切断加工，避免大型切管设备占用过多工位空间，也能降低零散切管作业的设备投入成本。从结构设计来看，整体采用立式法兰安装布局，底部带安装孔的圆形法兰盘作为整个装置的安装基准，法兰盘上均匀分布四个沉头安装孔，可以直接通过螺栓固定在工作台面或者专用支架上，安装时需要保证法兰端面与安装基面的贴合度，控制平面度误差在0.1mm以内，避免上部筒体安装后出现倾斜，

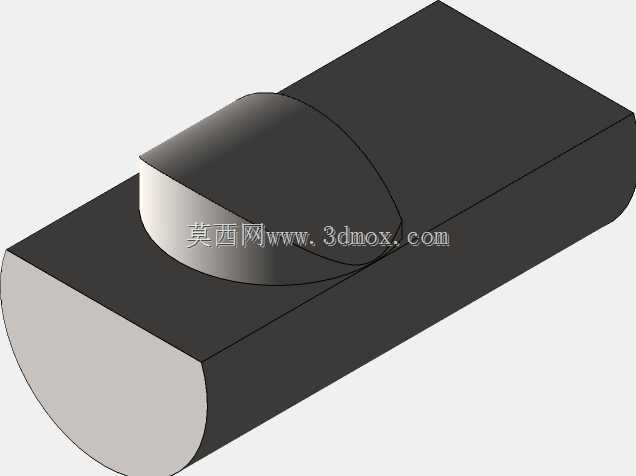

　　影响管材穿入后的同轴度。上部的圆柱形筒体作为主体承载结构，筒体侧面开有径向的操作窗口，用于容纳切断刀具以及进给操作空间，管材从筒体的轴向中心孔穿入，中心孔的内径根据适配的最大管材直径设计，预留0.5-1mm的间隙方便管材顺利穿入，同时不会因为间隙过大导致切断时管材晃动出现切口倾斜的问题。筒体内部设置有管材定位与夹紧结构，穿入的管材到达预设切断位置后，可通过上部的压紧块实现径向锁紧，压紧块采用半圆柱面配合平面的结构，上部的操作段设计为扁方结构，方便施加压紧力，同时可以限制压紧块的转动行程，避免压紧时出现周向偏转导致管材夹伤或者定位偏移。切断刀具布置在筒体侧面的窗口位置，采用径向进给的方式切入管材，

　　进给过程中刀具的运动轨迹与管材轴线保持垂直，保证切断后的管材端面平整，无明显斜口或者毛刺，对于薄壁管材而言，这种径向进给的切断方式可以有效避免管材被挤压变形，相比传统的锯片切割，切口的变形量更小，后续不需要额外的端口修形工序即可直接用于装配。从安装边界尺寸来看，底部法兰盘的外径大于上部筒体的外径，安装时需要在工作台面预留至少法兰外径1.2倍的操作空间，方便穿管、取件以及操作切断动作，筒体的轴向高度根据常见的操作高度设计，安装完成后操作窗口的位置距离工作台面的高度在150-200mm区间，符合人工站立操作的人机工程学要求，不需要过度弯腰或者抬臂即可完成所有操作动作。设计过程中重点考虑了结构的易加工性，所有零部件均采用常规的车削、

　　铣削工艺即可完成加工，没有复杂的曲面或者特殊工艺要求，法兰与筒体之间采用同轴定位后焊接或者螺栓连接的方式，加工时只要保证两者的同轴度以及中心孔与法兰端面的垂直度，即可满足使用精度要求，后期维护也十分方便，刀具磨损后可以直接从侧面窗口更换，不需要拆解整个装置。在实际使用过程中，穿管前需要先确认管材的外径在装置的适配范围内，将管材从筒体下端或者上端穿入中心孔，调整到需要的切断长度后，操作上部的压紧结构将管材锁紧，确认管材无晃动后，操作侧面的切断刀具径向进给，缓慢施力直到管材完全切断，之后松开压紧结构即可取出切断后的管材，整个操作流程不需要专业的培训即可快速上手，对于小批量、多规格的零散切管作业而言，这种结构的实用性远高于大型自动化切管设备，同时也比手持切割工具的切口精度更高，安全性更好。结构的受力路径设计也十分清晰，切断过程中产生的径向切削力直接通过筒体传递到底部法兰盘，再通过安装螺栓传递到安装基面，不会出现应力集中的薄弱部位，筒体的壁厚根据最大切削力计算选型，保证切断过程中筒体不会出现变形，长期使用后也能保持中心孔的尺寸精度，延长装置的使用寿命。
