混凝土空心砖成型压制生产设备结构

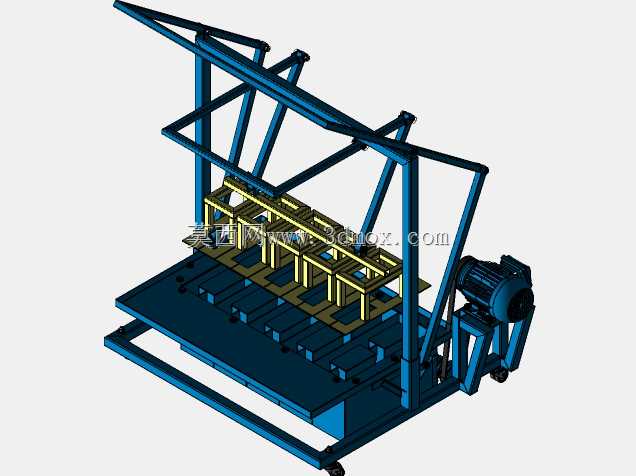

　　这套设备主要面向中小型建材生产场地、乡镇预制构件厂的混凝土空心砖量产场景，适配固定式作业工位的生产需求，核心用途是将配比完成的混凝土拌合料压制成带规则通孔的空心砖坯，成型后的砖体可直接进入养护工序，后续用于民房墙体砌筑、市政步道基层铺设、厂区围墙搭建等工程场景。从结构布局来看，设备采用框架式龙门承载结构，底部为整体焊接式工作台面，台面预留了成型模箱的定位安装槽位，可根据生产需求更换不同孔型、不同尺寸的模箱，适配标准空心砖、多孔砌块等不同产品的生产切换。上部的压合机构采用斜置导向梁设计，相比垂直直压的结构，斜梁布局可以在压头下行过程中提供更稳定的垂直导向，同时分散压制成型时的侧向反作用力，减少机架长期受载后的形变概率，

　　压头组件与模腔的对位精度可通过导向梁端部的调节螺栓进行微调，避免长期运行磨损后出现压头偏磨、砖坯厚度不均的问题。设备的动力驱动单元布置在机架侧下方，采用电机搭配减速机构的传动方案，通过连杆结构将旋转运动转化为压头的上下往复压合动作，传动链路的铰接点全部配置了自润滑轴套，减少日常维护的注油频次，适配建材生产现场多粉尘的作业环境，降低粉尘进入铰接部位造成的异常磨损。从安装边界来看，设备整体为一体式焊接机架，不需要额外做预埋地脚螺栓的基础处理，只要放置在硬化后的平整水泥地面即可投入生产，工作台面高度适配人工上料、接坯的作业高度，操作人员站在设备正面即可完成上料、脱模、取坯的全套操作，不需要额外配置登高作业平台。

　　设计过程中重点考虑了建材生产现场的工况特性，机架主体型材全部采用加厚矩形钢管焊接，焊后做整体去应力处理，避免长期承受压合交变载荷出现焊缝开裂的问题；压头与模箱接触的工作面做了表面淬火处理，提升耐磨性能，减少混凝土骨料对接触面的磨损失效。模箱下方的托板定位结构采用可调式限位挡块，更换不同厚度的托板时只需要调整挡块高度即可，不需要重新拆装整个模箱组件，缩短产品换型的调试时间。设备的压合行程做了机械硬限位设计，即使电控系统出现误动作，压头下行到极限位置后会被硬限位结构阻挡，不会出现过压损坏模箱的问题，提升现场作业的安全性。侧置的电机传动部位全部加装了可拆卸式安全防护罩，避免生产过程中散落的混凝土骨料掉入传动部件，

　　同时防止操作人员误触运动部件造成工伤。从实际生产适配性来看，这套结构的单次成型周期可以控制在15秒以内，单工位每小时的产能可以满足中小型预制厂的日常供货需求，设备整体结构没有复杂的液压或电控元件，现场维修人员只需要具备基础的机械维修常识即可完成日常故障排查与易损件更换，不需要配备专业的电控或液压维修人员，降低了生产场地的人员配置要求。机架的上部斜梁结构除了承担压头的导向功能外，还预留了附加自动上料机构的安装接口，后续如果产能提升需要升级为自动化生产线，可以直接在现有机架上加装布料、送托板的自动化组件，不需要重新更换主机设备，降低后续的产线升级成本。工作台面的四周预留了排渣缺口，生产过程中散落的混凝土余料可以通过缺口直接清扫到地面，不会堆积在台面上影响模箱的定位精度，日常清理只需要在每班生产结束后用高压水枪冲洗台面即可，没有容易积料的死角结构。
