QT3-20型路面砖成型压制设备结构

　　该设备主要服务于建材生产领域的路面砖预制加工场景，多用于中小型建材厂、市政构件预制场的步道砖、广场砖、透水砖批量生产作业，可适配粉煤灰、砂石、水泥等多种混合原料的压制成型工序，替代传统人工制模、手动振捣的低效作业模式，成型后的砖坯尺寸一致性好，密实度均匀，能满足市政道路铺设、小区景观铺装的工程质量要求。

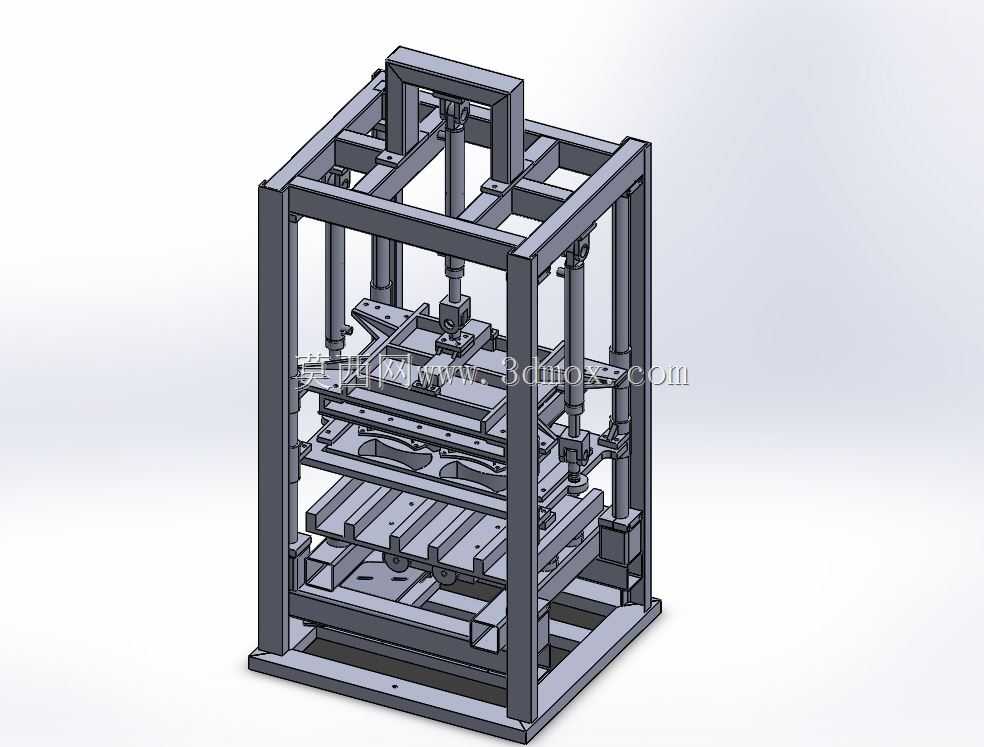

　　从整机结构布局来看，设备采用框架式方管焊接机架作为承载主体，四根竖向立柱搭配上下多层横梁形成封闭受力结构，可抵消压制成型过程中产生的竖向反力与侧向偏载，避免长期作业出现机架变形问题。上层布置压合驱动组件的安装位，预留了液压缸或机械压杆的装配空间，压头组件通过导向套与立柱配合，下行过程中可保持垂直精度，避免压头偏磨导致砖坯厚度不均。中层为成型模腔工位，设置了可更换的模框安装结构，更换不同规格模框即可生产不同尺寸、不同纹理的路面砖，模腔下方配套托板定位机构，可精准固定承托砖坯的托板位置，避免压制成型时托板移位造成砖坯缺角。下层为脱模与出料支撑结构，配套模框提升机构，压制成型完成后可将模框平稳抬起，配合顶出机构将成型砖坯连同托板一同送出工位，方便后续转运养护。

　　设计过程中优先考虑了作业流程的连贯性，将上料、压制、脱模三个核心工序的动作路径沿竖向排布，减少横向占用的车间空间，设备整体安装边界紧凑，对生产车间的层高要求较低，无需额外搭建高层操作平台，地面做基础硬化处理后即可就位安装，固定地脚螺栓后校准机架水平度便可投入调试。导向部位均预留了润滑脂加注通道，日常维护时可直接在机架外侧完成润滑作业，无需拆解外围护结构。压头与模腔的配合间隙设计在合理范围，既避免漏料造成的原料浪费，也防止间隙过小导致的模腔磕碰损伤，针对原料中可能混入的小粒径硬杂质，压头组件设置了过载保护的让位空间，避免硬杂质卡滞时损坏压头或驱动部件。

　　从实际使用的角度出发，该结构的模块化设计程度较高，易损件如模腔衬板、压头耐磨板均采用螺栓连接固定，磨损后可快速拆卸更换，减少停机维护时间。机架的焊接位置均做了应力释放处理，长期承受交变载荷也不会出现焊缝开裂问题，各层横梁的安装面预留了加工余量，现场装配时可根据实际配合精度做微调，保证各运动部件的同轴度与平行度符合设计要求。设备的操作工位设置在机架侧方，操作人员可直接观察到模腔内的布料情况与压制成型状态，方便及时调整布料均匀度，避免因布料不均导致的砖坯强度差异。出料位置预留了输送带对接空间，可直接配套自动化输送线将成型砖坯转运至养护区，无需人工近距离搬取刚脱模的砖坯，降低作业人员的劳动强度，也减少砖坯搬运过程中的磕碰损坏概率。

　　针对不同原料的成型特性，该结构的压合行程预留了足够的调节范围，可根据不同配比原料的压缩比调整压头下行的最终位置，保证不同原料压制出的砖坯都能达到要求的密实度与厚度尺寸。机架底部设置了可调式支撑脚，可适应车间地面的微小高度差，快速校准机架水平，避免因设备倾斜导致的导向部件偏磨。整机的外露运动部件均预留了安全防护栏的安装点位，现场安装时可配套防护装置，避免作业过程中人员误触运动部件造成安全事故，符合建材生产设备的安全规范要求。
