双层落地式电视置物支架装配结构设计

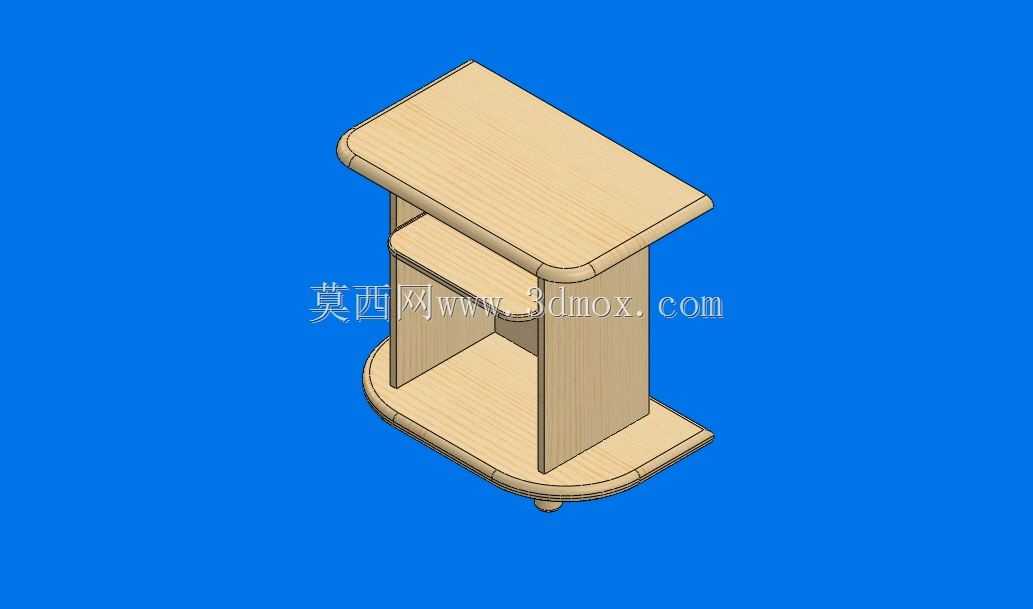

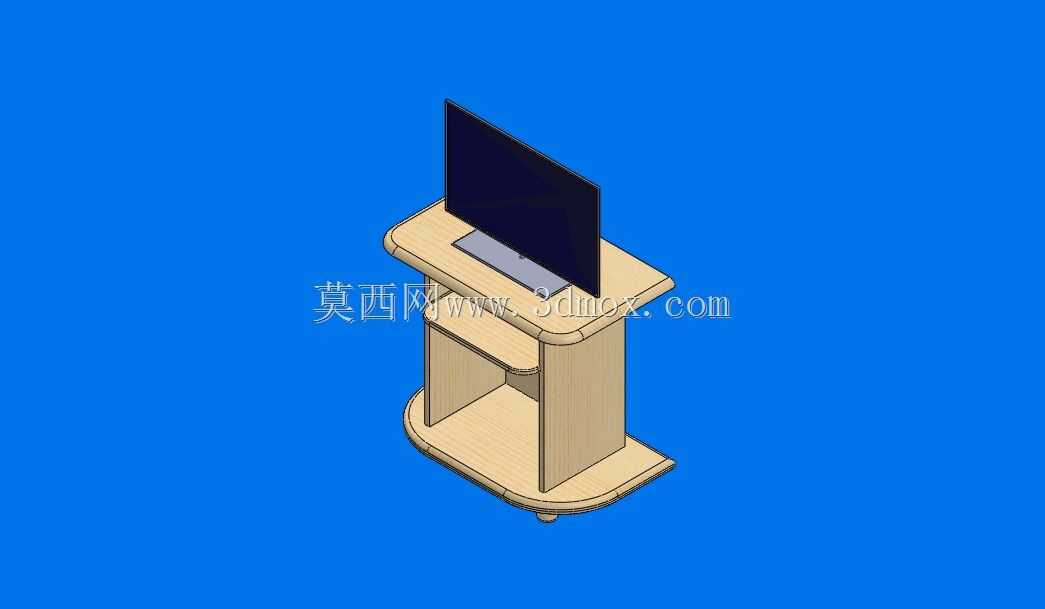

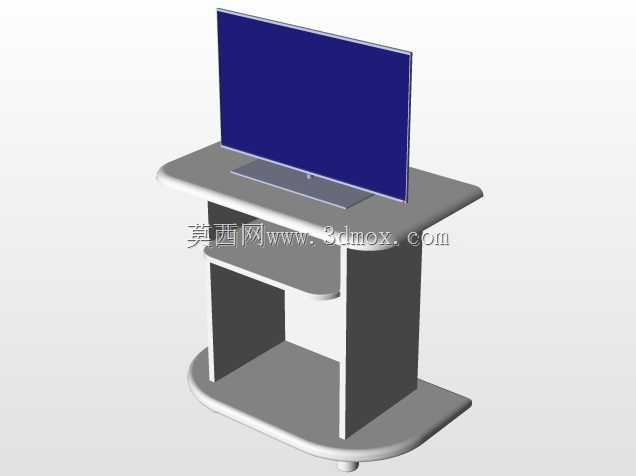

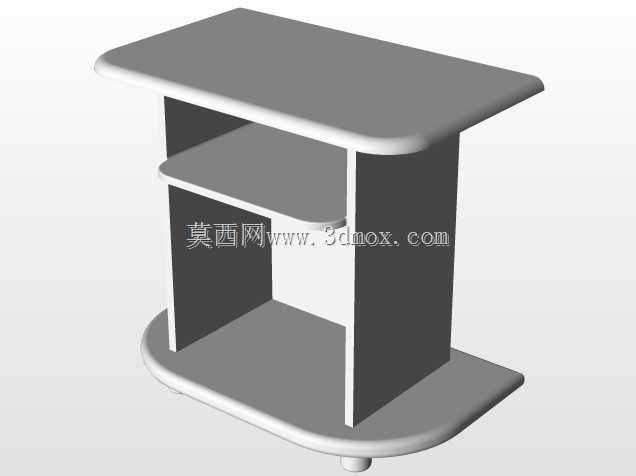

　　该装配结构主要面向小型办公空间、临时会议点位、居家小户型场景的显示设备承载需求，区别于传统壁挂式安装对墙面承重、预埋点位的硬性要求，落地式结构无需对建筑墙面进行打孔破坏，可根据使用需求灵活调整摆放位置，适配临时会议、展厅移动展示、租房场景下的显示设备布置需求。整体台架采用双层置物布局，上层台面预留显示设备安装放置区域，下层开放置物空间可放置机顶盒、信号转接设备、小型影音配件，兼顾承载与收纳功能，减少周边零散配件的摆放杂乱问题。结构设计上采用圆角封边的层板结构，所有外露棱边均做圆弧过渡处理，避免日常移动、使用过程中的磕碰划伤风险，适配人员活动频繁的公共区域与有儿童活动的居家场景。支撑结构采用侧边竖板与底部承托层板的组合连接形式，

　　底部设置四个小型支撑脚垫，既可以调整台架整体水平度，抵消地面不平整带来的晃动问题，也能避免台架底部与地面直接摩擦，保护地面饰面材料。上层台面的显示设备放置区域预留足够的安装边界，可适配常规尺寸的平板显示设备，台面与显示设备底座接触区域预留平整承托面，保证显示设备放置后的重心稳定，避免倾斜倾倒风险。层板之间的连接采用嵌入式榫合加紧固件辅助的结构形式，在保证装配精度的同时提升整体结构的连接刚性，长期承重使用下不会出现层板变形、连接松动的问题。整体外形尺寸控制兼顾了承载能力与空间占用率，底座的外轮廓尺寸大于上层台面的投影尺寸，形成下宽上窄的稳定重心结构，即使受到轻微的侧向碰撞，整体结构也能保持稳定，不会出现侧翻风险。

　　台架的侧边竖板同时承担结构支撑与侧面遮挡的作用，可隐藏放置在下层空间的设备连接线，配合台架背部预留的走线间隙，可将显示设备的电源线、信号线规整收纳，避免线材外露带来的安全隐患与视觉杂乱问题。在实际建模装配过程中，所有零件的配合公差均按照家具类钣金与木质构件的通用装配标准设定，层板与竖板的连接面预留合适的装配间隙，既保证装配过程中可以顺利对位，也不会因为间隙过大导致装配后出现结构旷量。底部支撑脚垫采用可调高度设计，调节行程覆盖常规地面的平整度误差范围，无需额外加装垫片即可完成台架的水平调平。上层台面的边缘做凸起挡边设计，可避免放置在台面上的显示设备、小型配件因为外力滑动从台面坠落，提升使用过程中的安全性。整个装配结构的零件数量精简，

　　无复杂异形构件，所有零件均可通过常规的板材切割、封边工艺完成加工，加工成本可控，装配流程简单，无需专用工装即可完成整体组装，适合小批量生产与个人DIY制作。结构设计过程中充分考虑了日常使用的维护需求，所有连接紧固件均为外露可操作位置，后期如果出现零件松动、损坏的情况，无需整体拆解台架即可完成紧固件紧固与零件更换。台架的整体高度经过人体工程学校核，放置常规尺寸平板电视后，屏幕中心高度与日常坐姿状态下的人眼视线高度匹配，长时间观看不会产生颈部疲劳，适配办公会议、居家观影等多种使用场景下的观看需求。
