山地自行车辐条式车轮结构设计

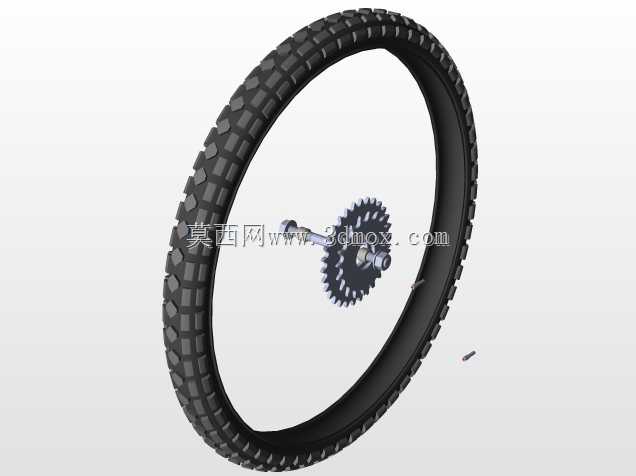

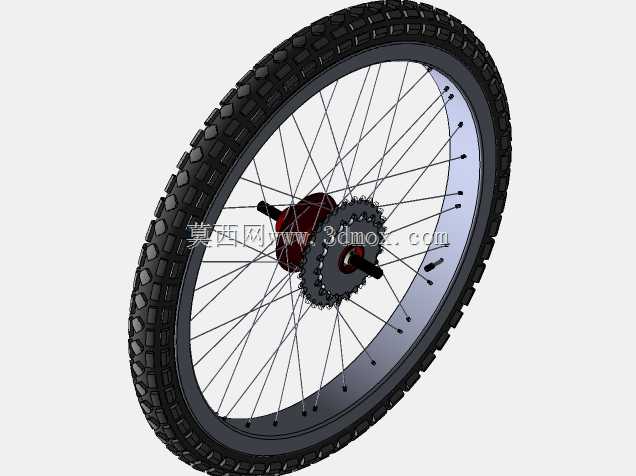

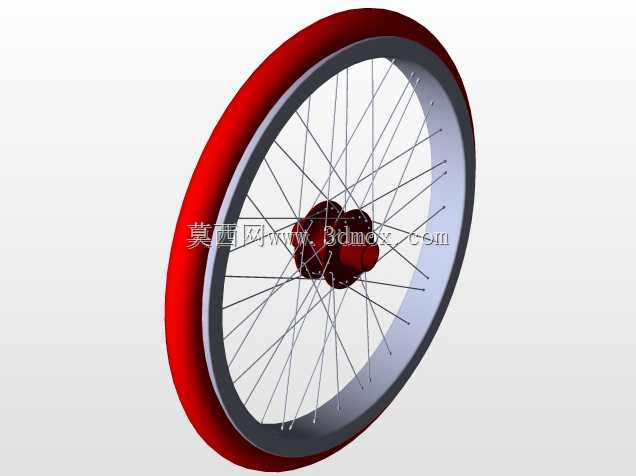

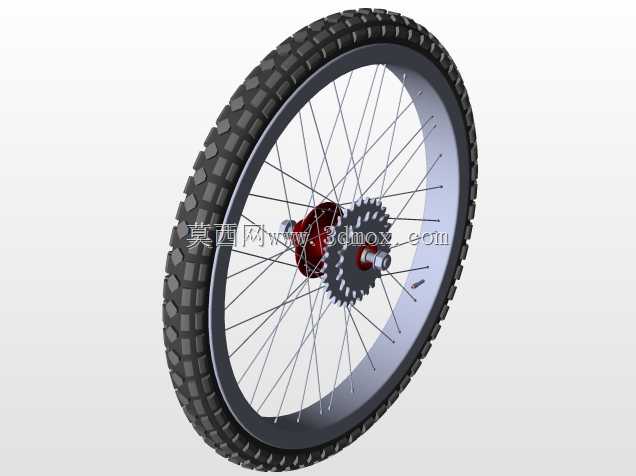

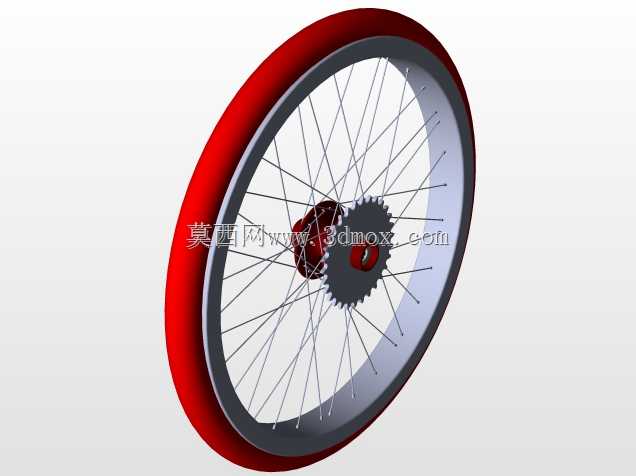

　　日常做非机动代步设备、运动骑行装备的结构开发时，车轮作为直接接触地面、传递骑行动力与承载整车及骑乘者重量的核心部件，其结构合理性直接决定骑行的平顺性、传动效率与耐用度。这套辐条式自行车轮的三维结构，完整覆盖了外胎、轮圈、辐条、花鼓、塔基与飞轮片的全部装配关系，可直接用于整车结构匹配、轮组性能仿真以及非标改装件的开发参考。

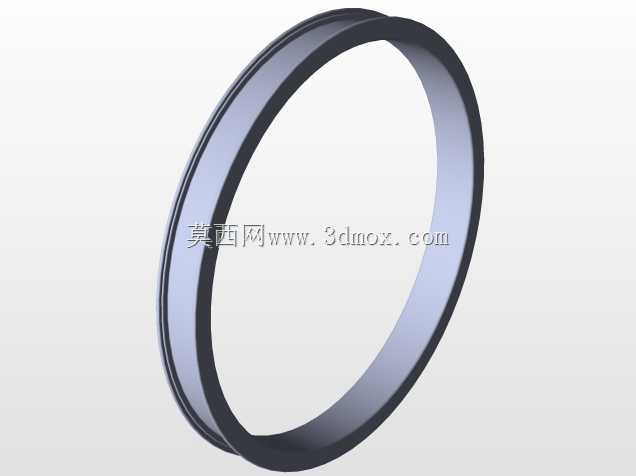

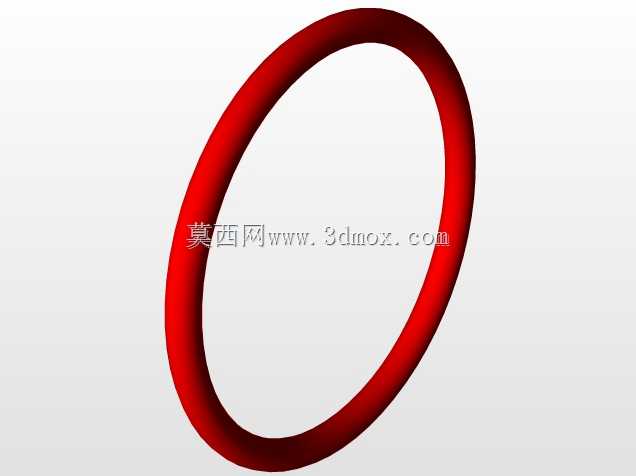

　　从实际应用场景来看，这类辐条轮结构广泛适配山地越野自行车、城市通勤自行车以及入门级运动自行车，区别于一体碳纤维轮组的高成本特性，辐条张紧式结构可通过单根辐条的张力调整修正轮圈偏摆，后期维护成本更低，同时在非铺装路面骑行时，辐条的微变形可吸收部分路面传递的冲击，降低轮圈受冲击发生硬形变的概率。设计过程中首先确定轮圈的基准直径，匹配对应规格的充气外胎安装槽尺寸，轮圈的胎边卡槽深度与宽度严格适配对应规格的硬边胎，保证充气后胎唇与轮圈卡槽完全贴合，避免高速骑行或转向时出现胎唇脱开的风险。

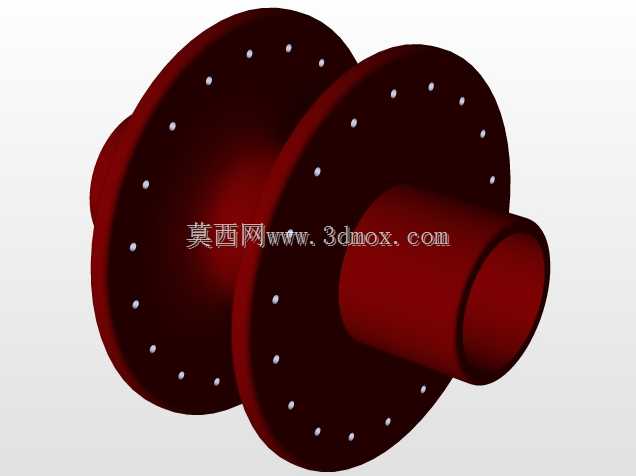

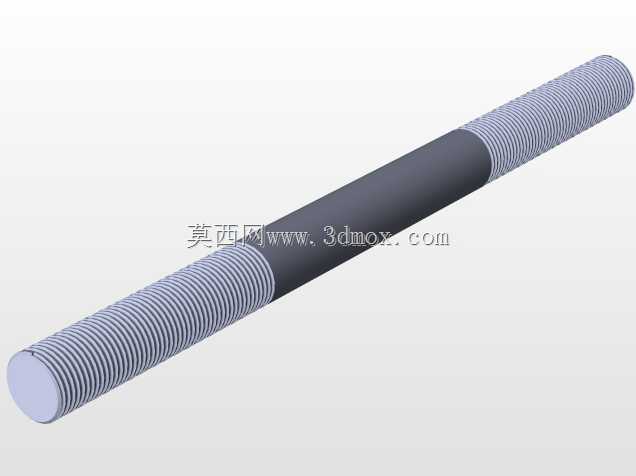

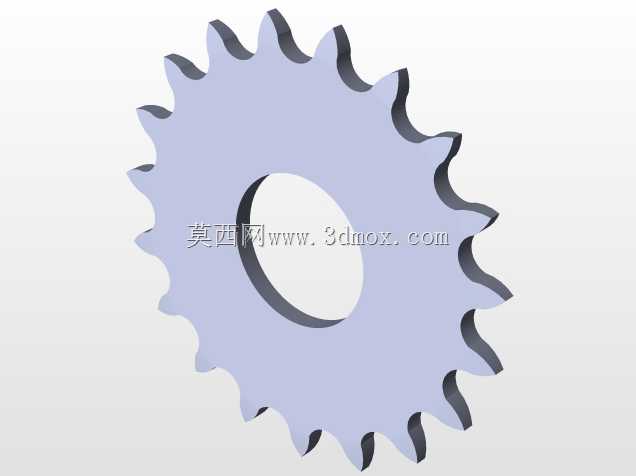

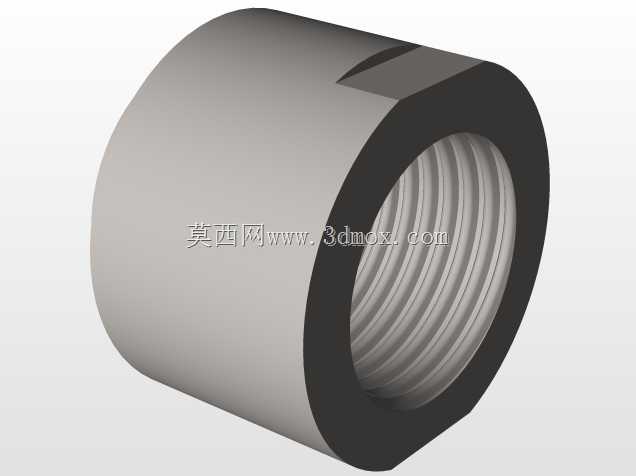

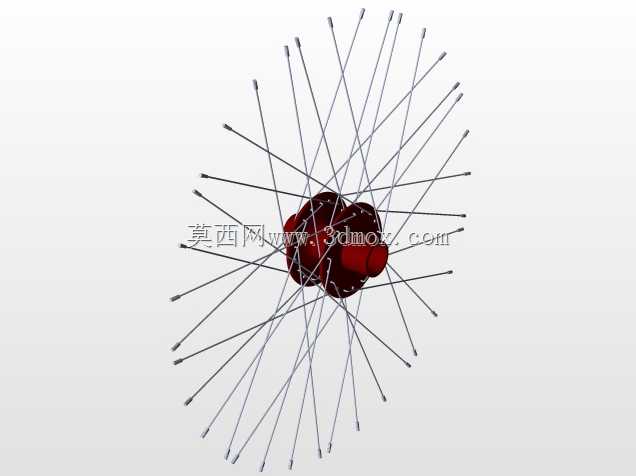

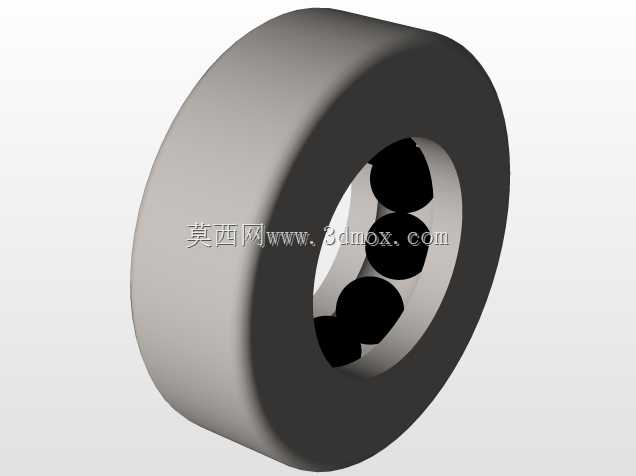

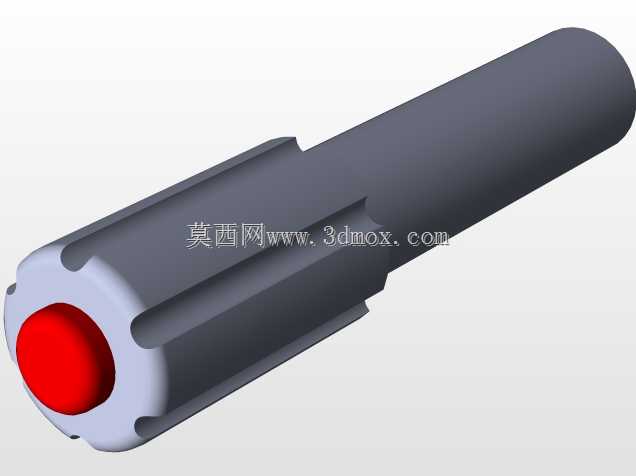

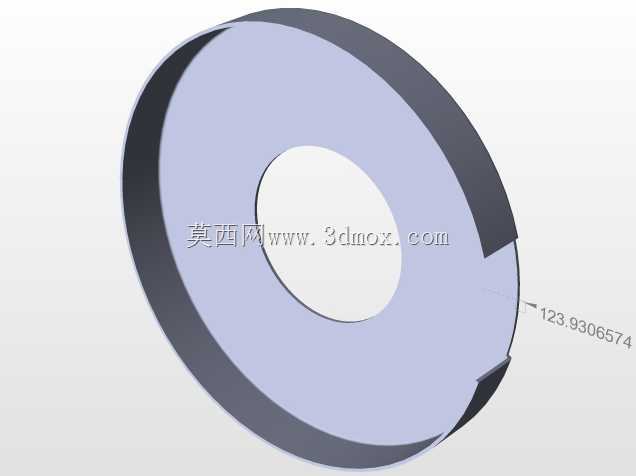

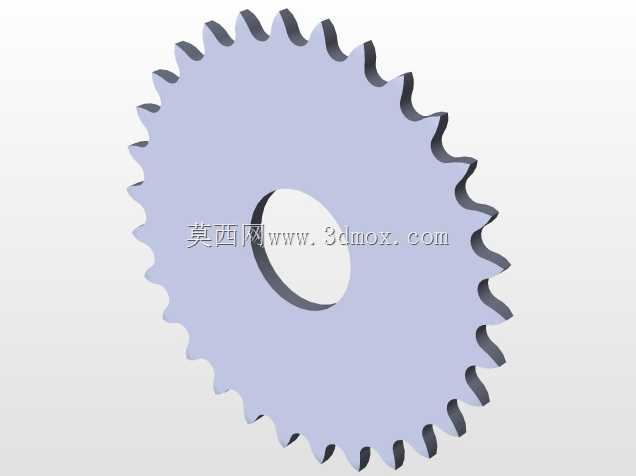

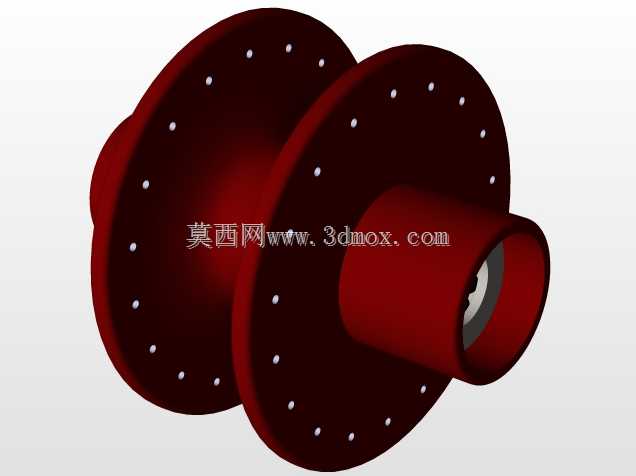

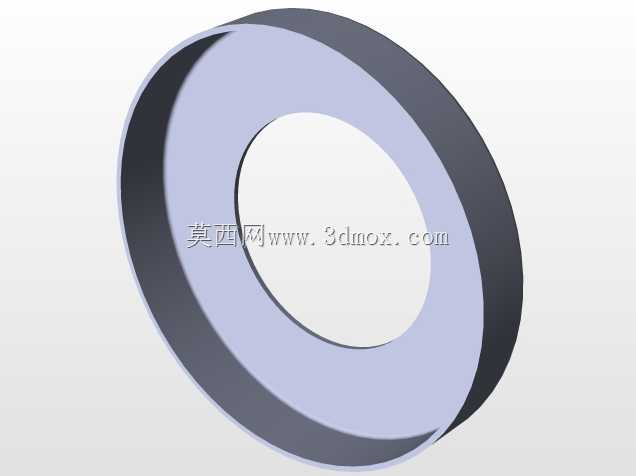

　　轮组的承载核心为花鼓结构，花鼓两端设置标准开档尺寸的安装轴位，可直接匹配对应规格的自行车前叉或后叉安装爪，轴部内置轴承安装位，保证轮组转动时的同轴度，降低滚动阻力。后轮花鼓一侧集成塔基结构，用于安装多片式飞轮，飞轮片的齿形与间距匹配标准变速链条，可将脚踏传递的扭矩通过链条、飞轮传递至花鼓，最终带动轮圈转动实现动力输出。辐条采用交叉编织的排布方式，每根辐条两端分别通过辐条帽与轮圈、花鼓法兰盘连接，建模时完整还原了辐条的交叉角度与张紧方向，在做有限元受力分析时，可直接导入模型模拟不同骑乘者重量、不同冲击载荷下的辐条应力分布，避免单根辐条张力过大出现断裂，或是张力不均导致轮圈偏摆、跳摆的问题。

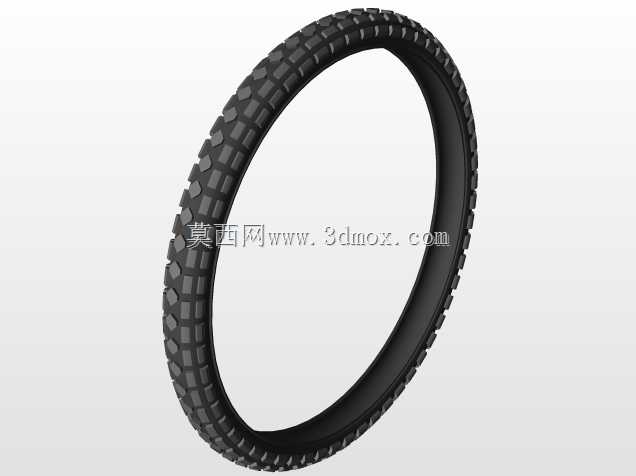

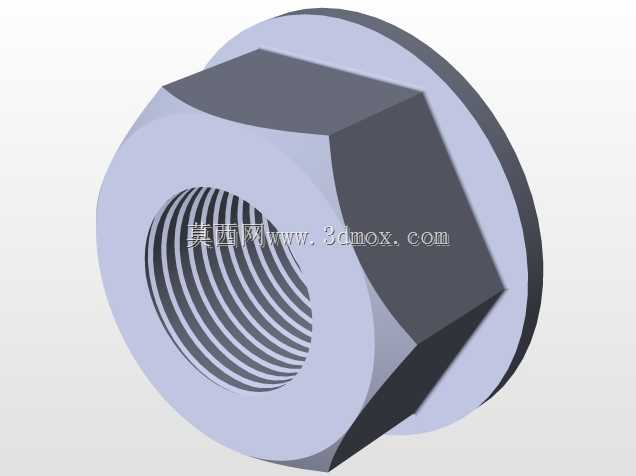

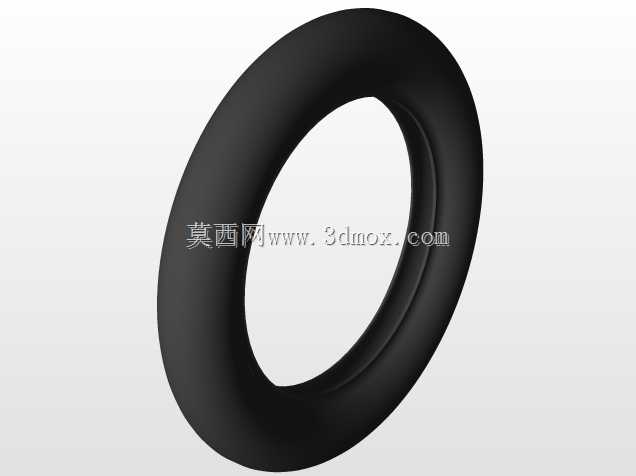

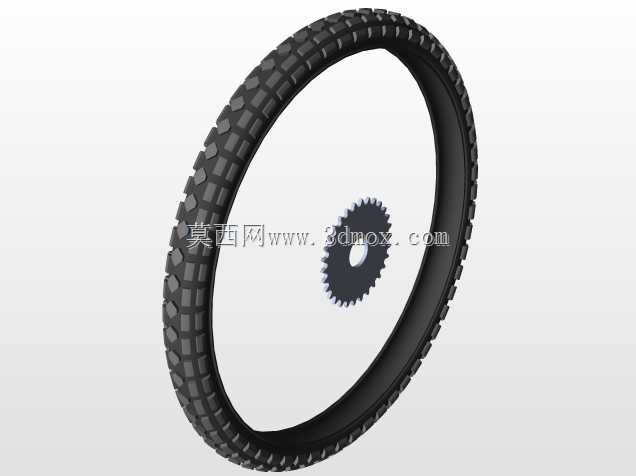

　　外胎部分采用块状胎纹设计，胎面的凸起花纹块可在泥土、砂石路面提供足够的抓地力，胎侧的厚度做了加强处理，降低低气压骑行时胎侧被尖锐物刺破的概率，胎体与轮圈的配合边界做了精准的尺寸匹配，装配时胎唇可顺利卡入轮圈卡槽，充气后不会出现滑动。整个轮组的安装边界完全遵循通用自行车的安装标准，花鼓的锁死螺纹规格、辐条孔的分布间距、轮圈的刹车边宽度（若适配圈刹结构）都与市售通用配件保持一致，在做整车设计时可直接调用该轮组模型完成整车的装配干涉检查，无需重新绘制基础轮组结构，大幅缩短整车开发的建模周期。

　　在做轮组改装优化时，也可基于该模型调整辐条的编法、更换不同宽度的轮圈或是不同齿数的飞轮片，模拟不同配置下的轮组重量、转动惯量变化，为不同用途的轮组配置提供数据参考。比如针对城市通勤场景，可更换为光面外胎模型模拟滚阻降低效果；针对重载通勤场景，可调整辐条数量与直径，模拟更高载重下的结构强度表现。整个模型的装配层级清晰，每个零件都保留了独立的可编辑特征，方便设计人员根据实际需求修改对应参数，无需重新拆解装配体。
