深沟球滚动轴承三维结构设计模型

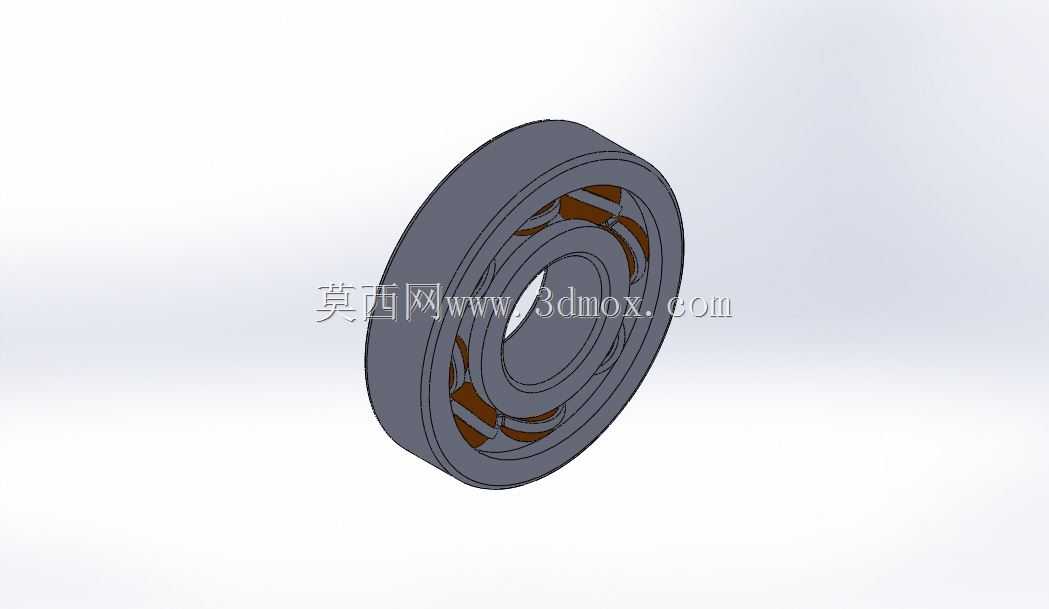

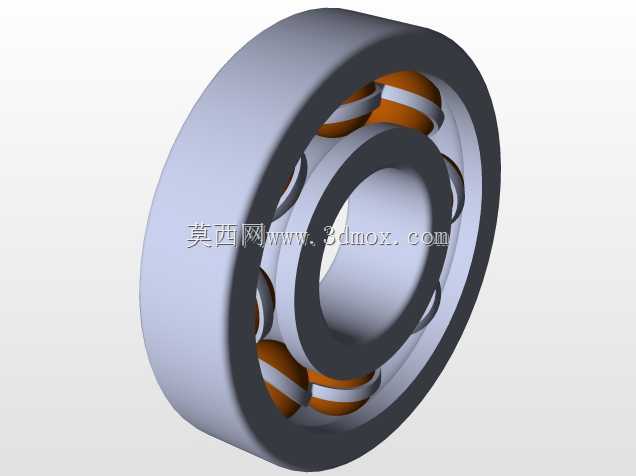

　　在各类旋转传动机构的设计选型中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心基础零件，本次呈现的深沟球轴承结构，覆盖了从外圈、内圈、滚动体到保持架的完整装配细节，可直接用于设备轴系的虚拟装配校核、运动仿真验证环节。从实际应用场景来看，这类轴承广泛适配中小功率电机输出端、输送机辊筒支撑端、小型机床主轴副、家用机电产品旋转部位等多种工况，能在中等转速、稳定径向载荷的使用条件下长期维持运转精度，部分经过密封改型的同结构产品，还可用于粉尘、轻度溅污的工业现场，减少润滑脂泄漏与外界杂质侵入滚道的概率。

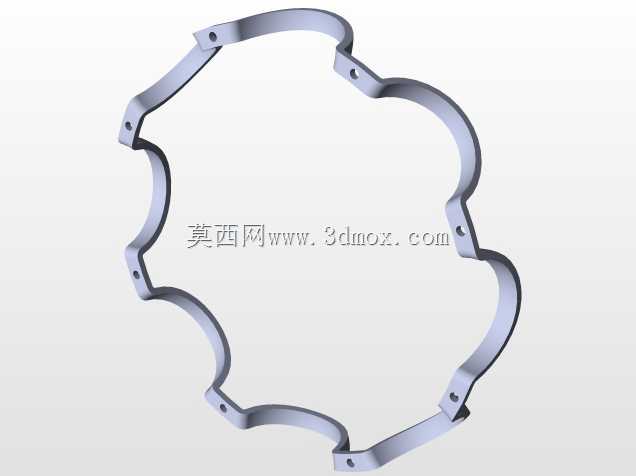

　　从结构设计逻辑来看，该模型的内外圈滚道采用圆弧曲率匹配设计，滚道曲率半径略大于滚动体钢球的半径，保证钢球在滚道内既有足够的接触承载面积，又能保留合理的滚动间隙，避免运转过程中出现卡滞或过度滑动摩擦。保持架采用浪形冲压结构，兜孔的间隙设计兼顾了钢球的活动余量与限位作用，既不会因为间隙过小导致钢球转动受阻，也不会因为间隙过大造成钢球在高速运转时出现窜动、碰撞，引发额外的振动与噪声。模型的装配关系完全还原实际轴承的组装逻辑，内圈与轴的配合面、外圈与轴承座孔的配合面均做了公差参考的结构预留，设计人员在进行整机装配时，可直接根据选用的配合等级调整轴与座孔的尺寸公差，不需要再额外对轴承的安装边界进行二次测绘。

　　从安装边界与尺寸参考来看，模型完整还原了标准深沟球轴承的各部分尺寸比例，内圈内径为与轴配合的基准面，表面粗糙度要求对应实际加工中的磨削精度，外圈外径为与轴承座孔配合的安装基准，宽度尺寸为轴向安装的限位参考，设计时可根据该尺寸预留轴承端盖的压紧空间、轴系的轴向窜动间隙。在进行轴系结构设计时，可直接将该模型导入装配环境，核对轴肩高度是否符合轴承内圈的定位要求、轴承座孔的台肩尺寸是否会影响外圈的拆卸，避免实际加工装配时出现定位台阶过高导致轴承无法拆卸、或是台阶过低导致轴承定位失效的问题。

　　针对三维建模与结构设计从业者来说，该模型的细节还原度可支撑多场景的设计工作：在做设备运动仿真时，可给钢球与内外圈滚道添加接触约束，模拟轴承运转时的滚动摩擦状态，验证轴系的运转平稳性；在做工程图输出时，可直接剖切模型生成轴承的剖面视图，不需要再手动绘制滚道、钢球、保持架的剖面线条，大幅提升出图效率；在做选型校核时，可根据模型的尺寸比例快速换算对应型号轴承的承载能力、极限转速参数，匹配对应工况的使用需求。需要注意的是，在实际应用中如果是承受较大轴向载荷的工况，这类深沟球轴承的适配性会弱于角接触球轴承，但在绝大多数仅需承担径向载荷、辅以少量轴向载荷的通用传动场景中，该结构的轴承凭借成本低、易采购、维护简便的优势，仍是设计选型时的优先选项。模型中保持架的材质对应实际生产中的冲压钢板材质，若有耐腐蚀、低噪声的特殊使用需求，也可参考该结构将保持架替换为铜合金、工程塑料材质，对应的兜孔间隙、装配关系不需要做大幅调整，即可适配改型后的设计需求。
