外啮合齿轮式液压油泵结构设计

　　在小型液压站、工程机械辅助油路、农机液压操控系统里，这类齿轮式油泵是很常见的动力输出元件，核心作用是把原动机输入的机械能转化为液压油的压力能，为后续油缸、液压马达等执行元件提供稳定的压力油源。从结构呈现来看，这个泵采用的是外啮合齿轮的工作原理，主动齿轮通过伸出的轴端与驱动电机或者发动机取力口连接，从动齿轮与主动齿轮在泵腔内部啮合，依靠齿轮啮合过程中齿槽容积的变化完成吸油和压油动作：当齿轮脱开啮合的一侧齿槽容积变大，形成局部真空，油箱里的液压油在大气压作用下进入吸油腔；随着齿轮转动，齿槽间的油液被带到啮合侧，轮齿进入啮合时齿槽容积减小，就把油液挤压出去进入压油管路，整个过程没有复杂的配流结构，零件数量少，抗污染能力比柱塞泵、叶片泵更强，对使用场景的油液清洁度要求更低，很适合在工地、田间这类运维条件有限的场景下使用。

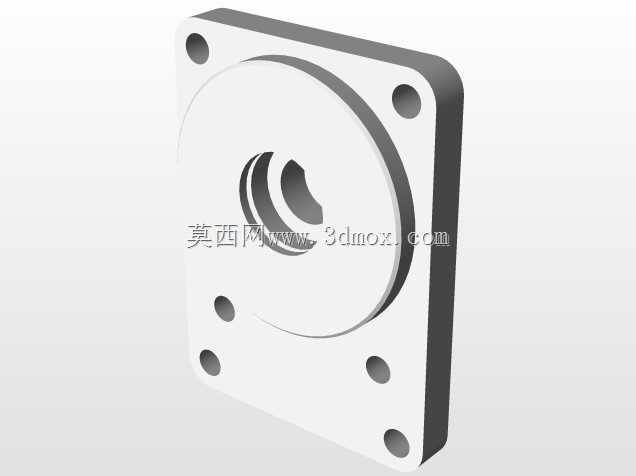

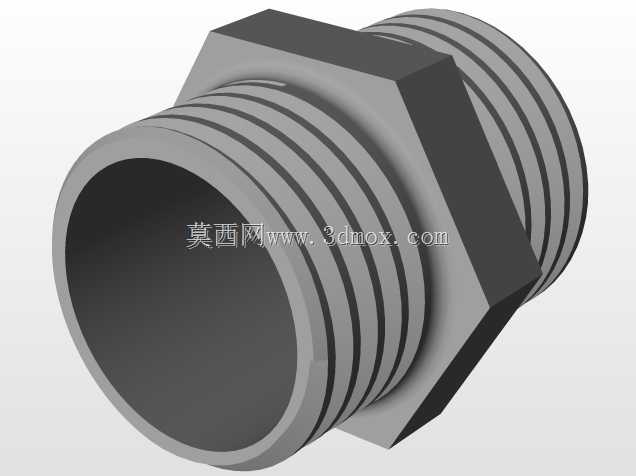

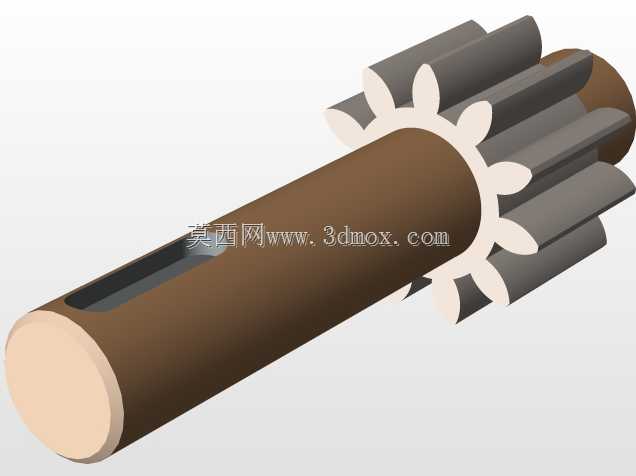

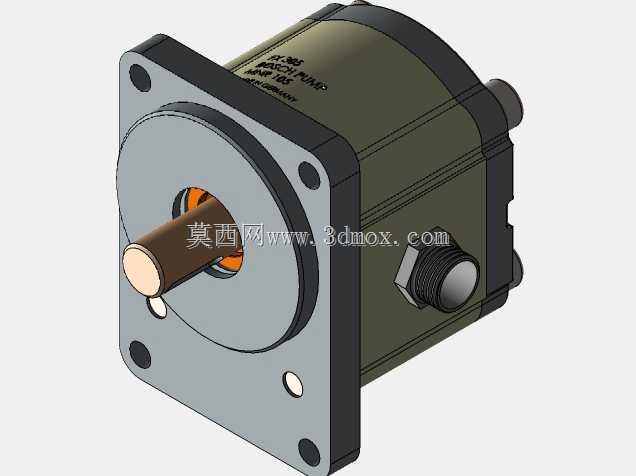

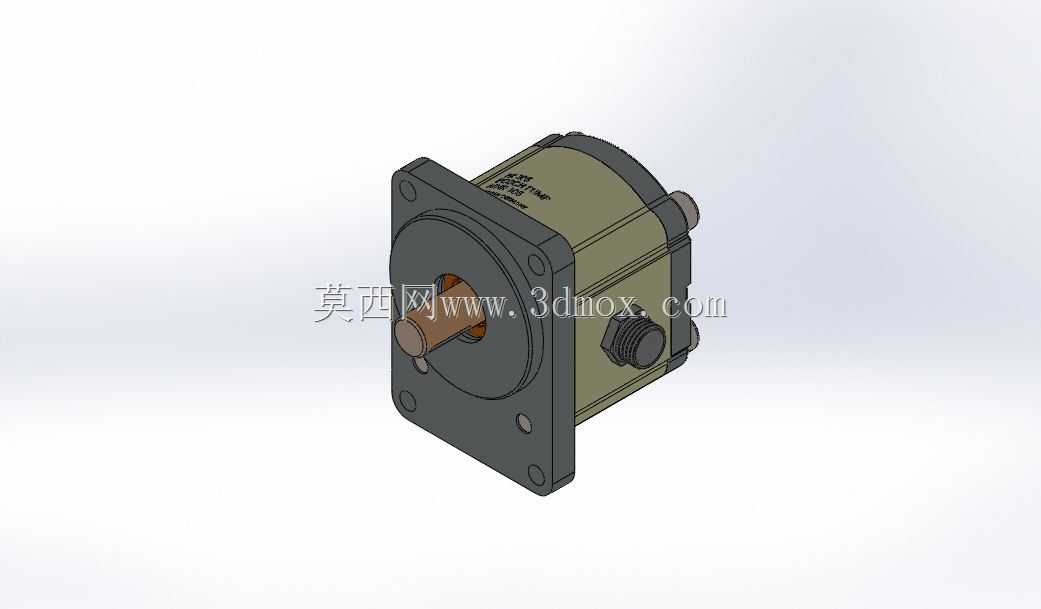

　　安装端采用的是方形法兰安装结构，四个安装孔分布在法兰盘的四个角，安装时可以直接贴合在设备的安装支座面上，通过螺栓穿入孔位完成固定，这种安装方式的同轴度容错率比螺纹直连安装更高，能抵消一部分驱动轴与泵轴之间的微小同轴度误差，减少轴封和轴承的偏磨。伸出的驱动轴采用平键连接结构，轴端的直径尺寸匹配常规的微型联轴器或者皮带轮内孔规格，不需要额外定制转接件就能完成动力对接。泵体侧面布置了两个油口，分别对应吸油和压油接口，接口采用内螺纹连接形式，和常规的液压油管接头尺寸通用，现场布管时不需要额外加工转接接头。

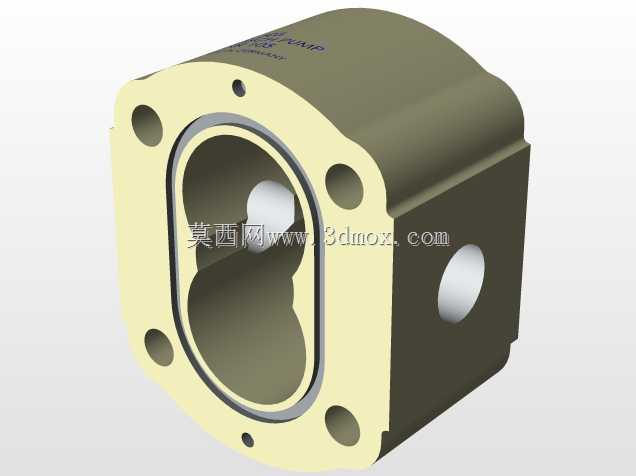

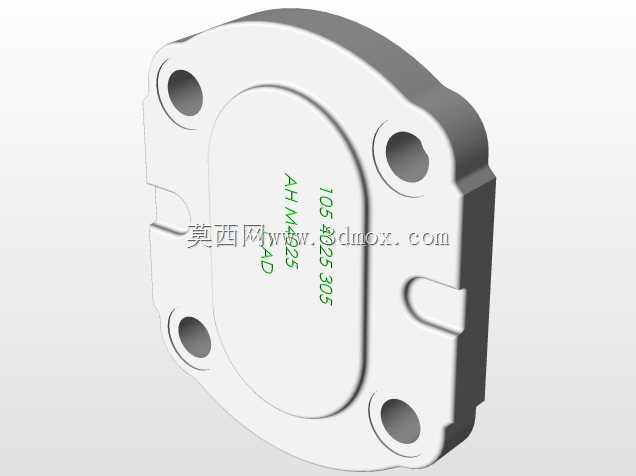

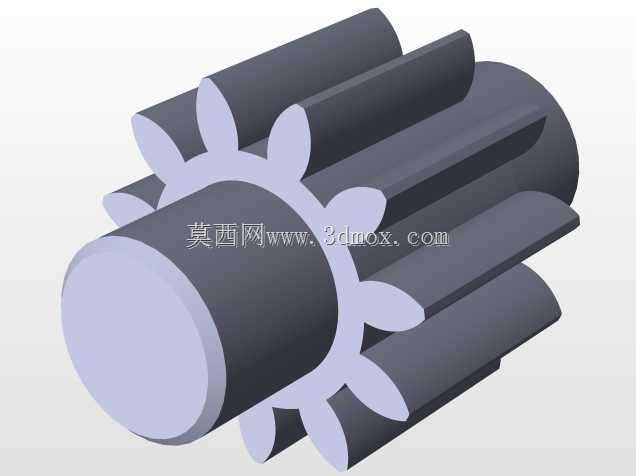

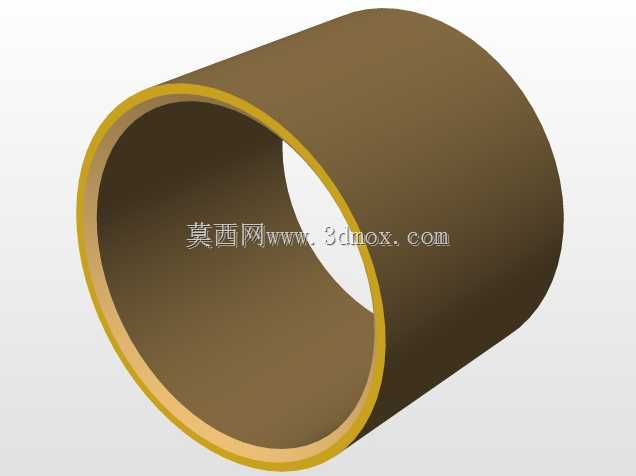

　　从结构设计的细节来看，泵体采用三段式拼接结构，前端法兰盖、中间泵壳体、后端盖通过螺栓紧固在一起，结合面之间采用密封胶或者O型圈完成静密封，避免高压油从结合面渗漏。齿轮部分采用的是圆柱直齿结构，加工难度低，齿形精度容易保证，运转时的轴向力更小，不需要额外设置复杂的轴向力平衡结构，两端的滑动轴承直接支撑齿轮轴的轴颈，轴承的润滑油通过泵体内部的引油槽从压油腔引入高压油，在运转过程中自动形成压力润滑油膜，不需要额外设置润滑管路，日常运维只需要定期更换液压油和进油口滤芯即可。

　　在实际选型适配的时候，需要注意这个泵的安装边界：法兰盘的外轮廓尺寸决定了安装支座的最小开孔尺寸，驱动轴的伸出长度决定了联轴器的轴向安装空间，两个油口的中心距决定了现场布管的最小弯曲半径，避免油管安装时出现过度弯折导致通流面积减小、吸油阻力变大的问题。另外这类齿轮泵的转向是固定的，安装时要核对驱动轴的旋转方向和泵体上标注的转向标识一致，反转会导致吸压油口互换，无法正常建立压力，甚至会把轴封冲坏造成漏油。在小型液压系统里，这类泵通常搭配溢流阀使用，设定系统的最高工作压力，避免系统过载时泵体内部压力过高损坏齿轮或者壳体。和其他类型的液压泵相比，这种齿轮泵的流量脉动虽然比螺杆泵稍大，但结构可靠性高，成本更低，维修的时候只需要拆开端盖更换磨损的齿轮或者密封件就能恢复性能，备件通用性强，在低压小流量的液压回路里应用非常广泛，比如小型叉车的转向助力油路、机床的夹具夹紧油路、环卫设备的举升油路里都能看到同结构的产品。建模的时候要注意齿轮啮合的侧隙控制，侧隙太小会导致齿轮运转时卡滞、发热严重，侧隙太大会导致内泄漏变大，容积效率降低，同时要注意端盖和齿轮端面的间隙控制，这个间隙是齿轮泵内泄漏的主要路径之一，间隙过大会导致高压油从端面泄漏回吸油腔，输出压力达不到设计要求，间隙过小会导致齿轮端面和端盖摩擦，运转时磨损加剧，缩短使用寿命。
