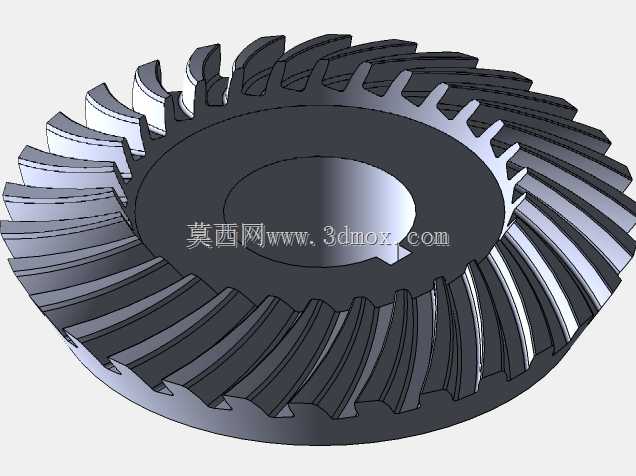

高精度螺旋锥齿轮传动结构三维数模

　　在各类需要相交轴动力传递的机械传动场景中，螺旋锥齿轮始终是核心承载部件，从差速器的动力换向结构，到机床主轴的进给传动单元，再到重型矿山设备的减速输出端，这类带螺旋齿向的锥齿轮凭借重叠啮合系数高、传动冲击小、承载能力强的特性，被广泛应用在轴线呈90度交错的动力传递路径上。不同于直齿锥齿轮的瞬时单齿啮合特性，螺旋锥齿轮的齿向呈连续螺旋曲面，啮合过程中齿面是逐步接触再逐步脱离，能有效降低传动过程中的振动与噪音，尤其适合中高速、大扭矩的持续传动工况。

　　从实际设计逻辑来看，这款螺旋锥齿轮的建模过程完全遵循格里森齿制的参数推导逻辑，齿面的螺旋角、压力角、节锥角、根锥角、面锥角均按照正交传动的匹配关系做了参数化约束，建模时先通过节锥的基准面建立齿坯的回转基体，再通过齿廓的渐开线方程结合螺旋线的导程参数生成单齿的曲面特征，最后通过圆周阵列完成全部轮齿的构建，过程中特意预留了齿侧间隙的调整余量，避免实际装配啮合时出现齿面卡滞、润滑油脂无法留存的问题。齿坯中心的通孔为安装定位孔，孔壁的公差按照基孔制的过渡配合要求做了尺寸约束，可直接匹配对应规格的传动轴，齿轮背面的定位端面做了平面度的基准约束，能保证安装时齿轮的节锥顶点与配对齿轮的节锥顶点完全重合，避免出现偏载导致的齿面异常磨损。

　　从安装边界来看，这款齿轮的轴向定位尺寸完全适配常规闭式齿轮箱的腔体空间，轮齿的大端齿顶圆、小端齿根圆尺寸均做了干涉校验，装配时不会和箱体内壁、轴承端盖、密封件产生空间冲突。齿面的建模精度达到了加工级要求，可直接导入CAM模块生成五轴铣削的加工刀路，也可用于有限元分析的网格划分，模拟不同扭矩载荷下的齿面接触应力、齿根弯曲应力分布，为后续的热处理工艺、齿面喷丸强化参数提供数据支撑。

　　在实际设备运行过程中，这类螺旋锥齿轮的传动效率能稳定保持在95%以上，相比直齿锥齿轮，同等模数、齿数下的承载能力可提升30%左右，同时因为啮合重叠系数大，传动过程中的动载荷系数更低，能有效延长配套轴承、传动轴的使用寿命。建模过程中特意对齿根的过渡圆角做了优化，避免应力集中导致的轮齿断裂风险，齿顶的修缘参数也按照实际传动的线速度做了匹配，能降低高速运转时的齿顶啮合冲击。对于结构设计从业者来说，这个数模可直接用于传动系统的装配干涉校验、运动仿真验证，也可作为同规格齿轮设计的参数化模板，调整模数、齿数、螺旋角等参数即可快速衍生出不同传动比的配对齿轮模型，大幅缩短传动方案的设计周期。在选型匹配环节，可直接通过数模的装配约束关系模拟齿轮副的啮合侧隙、接触斑点位置，提前预判装配时可能出现的调整问题，减少后续样机试制阶段的反复修改成本。
