鼓形克莱纳选矿分选设备结构设计

　　在黑色金属矿选厂、非金属矿除杂、冶金渣金属回收的生产工段中，鼓形克莱纳是弱磁性矿物分选、强磁性矿物提纯环节的核心作业设备，常布置在磨矿分级工序之后，承担入料矿浆中磁性物与非磁性物的分离任务，也可适配建筑垃圾分选、工业固废金属回收等场景的干法分选作业，相比传统筒式磁选设备，其鼓形结构的分选带更长，矿物在分选区域的翻滚次数更多，能有效减少磁性物夹杂的脉石含量，提升精矿品位。

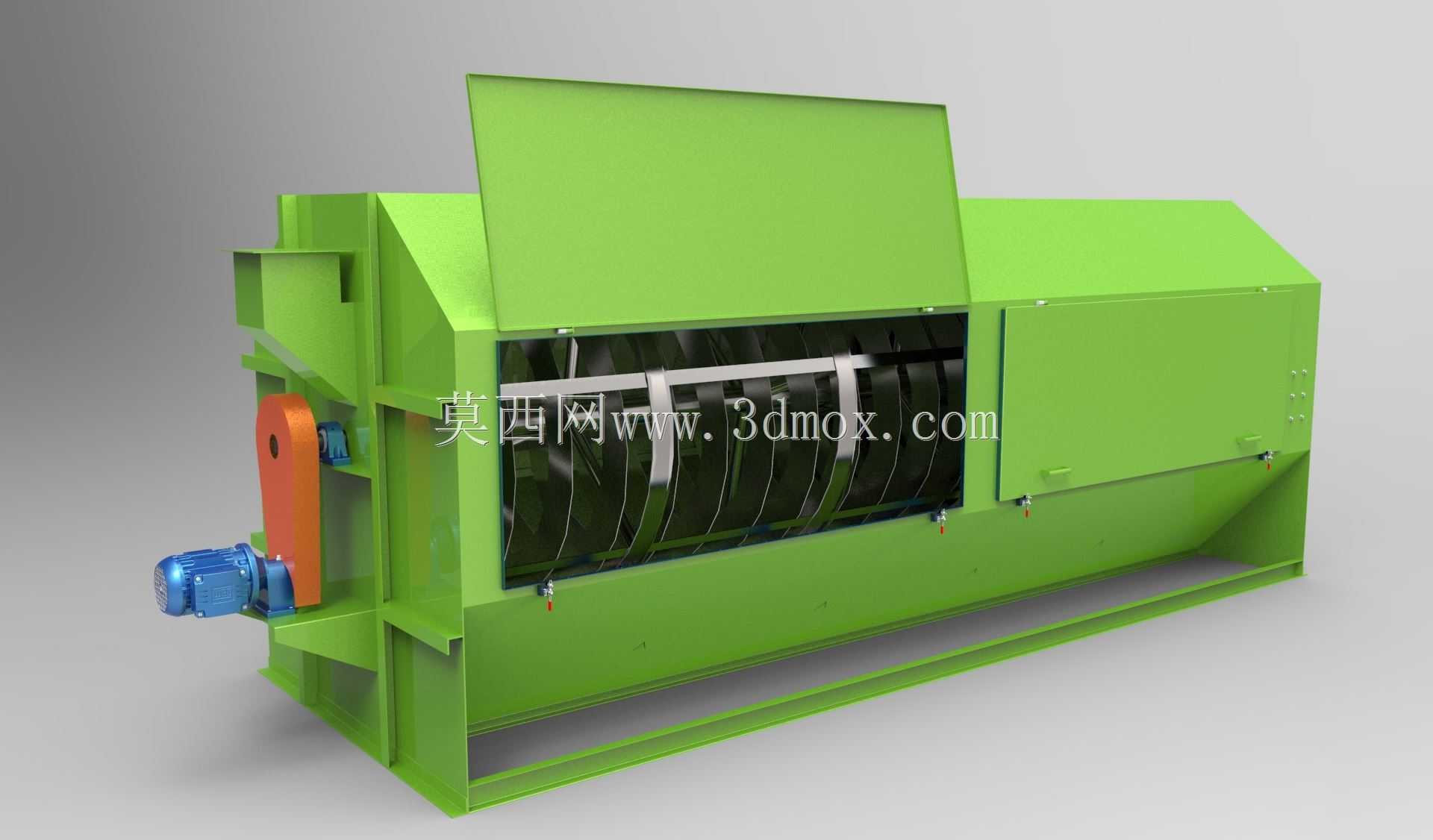

　　从结构设计逻辑来看，该设备采用卧式长筒体布局，整体机架采用型钢焊接成型，底部设置通长的安装底座，安装时需保证底座平面度偏差不超过1mm/m，避免筒体运转时出现偏摆、轴承偏载的问题。筒体上部设置可翻转的检修盖板，盖板与筒体框架之间采用快拆式铰链连接，日常检修时无需完全拆除盖板即可观察内部分选介质的磨损情况，也可快速打开完成介质更换、槽体清理作业。筒体驱动端布置在设备一侧，采用减速电机直联驱动的传动结构，传动部位设置橙色的安全防护罩，完全覆盖传动联轴器与外露旋转部件，避免生产过程中异物卷入、人员误触的安全风险，驱动电机的安装座设置腰型孔，可通过调整螺栓张紧传动连接，抵消长期运转带来的传动间隙。

　　设备的核心分选区域布置在筒体中部，内部设置多组沿圆周排布的分选磁系或筛分隔仓，矿物从设备一端的给料口进入后，随筒体的低速转动沿筒壁向出料端移动，过程中磁性物被吸附在筒壁随筒体转动至卸矿区域，在卸矿水或刮板的作用下进入精矿收集槽，非磁性物则在重力与水流的作用下沿筒体下部的尾矿槽排出，完成分选过程。筒体侧面设置可开合的观察检修门，门体采用密封胶条压紧结构，湿法作业时可避免矿浆渗漏，干法作业时可防止粉尘外溢，检修门的锁紧采用旋转式压把，无需额外工具即可快速开启。

　　从安装边界尺寸来看，该设备整体长度适配100-300t/d处理量的选厂工段需求，设备宽度方向需预留至少800mm的检修通道，驱动端一侧需预留电机拆装、检修的操作空间，上部盖板开启方向需避开厂房立柱、 overhead管线等障碍物，设备进料口与上游给料装置的连接采用柔性软连接，避免给料时的振动传递到筒体结构，出料端分别设置精矿、尾矿两个出料口，可直接对接下游的输送设备或矿浆管路。

　　设计过程中重点考虑了设备长期运转的可靠性，筒体内部与矿物接触的部位采用耐磨衬板防护，衬板通过沉头螺栓固定在筒体内壁，磨损后可单独更换，无需整体更换筒体，降低后期维护成本。机架的焊接结构在焊接完成后进行去应力退火处理，避免长期受载出现焊接变形，轴承座采用剖分式结构，方便后期轴承更换、筒体拆装作业。设备的转速可根据入料矿物的粒度、磁性物含量进行调整，通过调整驱动电机的运行频率改变筒体转速，适配不同工况下的分选需求，入料粒度范围可覆盖0-15mm的矿浆或干料，给料浓度在湿法作业时可适配10%-30%的矿浆浓度，干法作业时需控制入料水分不超过5%，避免物料粘结在筒壁影响分选效果。

　　在实际选型应用中，该设备可根据处理量需求调整筒体长度与直径，小规格型号可适配实验室选矿试验、小型选厂的分选作业，大规格型号可配套大型选厂的主选工段使用，相比同处理量的其他分选设备，其占地面积更小，单位处理量的能耗更低，设备运转时的噪音控制在75dB以内，符合工业厂区的噪音排放标准。设备的润滑点采用集中润滑设计，日常维护时只需定期向各轴承部位加注润滑脂即可，无需复杂的维护操作，适合选矿厂等工况相对恶劣的生产场景长期连续运转。
