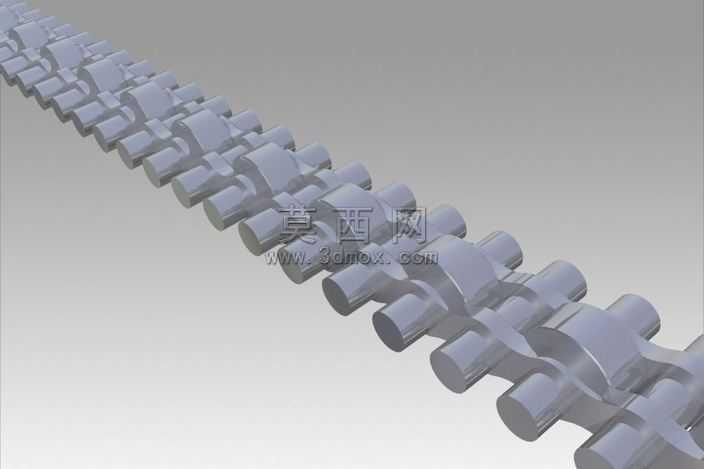

TS2plus博世力士乐滚子链传动结构模型

本模型为TS2plus博世力士乐滚子链的三维数字化建模成果，建模过程严格遵循工业滚子链的实际尺寸规范与装配逻辑，完整还原了该型号输送滚子链的结构特征。建模阶段首先梳理滚子链的组成单元：外链板、内链板、销轴、套筒、滚子五个核心零件，先通过草图绘制各零件的截面轮廓，利用拉伸、旋转等基础特征完成单个链节零件的实体构建，对链板的倒角、销轴的配合公差段、套筒的壁厚等细节特征做了精准还原，保证各零件间的装配间隙符合实际工业产品的配合要求。完成单个链节的零件建模后，按照滚子链的铰接装配逻辑，通过同轴心、重合等装配约束完成内链节与外链节的交替装配，再通过阵列、路径配合等装配方式完成整段链条的排布，还原了链条沿长度方向的连续铰接结构，确保每一处铰接位置都具备真实的转动自由度，可模拟链条的弯折传动状态。材质与渲染阶段，针对金属链条的材质特性，为所有链板、销轴、套筒、滚子零件赋予了抛光合金钢材质，调整材质的金属度、粗糙度参数，还原工业金属零件的哑光金属质感，同时对零件边缘做了细微的倒角高光处理，让模型渲染效果更贴近真实工业链条的视觉表现。模型结构上完整呈现了该型号滚子链的节距特征、滚子外径、链板高度等关键参数，相邻链节间的铰接结构清晰可见，既可以用于传动系统的结构展示，也可作为输送线设计、传动机构仿真的参考模型。设计思路上以还原真实工业零件的工程属性为核心，没有做多余的艺术化修改，所有结构特征都服务于滚子链的实际传动功能，确保模型具备工程参考价值，可用于机械设计教学、传动方案演示、输送设备选型参考等场景，帮助使用者直观理解博世力士乐该型号滚子链的结构特点与装配逻辑。
