轮式车辆悬架用叠层式板簧结构设计

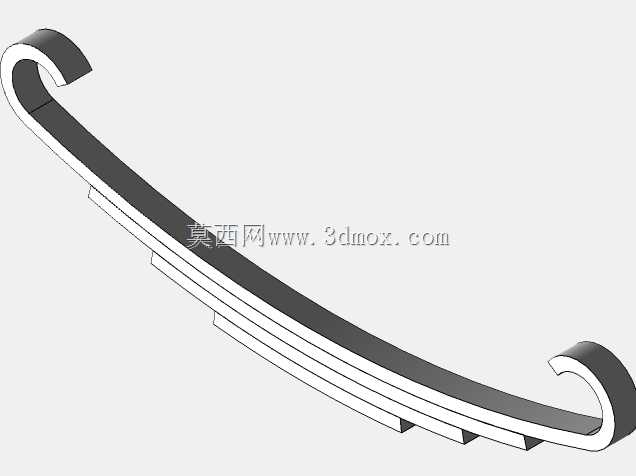

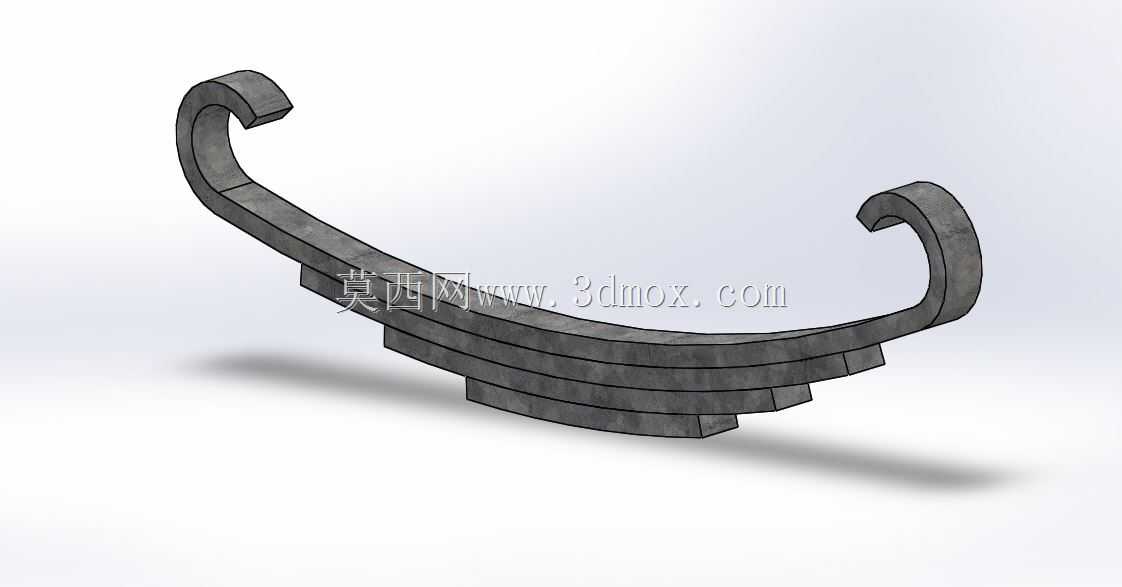

　　在轮式非承载式车身的行走系统设计中，板簧是兼顾承载与缓冲功能的核心弹性构件，这套叠层挤压成型的板簧结构，没有采用传统多片板簧的中心螺栓、簧夹组装结构，而是通过一体挤压的叠层形态实现弹性特性，省去了组装工序带来的装配间隙与摩擦异响问题，适配低速重载的简易行走设备悬架场景。从实际使用场景来看，这类板簧多用于低速农用车辆、厂区短途转运拖车、老式畜力车辆的悬架部位，两端的弯钩式卷耳结构直接卡接在车架的固定吊耳销轴上，无需额外设计复杂的连接支座，中部平直段贴合在车桥的安装座面上，通过U型螺栓完成紧固，安装边界清晰，不需要在车架侧预留过多的安装空间，适配结构简单、成本控制严格的行走设备。设计思路上，摒弃了传统多片板簧逐片裁切、淬火、组装的流程，

　　采用等厚叠层的挤压成型结构，各层簧片之间没有相对滑移的间隙，避免了传统板簧使用过程中簧片间摩擦产生的磨损与噪音，叠层的弧度从最上层到最下层逐次减小，承载时各层同步发生弯曲形变，整体刚度呈现渐进式特性，轻载时仅上层簧片参与形变保证缓冲舒适性，重载时全部叠层共同承载提供足够的支撑刚度，不会出现传统板簧重载下片间错位导致的刚度突变问题。外形尺寸方面，整体弧高适配常规1-3吨级承载的车桥与车架间隙，两端卷耳的内径匹配通用直径的悬架销轴，中部平直段的宽度适配常规车桥安装座的尺寸，安装时不需要对现有车架、车桥结构做额外改造，可直接替换同规格的传统组装式板簧。功能特性上，这类一体挤压的板簧结构没有零散的组装零件，长期使用不会出现簧夹脱落、

　　中心螺栓断裂的故障，维护成本极低，叠层结构的形变行程足够过滤非铺装路面的颠簸冲击，同时能传递车桥与车架之间的各向力与力矩，不需要额外设置导向机构，进一步简化了悬架的整体结构。在建模过程中，需要重点控制各叠层之间的弧度匹配关系，保证自由状态下各层之间完全贴合无间隙，两端卷耳的同轴度需要控制在合理公差范围内，避免安装时出现销轴卡滞的问题，簧片的厚度根据目标承载的刚度要求做对应调整，叠层数量可根据承载等级灵活增减，适配不同吨位的行走设备使用需求。
