皮带传动用可调式马达安装支架

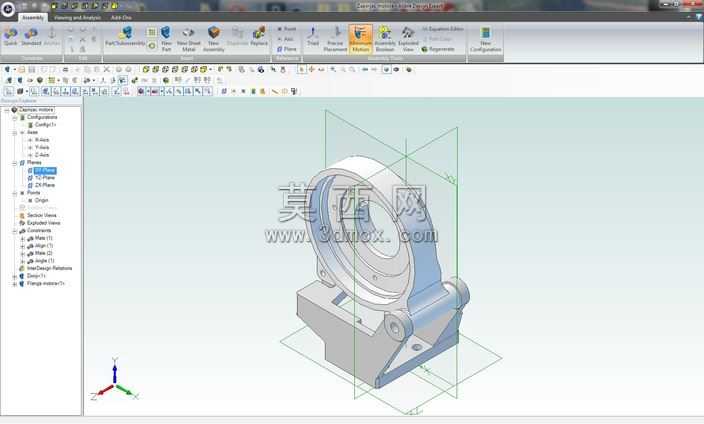

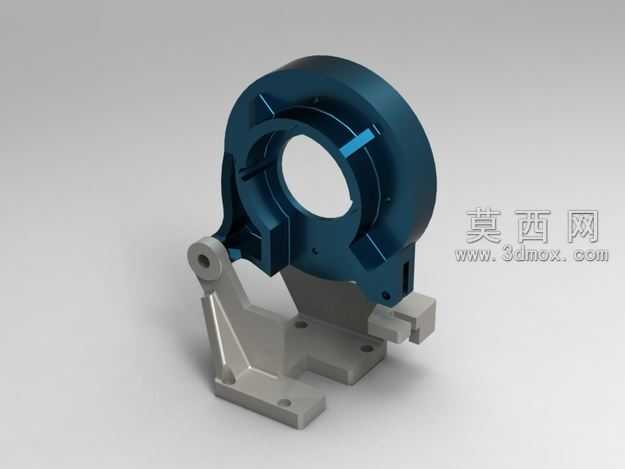

本模型为皮带传动场景设计的可调式马达安装支架，整体采用三维参数化建模方式完成，建模过程中优先保证各功能结构的装配合理性与调节逻辑的可实现性，所有配合面均预留了实际生产所需的公差余量，避免出现装配干涉问题。模型主体分为下部固定基座与上部马达承载座两个核心部分，二者通过铰接结构连接，可实现一定角度范围内的俯仰调节，适配皮带传动过程中不同中心距、不同张紧度的安装需求，无需额外加工调整垫片即可完成皮带张紧度的校准，大幅降低现场安装调试的工作量。下部基座设计有带沉孔的安装平面，可通过螺栓直接固定在设备机架的安装面上，基座底部做了加厚处理，提升整体结构的抗振性能，避免马达高速运转时出现支架共振问题；上部承载座为适配马达安装的环形定位结构，内侧设置有与马达外壳定位止口匹配的限位台阶，周向均匀分布马达固定螺栓孔，保证马达安装后的同轴度精度，减少运转过程中的径向跳动。建模过程中对铰接转轴部位做了细化处理，设计有锁紧定位结构，当支架角度调整到位后，可通过两侧的锁紧螺栓完成角度固定，保证传动过程中支架位置不会发生偏移，维持皮带张紧力的稳定。材质设定上，支架主体采用铸铁材质，表面做喷漆防锈处理，铰接转轴采用调质处理的45号钢，兼顾结构强度与耐磨性能，锁紧螺栓采用标准8.8级紧固件，所有标准件均按国标参数建模，可直接导出工程图用于生产加工。整体结构设计紧凑，在保证支撑强度与调节功能的前提下尽可能压缩支架的整体体积，减少安装空间占用，同时兼顾了铸造工艺的脱模需求，所有转角位置均设置有铸造圆角，避免出现应力集中问题，提升支架的整体使用寿命，可广泛应用于各类需要皮带传动的工业设备中，作为马达的安装承载部件使用。
