参数化规范直齿圆柱齿轮三维设计作品

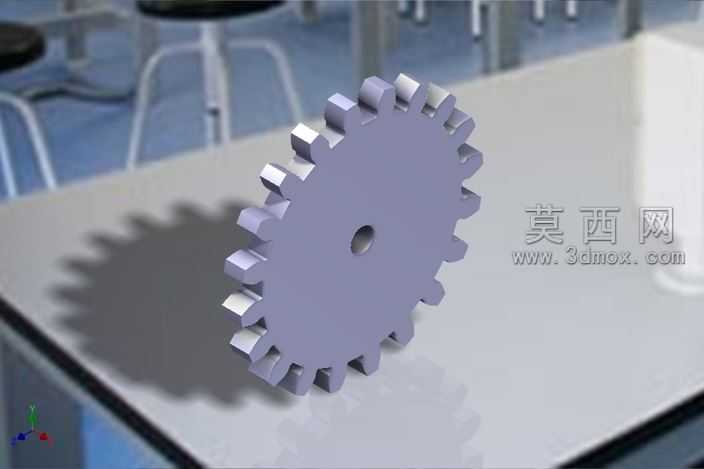

本直齿圆柱齿轮作品采用三维参数化建模思路完成设计，建模过程严格遵循机械设计中齿轮传动的相关规范，通过参数化知识框架搭建模型逻辑，使用者只需在参数输入框中调整对应规范参数，即可快速生成符合需求的不同规格直齿圆柱齿轮，大幅提升通用传动零件的设计效率。建模阶段首先确定齿轮的基准坐标系，以中心孔轴线为旋转主轴建立基准面，通过渐开线齿廓的数学方程绘制齿形轮廓，保证齿形的传动精度符合机械传动要求；随后通过圆周阵列命令完成全部轮齿的排布，阵列过程严格控制齿距误差，确保相邻轮齿的间距均匀一致，避免传动过程中出现卡滞、传动比不稳定的问题。中心孔的尺寸按照标准安装轴径设计，孔壁与端面添加了同轴度、垂直度的几何公差约束，保证齿轮安装后的运转同轴度。材质设计上选用常用的合金结构钢材质属性，渲染阶段赋予模型哑光金属质感，调整环境光与反射参数，清晰呈现轮齿的倒角细节、端面的平整质感以及中心孔的加工面效果，通过光影投射突出轮齿的立体轮廓，让模型的结构细节直观可辨。结构设计上，轮齿部分添加了标准齿顶倒角与齿根过渡圆角，既避免齿顶尖锐边缘在装配过程中产生磕碰损伤，也能有效降低齿根位置的应力集中，提升齿轮运转过程中的结构强度与使用寿命；齿轮端面保持平整，可适配标准的轴套、键槽安装结构，满足通用机械传动场景的装配需求。整个建模逻辑将齿轮设计的规范要求内嵌到参数体系中，无需重复绘制齿形轮廓，仅通过参数调整即可快速衍生不同模数、齿数、厚度的直齿圆柱齿轮模型，适配减速设备、传动机构、自动化生产线等多种场景的传动需求，模型结构完整，细节处理符合机械加工的工艺要求，可直接用于装配验证、运动仿真以及后续的工程图导出工作。
