杜卡迪摩托低位方向柱下联板锁具结构

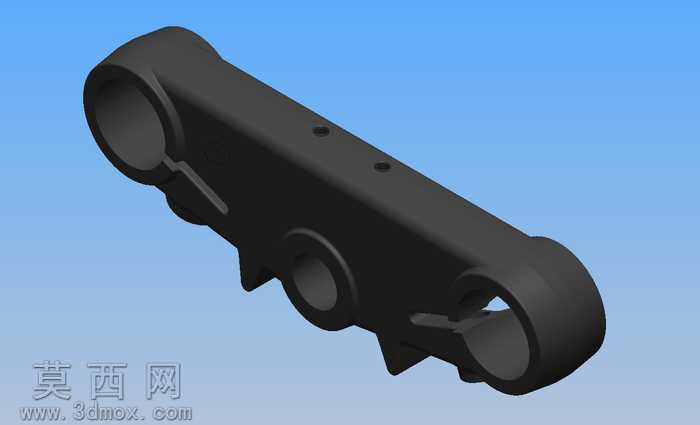

本模型为适配1977款杜卡迪900SS车型的低位转向柱锁配套下联板结构，采用三维参数化建模方式完成全细节构建，建模过程中严格遵循原车配件的测绘尺寸，对部件的每一处结构特征都做了精准还原。模型主体为一体化铸造成型的下联板基体，建模时先通过草绘绘制主体的纵向轮廓曲线，采用拉伸命令生成基础实体，再通过切除拉伸完成两端方向柱安装套筒的内孔结构，两个套筒的内孔同轴度、孔径尺寸都严格匹配原车方向柱的安装公差要求，保证装配时的配合精度。基体中部的减震安装座采用凸台拉伸配合圆角过渡处理，还原了铸造零件的工艺圆角特征，避免应力集中的结构设计也在模型中完整体现。表面的两个安装定位孔采用异型孔向导命令生成，孔位的坐标、孔深、沉头结构都与原车锁具的安装点位完全对应，保证锁体安装时的定位精度。模型侧面的锁舌卡位结构采用扫描切除命令生成，卡位的槽宽、深度、倾斜角度都经过反复校验，能够匹配锁舌的伸缩行程，实现转向锁止的功能需求。材质渲染方面，为模型赋予了哑光黑色磨砂金属材质，模拟原厂铸铝件经喷塑处理后的表面质感，调整材质的粗糙度、金属度参数，还原真实零件的哑光漫反射效果，边缘处做了轻微的磨损质感处理，让渲染效果更贴近实际使用的零件状态。结构设计上，该部件同时承担方向柱连接、前减震固定、转向锁止三大功能，建模时对各功能区域的壁厚做了等比例还原，加强筋的位置、厚度、过渡弧度都完全参照实物，保证模型的结构合理性，既还原了零件的外观形态，也准确体现了各结构的功能逻辑。模型的所有倒角、拔模斜度都符合铸造零件的工艺要求，没有出现建模失真的锐角、倒扣结构，可直接用于装配验证、结构展示、改装设计参考等场景，能够帮助使用者清晰理解老式杜卡迪车型转向锁与下联板的配合逻辑，也可作为复古摩托改装的配件设计参考依据。
