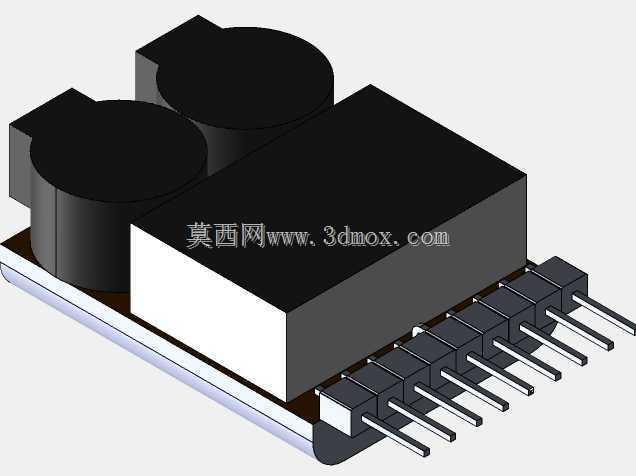

多串锂电池铁电池双功能电压检测装置

　　在航模动力测试、小型储能电池组运维、电动工具电池出厂抽检这类场景里，单节或多串化学电源的电压一致性、欠压阈值判断一直是现场排查的核心环节，这款适配1-8串锂聚合物、锂离子、磷酸铁锂电池的双模式电压检测装置，就是针对这类零散快速检测需求做的结构设计。从实际使用逻辑出发，设备没有集成复杂的充放电回路，核心功能聚焦在单串电压采集、整组总压读取、欠压阈值触发蜂鸣报警三个模块，完全区别于大型化成柜的批量检测定位，主打单人手持操作、单组电池快速排查的使用场景，不管是外场飞前的航模电池电压核验，还是维修工位上拆回的电动工具电池组故障排查，都不需要复杂接线，配合通用的平衡充插针就能直接对接电池组的平衡口，省去了逐节用万用表搭针的繁琐步骤。

　　做结构设计的时候，首先考虑的是手持操作的握持边界，整机外壳做了圆弧收边处理，宽度控制在成年人单手握持的舒适区间，厚度方向避开了内部电路板的突出元件，所有接线端口都布置在壳体的同一侧，避免现场操作时接线缠绕干扰视线，显示区域做了略微下沉的边框设计，既可以保护显示面板不被桌面硬物刮花，也能在光线斜射的时候减少屏幕反光，方便户外强光下读取数值。内部电路板的固定采用了四周螺柱定位的方式，没有采用卡扣式固定，主要是考虑到现场使用可能存在的跌落情况，螺柱锁紧的结构抗冲击性更强，蜂鸣器的出声孔开在壳体侧面而非正面，避免手持的时候手掌完全捂住出声孔导致报警声被遮挡，出声孔内侧还做了防尘挡筋，减少车间环境里的金属粉尘、

　　焊锡碎屑进入壳体内部造成电路短路的风险。从功能逻辑上看，设备针对不同化学体系的电池预设了对应的欠压报警阈值，不需要用户手动切换电池类型，接入电池后自动识别串数并匹配对应的电压判断标准，当检测到任意单串电压低于预设阈值时，蜂鸣器会发出间歇式报警提示，同时对应串路的电压数值会在屏幕上做高亮提示，不需要操作人员逐行比对电压数值，能快速定位到故障单串。安装边界上，设备背面预留了可选的挂绳孔位，既可以搭配腕带在高空作业时套在手腕上防止跌落，也可以搭配壁挂支架固定在维修工位的墙面，作为固定检测工位的常驻设备，壳体底部做了防滑胶垫的安装槽，平放桌面的时候不会因为接线拉扯导致设备滑落。在电路布局的结构适配方面，电压采集端口的焊盘位置做了加强筋支撑，

　　避免多次插拔平衡头导致焊盘脱落，电源开关做了内凹设计，防止放在工具包里的时候被其他硬物误触开机消耗电量，电池仓（如果是内置供电版本）的仓盖做了防丢卡扣设计，更换供电电池的时候不需要完全拆下仓盖，避免小零件在现场丢失。不同于实验室里的高精度电压测试设备，这款装置的设计优先级是操作效率和环境适应性，所有的操作按键都做了大尺寸凸起处理，戴劳保手套的时候也能准确按压，屏幕的可视角度做了优化，多人同时查看检测结果的时候不需要刻意调整设备角度，整体结构没有多余的装饰性特征，所有的外形设计都围绕实际使用中的操作痛点做优化，比如接线端口旁边做了小型的标识凸印，不用看说明书就能快速对应不同串数的接线位置，减少接反线导致设备损坏的概率。在实际的工况适配里，设备的工作温度范围覆盖了常规的车间和户外作业场景，壳体材料选用了耐常见有机溶剂的ABS材质，日常接触到焊锡助焊剂、电池电解液残留的时候不会轻易开裂腐蚀，内部电路板做了三防涂覆的预留空间，如果是在高湿度的仓储环境使用，可以直接追加三防工艺不需要改动外壳结构。从建模的角度来说，整个结构的分型面都做了脱模斜度处理，所有的加强筋厚度都控制在壳体壁厚的0.6倍，避免注塑生产的时候出现缩痕，螺柱的位置都做了根部圆角处理，减少注塑应力集中导致的螺柱断裂问题，各个零部件之间的装配间隙控制在合理公差范围内，既不会因为间隙过大导致壳体晃动感，也不会因为公差过小导致装配困难。
