加长型Z轴传动联轴器结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:609487
  • 加长型Z轴传动联轴器结构设计
  • 加长型Z轴传动联轴器结构设计
  • 加长型Z轴传动联轴器结构设计
  • 加长型Z轴传动联轴器结构设计
  • 加长型Z轴传动联轴器结构设计
  • 加长型Z轴传动联轴器结构设计

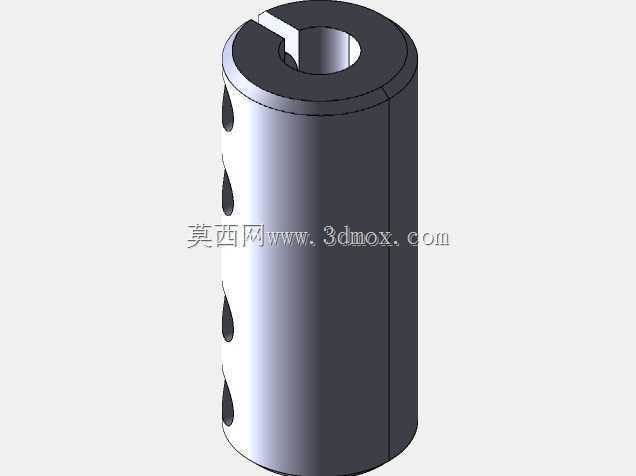

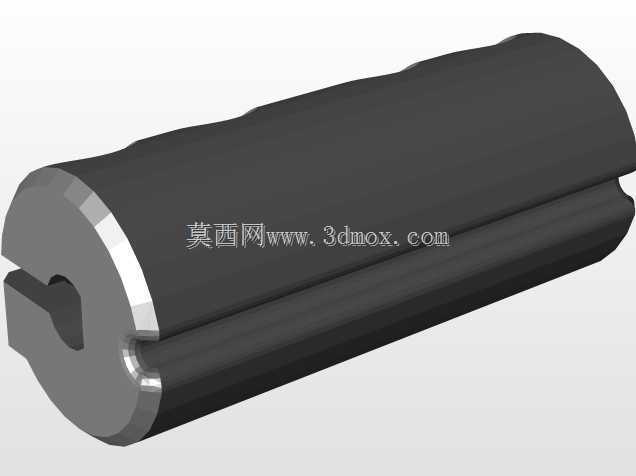

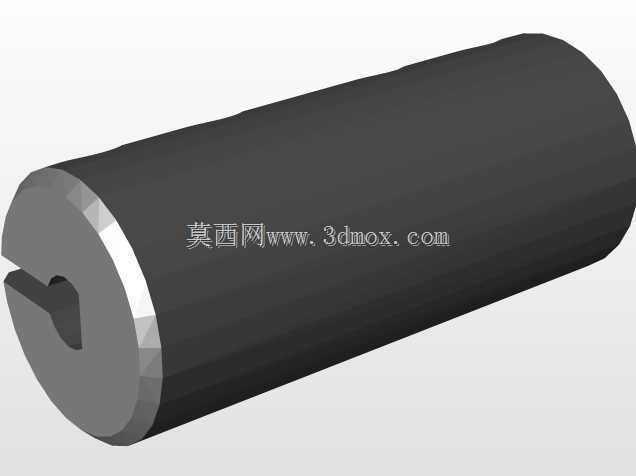

  在桌面级FDM成型设备的Z轴传动链路里,联轴器是连接步进电机输出轴与传动丝杠的核心衔接部件,常规长度的联轴器在部分大行程Z轴机架装配场景中,往往会因为机架安装板的让位空间不足、电机与丝杠的同轴度偏差补偿量不够,出现传动卡顿、Z轴层纹偏移、甚至长期运行后轴孔磨损松旷的问题,这款加长结构的Z轴联轴器正是针对这类装配痛点做的定向优化设计。从实际装配边界来看,这款联轴器的外径为19mm,整体轴向长度做到了45mm,相比常规同孔径的联轴器,轴向长度增加了近40%,更长的轴身可以在电机轴与丝杠存在小角度径向偏差的时候,提供更充足的弹性变形补偿空间,不需要在装配时反复调校电机安装座的位置来强行凑同轴度,能大幅降低现场装配的调校难度,

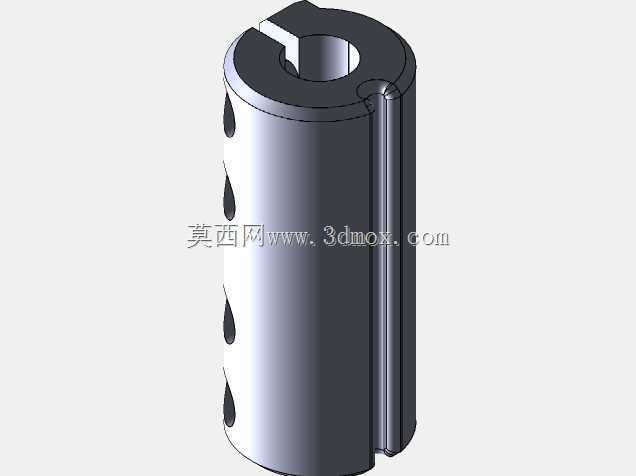

  尤其是对于采用铝型材拼接的DIY类3D打印机机架,本身型材安装孔位存在一定的加工公差,长身联轴器的容错优势会更加明显。两端的轴孔分别适配5mm直径的步进电机输出轴、8mm直径的T型或滚珠丝杠轴端,轴孔侧壁开有贯通式的紧定螺钉槽,装配时通过紧定螺钉分别锁紧两侧轴件,不需要额外的胀套或者键连接结构,拆装维护都非常方便,轴身侧面均匀分布的多组镂空孔,一方面是在保证整体扭转刚度的前提下降低零件自身重量,减少Z轴上下运动时的惯量负载,避免电机启停瞬间出现轴系窜动,另一方面这些镂空结构也能提供微量的径向弹性变形量,抵消一部分传动过程中的振动传导,减少电机端的振动传递到丝杠上引发的Z轴震颤,提升成型过程中的层厚一致性。从设计逻辑上看,

  这款联轴器没有采用传统的梅花弹性垫结构,而是采用一体化的刚性基体加侧镂空的柔性补偿设计,不存在弹性垫老化、磨损后需要更换易损件的问题,长期运行的稳定性更好,整体圆柱外形在做动平衡校验的时候也更容易达到较高的平衡精度,适合Z轴这种低速重载、频繁启停的传动场景。在实际选型适配的时候,需要注意预留足够的轴向安装空间,因为整体长度达到45mm,要确认电机安装面到丝杠固定座端面的距离大于联轴器长度加上两侧轴的插入深度,避免出现装配顶死的情况,轴孔的插入深度建议控制在10-12mm左右,既可以保证足够的锁紧摩擦力,不会出现传动打滑,也不会因为插入过深导致联轴器端面和安装座发生摩擦干涉。这款联轴器除了适配3D打印机的Z轴传动之外,

  也可以用在其他小型自动化设备的低速轴系连接场景,比如小型传送带的辊轴传动、桌面级雕刻机的进给轴连接,只要两端轴径匹配、需要补偿一定同轴度偏差的直连传动场景,都可以参考这个结构参数做选型适配。在三维建模过程中,这类轴类传动件的建模需要重点保证两端轴孔的同轴度公差,建模时要预留紧定螺钉的安装孔位,侧部镂空孔的排布要做圆周方向的均布处理,避免因为质量分布不均导致转动时出现偏心振动,圆柱外表面的倒角处理也要符合实际加工工艺要求,两端轴孔的入口处要做引导倒角,方便装配时轴件顺利插入,不会刮伤轴的表面镀层。
