多通路集成式流体传感连接基座结构

　　在工业流体参数采集的现场应用场景里，这类多通路集成结构的核心作用是作为传感单元与管路系统的衔接载体，解决多测点并行布设时管路杂乱、接口密封一致性差的问题。日常在液压站油温油压同步监测、气动系统多点压力采集、工艺流体多参数复合检测的工位上，这类构件可以同时对接三路不同走向的管路，将不同测点的介质引导至对应传感元件的安装位，避免了单路接头逐个拼接带来的累积安装误差，也减少了管路弯折带来的流阻波动。从结构功能上看，该构件采用一体铸造成型的基体，底部设置圆形安装法兰面，法兰边缘预留均匀分布的安装孔位，可直接通过螺栓固定在设备壁面或集成阀块表面，安装时的贴合面粗糙度控制在Ra1.6以内，保证静态密封的可靠性，无需额外加装过度转接板。

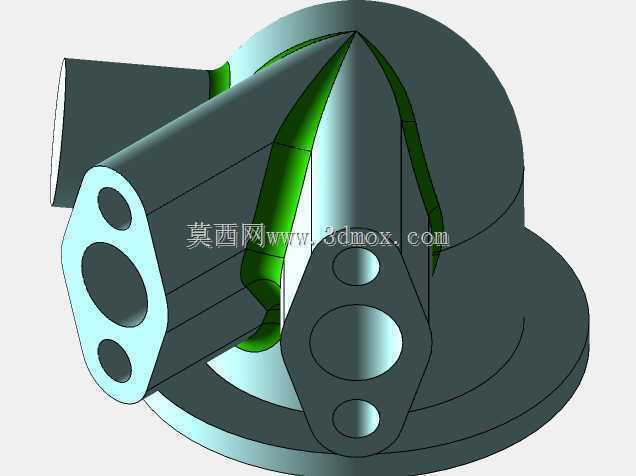

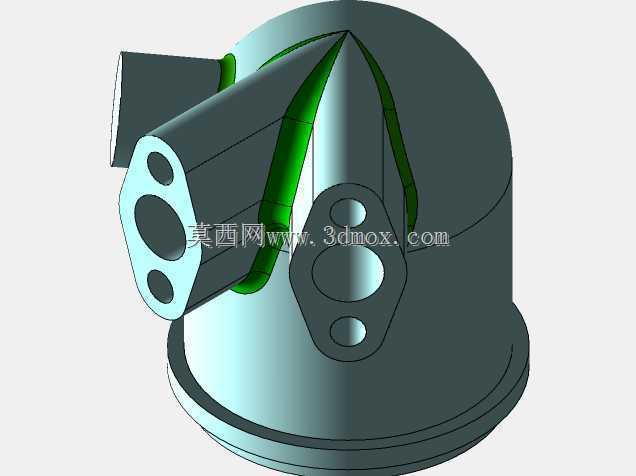

　　三个外接通路分别朝向不同空间角度伸出，每个通路的接口端都设计了三孔分布的密封连接面，中间大孔为介质流通主通道，两侧小孔为螺栓锁紧孔，这种接口形式适配目前工业领域通用的24度锥密封、平面O型圈密封两种连接标准，不需要额外加工过渡接头就能直接对接标准液压硬管、气动软管接头。内部流道采用圆弧过渡设计，没有直角转折结构，能最大程度降低介质流经时的局部压力损失，也避免了介质内杂质在转角处淤积堵塞流道的问题，对于含有微小固体颗粒的流体介质工况，这种流道设计能有效降低长期使用后的维护频次。设计阶段首先要确定的是三个通路的空间角度，需要匹配现场管路的走向，避免安装后与周边设备构件产生干涉，每个通路的伸出长度要预留足够的扳手操作空间，

　　保证现场安装锁紧螺栓时不需要拆除周边其他部件。流道直径的计算要匹配对应测点的额定流量，避免通径过小造成流阻过大影响传感检测精度，通径过大又会造成结构整体尺寸冗余，增加不必要的安装占用空间。安装边界方面，底部法兰的外径尺寸根据固定面的承载能力设计，法兰厚度满足额定压力下的强度要求，在1.6倍额定工作压力的静压测试下，法兰面不会产生影响密封的形变。三个外接接口的中心轴线夹角经过反复校核，保证每一路管路连接后，相邻管路的管接头之间保留至少10mm的操作间隙，方便后期维护时单独拆卸某一路管路而不影响其他通路的密封状态。基体外部的加强筋结构沿着流道走向分布，在不增加整体壁厚的前提下提升结构的刚性，避免高压工况下通路接口产生形变导致密封失效。

　　在实际选型适配时，需要确认该结构的额定工作压力与现场系统压力匹配，接口通径与对接管路的通径一致，安装法兰的孔位分布与预设固定面的螺孔位置对齐，三个通路的朝向符合现场管路排布的走向要求，避免安装后出现管路强行弯折产生的装配应力。这类集成式结构相比传统的多个单路接头拼接的方案，能减少60%以上的密封点数量，大幅降低系统运行过程中出现介质泄漏的概率，同时压缩了传感安装工位的整体占用空间，在空间紧凑的设备内部布设多参数传感测点时，这类结构的适配性优势非常明显。结构表面做了氧化处理，能适应常规工业环境下的防腐蚀要求，在普通液压油、压缩空气、中性水介质的工况下可以长期稳定工作，不需要额外做表面防腐处理。
