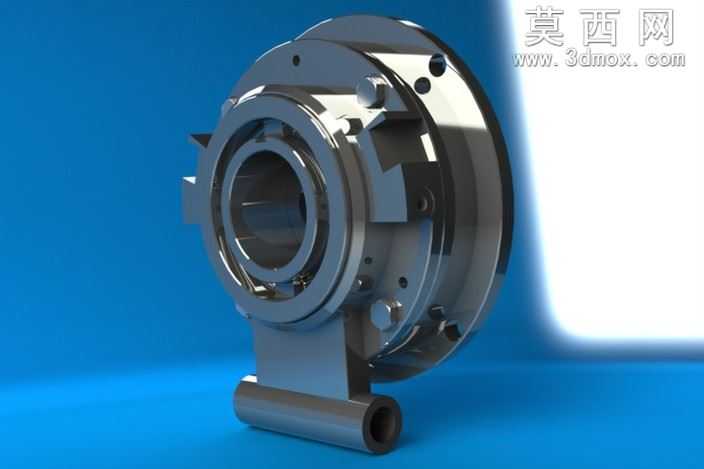

电动马达用带座球轴承组件三维结构

本模型为应用于带插槽与孔位的电动马达、配套温度探测器使用的球轴承组件，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计标准中轴承组件的装配逻辑，对每个零件的尺寸公差、装配间隙做了符合工业实际的参数设定。模型首先完成内圈、外圈、滚动体、保持架等轴承核心零件的建模，内圈与轴配合的接触面、外圈与轴承座配合的安装面均做了高精度的曲面拟合，滚动体采用圆周阵列方式完成排布，保持架的兜孔结构完全匹配滚动体的外形尺寸，保证滚动体在运转过程中的限位精度。在此基础上完成一体式轴承座的结构建模，轴承座设置了对应的安装定位孔、侧边固定凸台以及底部的支撑连接结构，侧边的注油孔、密封槽等附属结构也做了完整还原，所有安装孔位的位置、孔径均匹配电动马达的安装接口尺寸，可直接用于装配验证。材质渲染阶段，对轴承的金属部件采用抛光合金钢材质，调整金属粗糙度、反射参数还原轴承钢的金属光泽与机加工表面质感，轴承座部分采用铸铁材质参数，还原铸造零件的哑光金属质感，密封件部分采用丁腈橡胶材质，区分不同零件的材质视觉差异。整体模型采用装配体模式构建，所有零件均添加了正确的装配约束，可实现轴承内圈相对于外圈的转动模拟，能够直观展示轴承组件的运转逻辑，可用于电动马达产品的结构设计验证、装配干涉检查，也可作为机械传动相关教学演示的三维素材，模型结构完整，细节还原度高，无多余冗余特征，可直接导入各类三维软件进行二次编辑或工程图导出。
