磨床配套横向水平倒角机结构设计

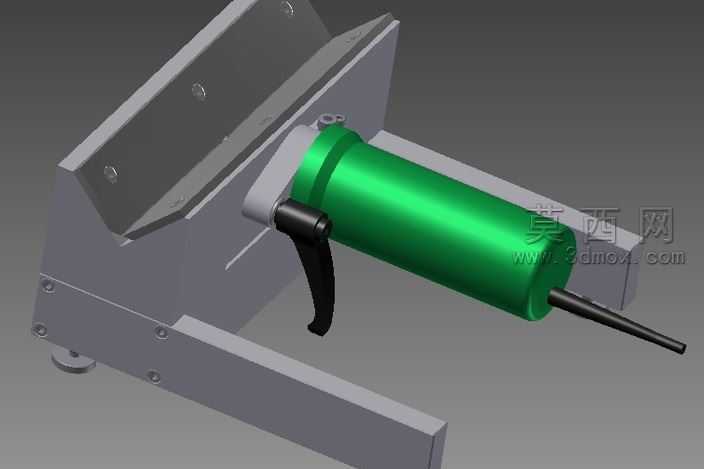

本模型为适配磨床加工场景的横向水平倒角机，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工设备的装配公差逻辑，对各部件的配合间隙、安装定位特征做了精准还原，可直接用于装配干涉校验与结构优化参考。模型外观渲染阶段针对不同部件做了差异化材质赋予：手持动力单元外壳采用亮面绿色工程塑料材质，还原手持电动工具的防滑耐磨外壳质感，表面添加细微的颗粒纹理模拟真实注塑外壳的触感；操作扳机采用黑色哑光橡胶材质，还原握持操作时的防滑阻尼特性；机身支撑定位结构采用灰色铸铁材质，添加金属切削加工后的细微刀纹质感，还原磨床配套工装的厚重金属质感；前端输出轴采用发黑处理的金属材质，还原传动部件的耐磨表面特征。结构设计上，该倒角机分为固定定位基座与手持动力执行端两大部分，定位基座设置有可调节的靠模定位面，可适配不同厚度的工件倒角定位需求，基座底部设置有与磨床工作台适配的安装固定孔位，可直接固定在磨床工作台面实现工位集成；手持动力端通过快装连接结构与基座配合，既可以固定在基座上实现稳定的水平横向倒角作业，也可以拆卸下来作为手持倒角工具完成复杂工件的边角处理。设计思路围绕磨床加工工序的倒角需求展开，针对磨床加工后工件边角毛刺、锐边的处理痛点，将倒角作业与磨床加工工位集成，减少工件周转搬运的工序耗时，同时兼顾固定作业的稳定性与手持作业的灵活性，定位结构的可调设计可适配0-5mm范围内的不同倒角深度需求，动力单元的传动结构采用直柄输出设计，可适配不同规格的倒角刀头更换，满足不同材质工件的倒角加工需求。建模过程中对所有连接螺丝、定位销等标准件均做了1:1还原，装配关系完全符合机械设计规范，各活动部件的运动行程均做了限位约束，可直接用于运动仿真演示，验证倒角作业过程中各部件的运动干涉情况，为后续的实物加工制作提供完整的三维数据支撑。
