Ultimaker适配水管主题3D打印拼装玩具

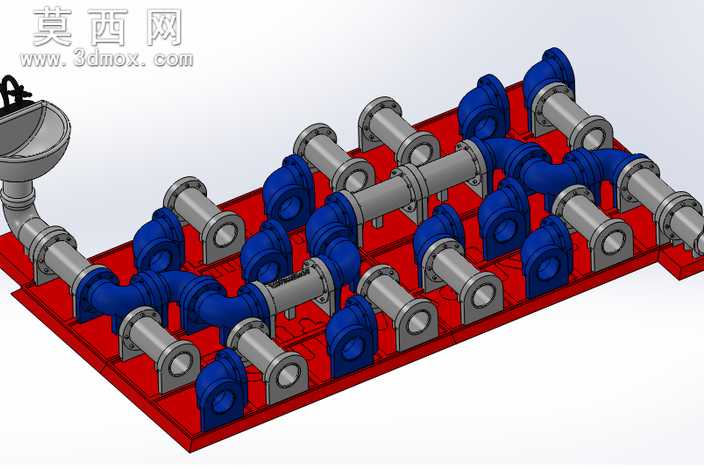

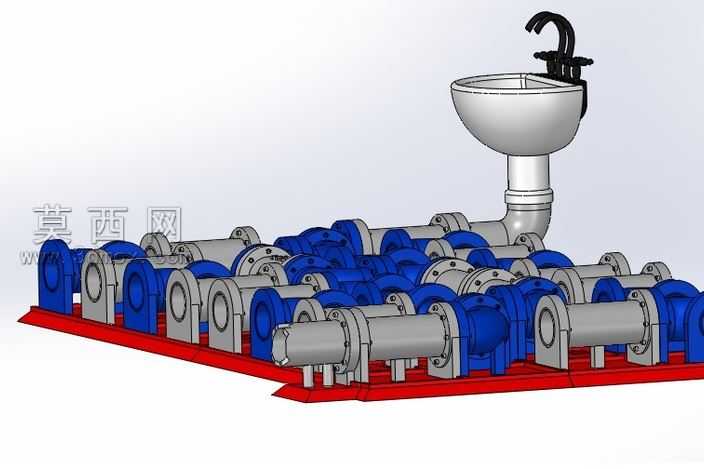

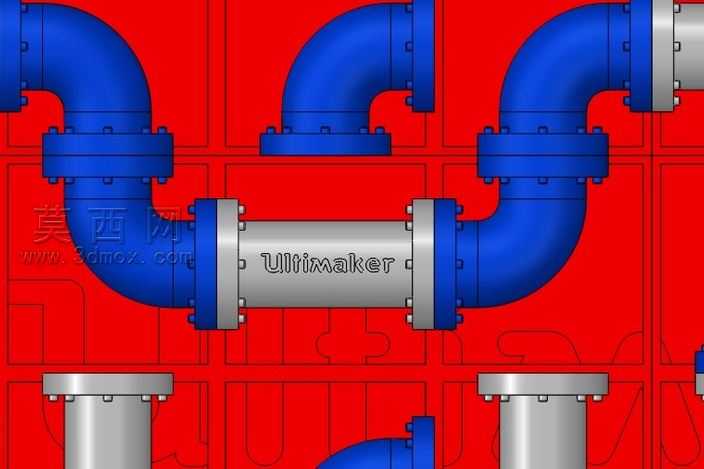

本作品是面向Ultimaker系列桌面级FDM3D打印机设计的可打印拼装玩具，整体建模围绕经典水管工游戏的核心玩法展开，将管道拼接的趣味逻辑转化为可实体打印组装的三维结构。建模阶段采用SolidWorks完成全参数化零件设计，对每一段管道、连接弯头、固定底座、接口卡扣都做了适配FDM打印工艺的公差优化，将零件间的配合间隙控制在0.2mm区间，既保证打印完成后无需额外打磨即可顺畅拼接，又避免间隙过大导致组装后结构松散。模型整体分为底座承载模块、管道拼接模块、主题装饰模块三个部分：红色底座部分做了均匀的安装孔位阵列，每个孔位的内径与管道接口外径做了过盈配合设计，表面添加了细微的磨砂纹理模拟工业安装基板的质感，打印时无需支撑即可完成底面平整成型；管道部分区分了蓝色直管段与银灰色金属接头段，直管段做了等径薄壁结构设计，在保证结构强度的同时减少打印耗材消耗，金属接头部分添加了六角拧动结构、密封凸缘细节，还原真实水暖管件的外观特征，同时在接头内部做了定位卡槽，拼接时可通过卡槽反馈确认安装到位；主题装饰部分的洗手池造型做了曲面顺滑处理，对盆体的排水弧度、水龙头的出水角度都做了写实还原，搭配管道阵列可还原游戏中水路连通的经典场景。材质渲染阶段针对不同零件做了区分设置：底座采用哑光工程塑料质感，调整粗糙度参数模拟PLA打印件的细微层纹质感；蓝色管道采用半哑光硬质塑料材质，添加轻微的蓝色通透感模拟PVC水管的视觉效果；金属接头部分采用拉丝金属材质，调整金属度与粗糙度参数还原镀锌管件的哑光金属质感，避免过度反光带来的塑料感。设计思路上充分考虑桌面3D打印机的成型尺寸限制，将所有零件的最大外轮廓控制在200mm以内，适配绝大多数桌面级FDM设备的打印幅面，所有零件均做了无支撑打印优化，将悬空角度控制在45度以上，减少打印过程中的支撑耗材浪费与后处理工作量，同时零件之间采用统一的接口标准，玩家可根据自身创意自由拼接管道走向，拓展出不同的管路布局，兼具拼装趣味性与创意拓展空间。
