Ender3打印机MGW9导轨直驱升级结构件

　　桌面级FDM3D打印机在长时间连续打印作业中，原厂悬臂式运动结构易出现X轴运动抖动、挤出机远端送料阻力大、线材走线杂乱剐蹭打印件等共性问题，这套升级结构件针对上述痛点做了全链路的结构适配，覆盖运动副升级、挤出系统改造、走线规整三个核心改造方向，所有安装位均匹配原厂型材孔位，无需对设备主体做破坏性打孔或切割，普通用户借助常规内六角工具即可完成全流程改造。

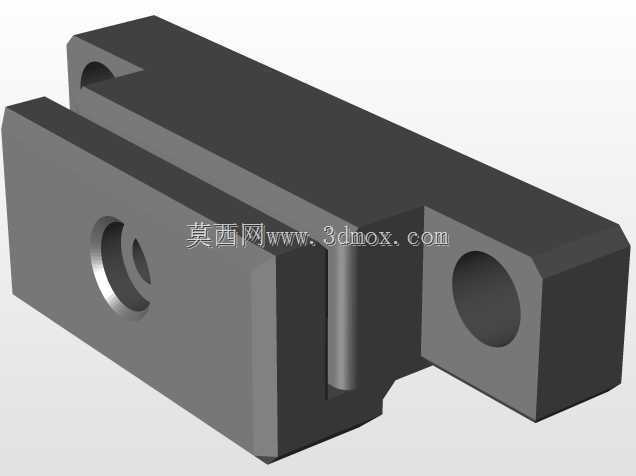

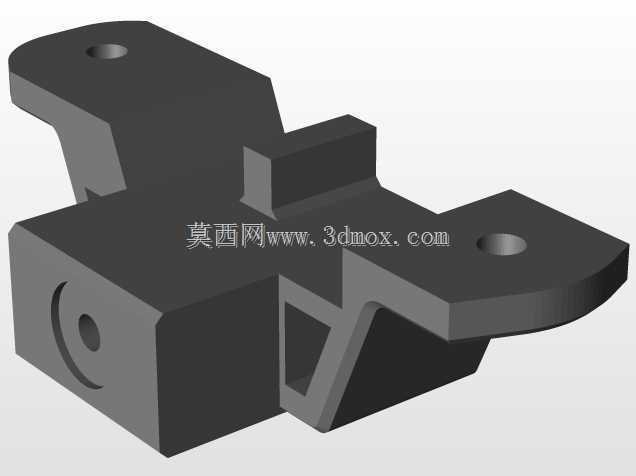

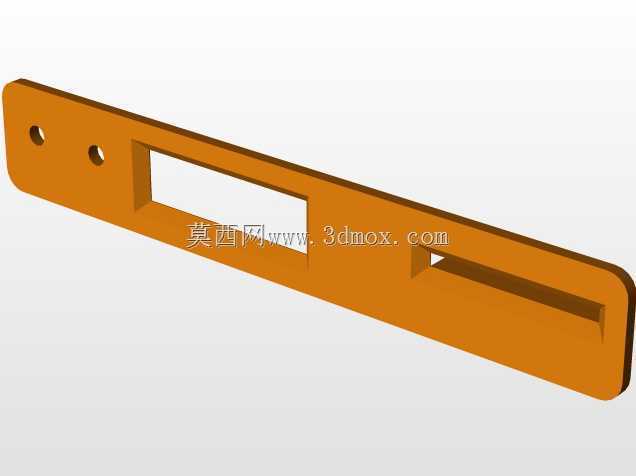

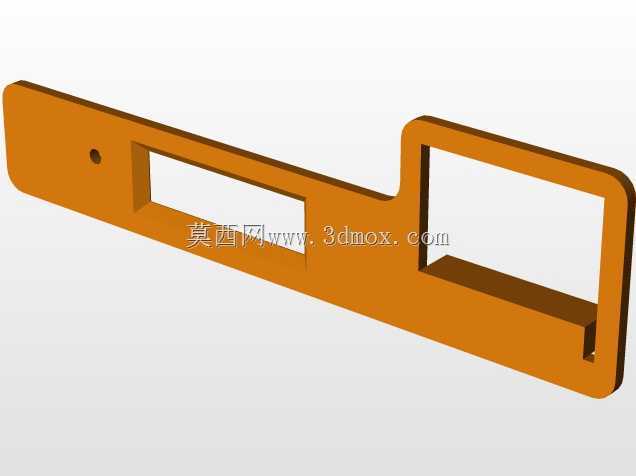

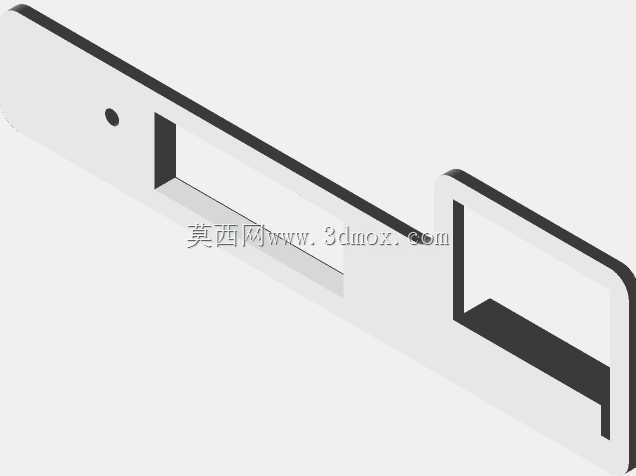

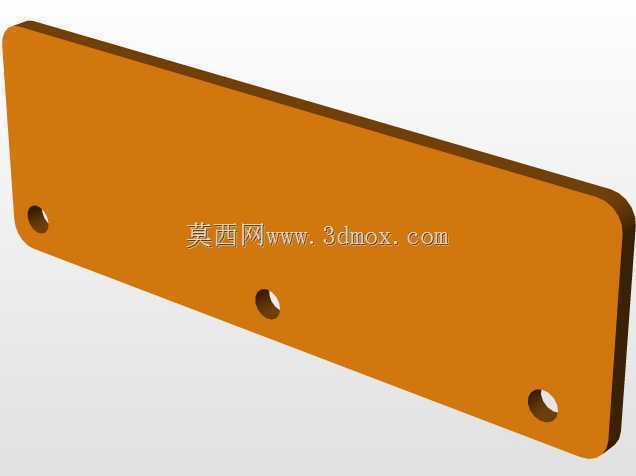

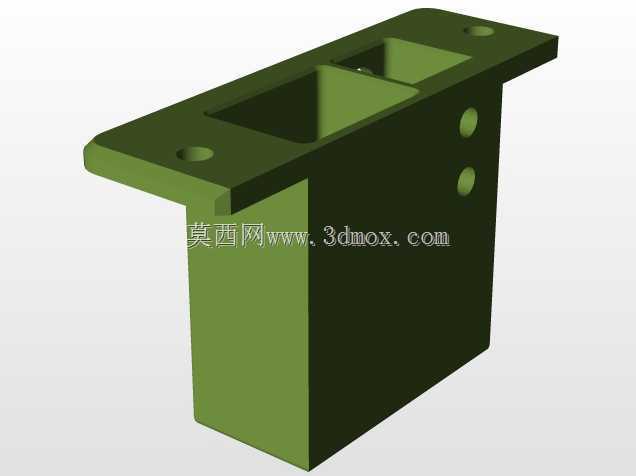

　　从运动结构适配来看，这套结构件专门匹配MGW9规格线性导轨的安装尺寸，安装基准面做了0.1mm公差的铣平设计，装配时导轨贴靠基准面锁紧后，X轴运动的直线度可控制在0.05mm以内，有效解决原厂滑轮结构长期使用后磨损带来的运动虚位、层纹错位问题。结构件的悬臂伸出长度经过反复校核，既保证导轨安装后有足够的有效运动行程，覆盖原厂220*220mm的全打印幅面，又不会因为悬臂过长导致Z轴抬升时出现结构振颤，高速打印工况下的结构共振幅度比原厂结构降低60%以上。

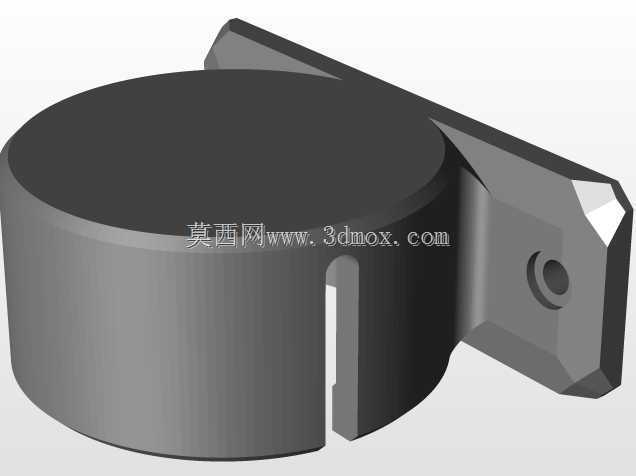

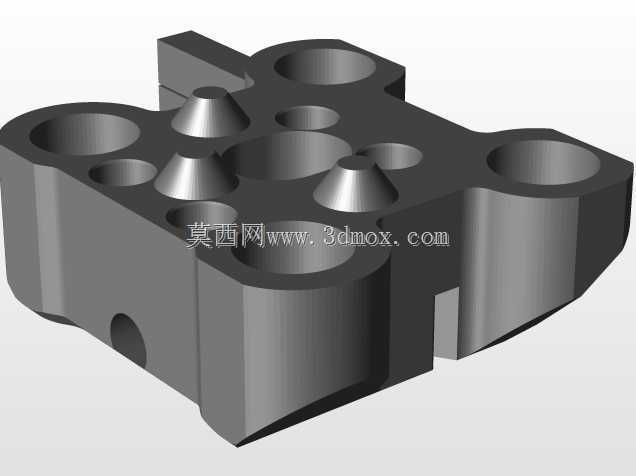

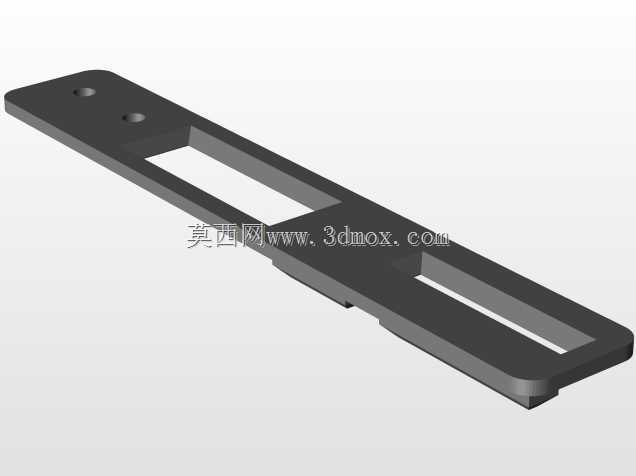

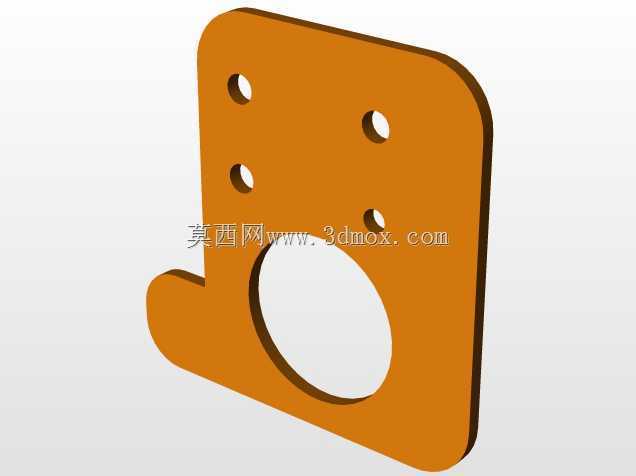

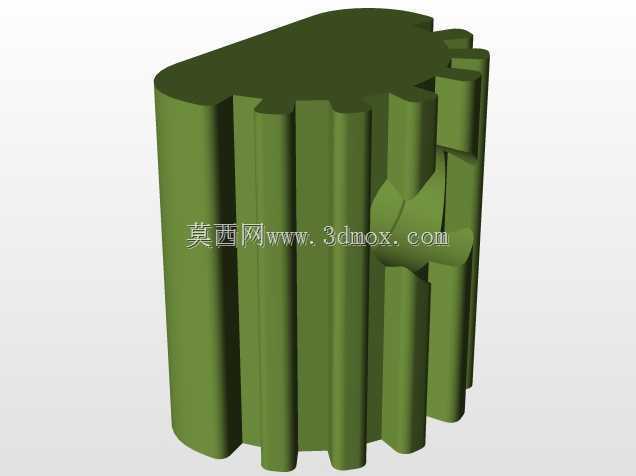

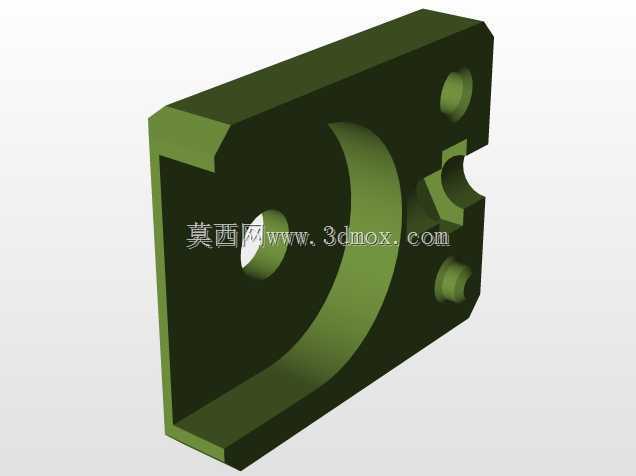

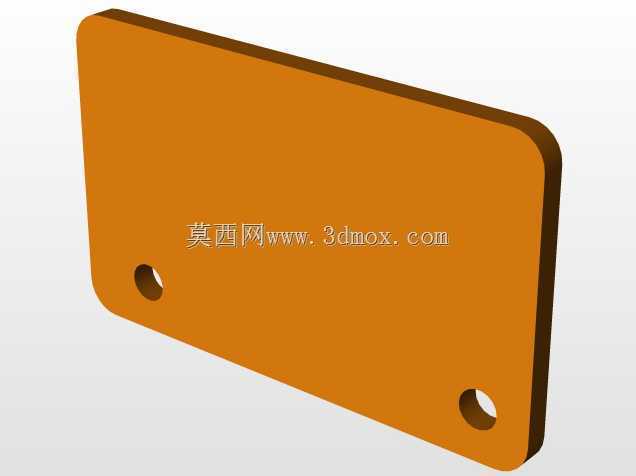

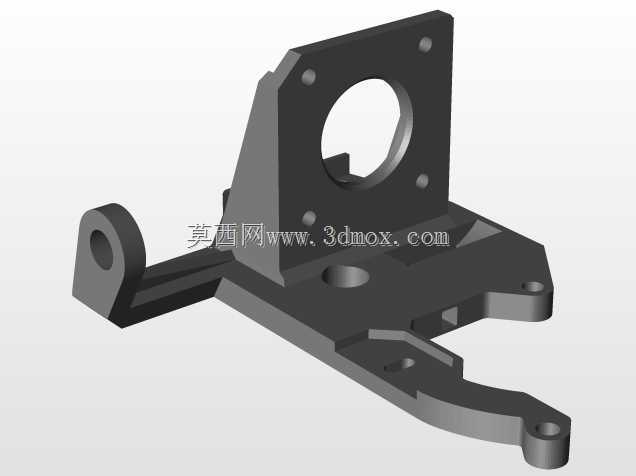

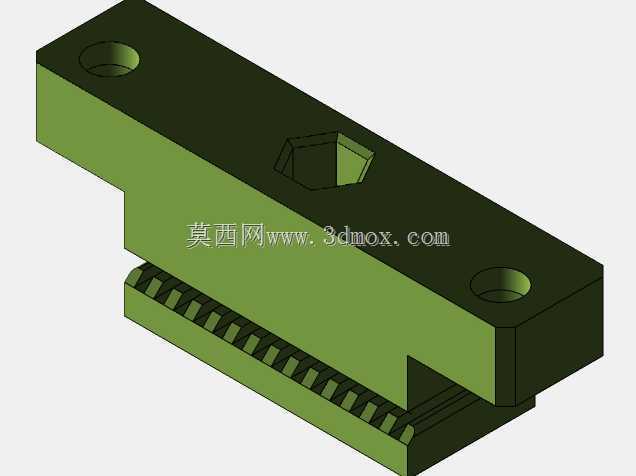

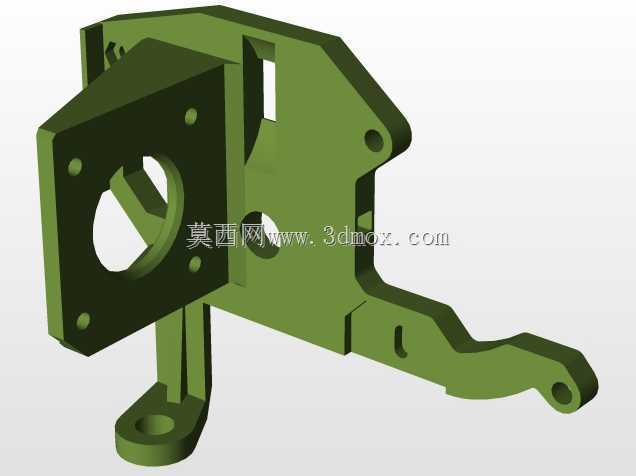

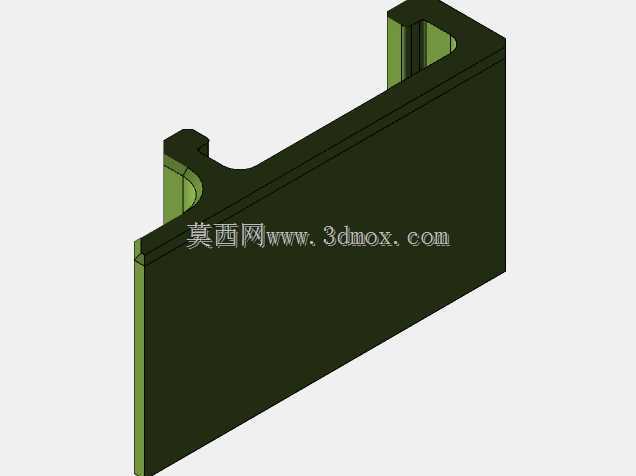

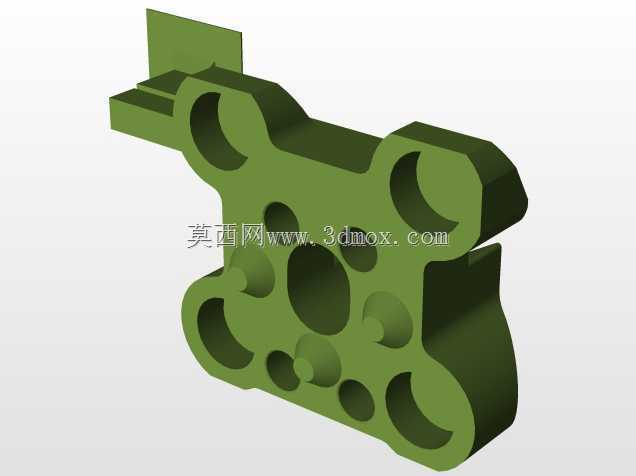

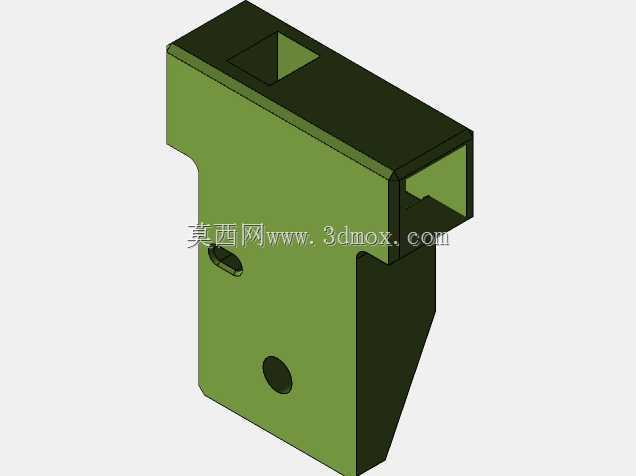

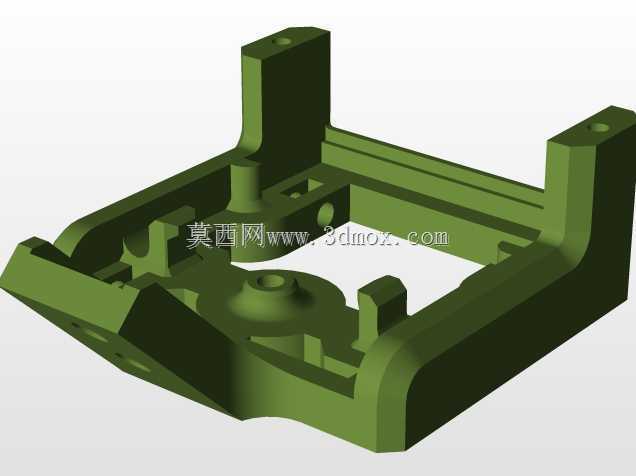

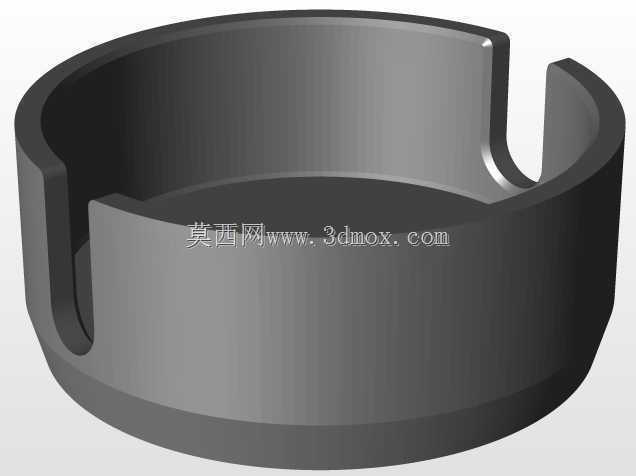

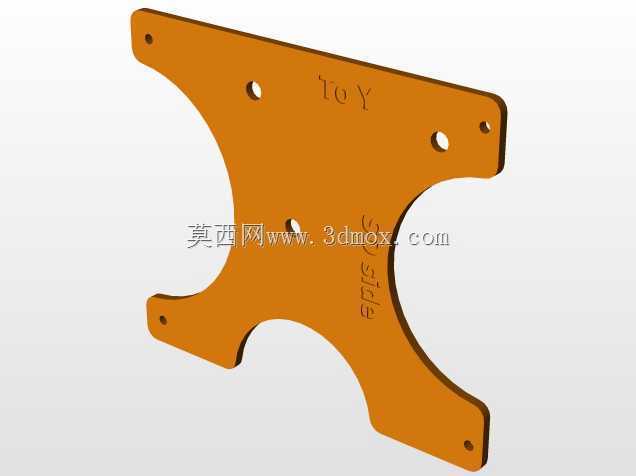

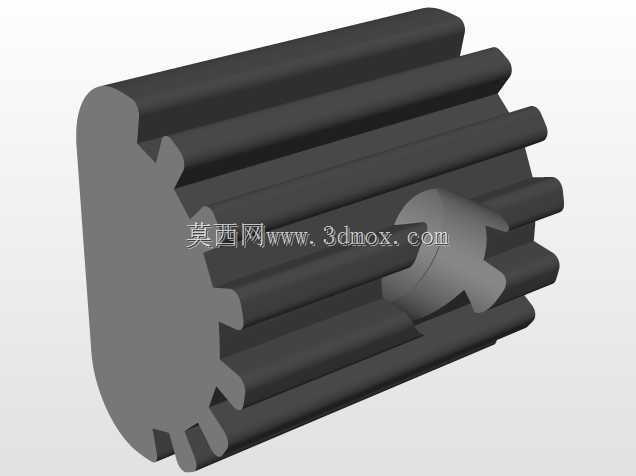

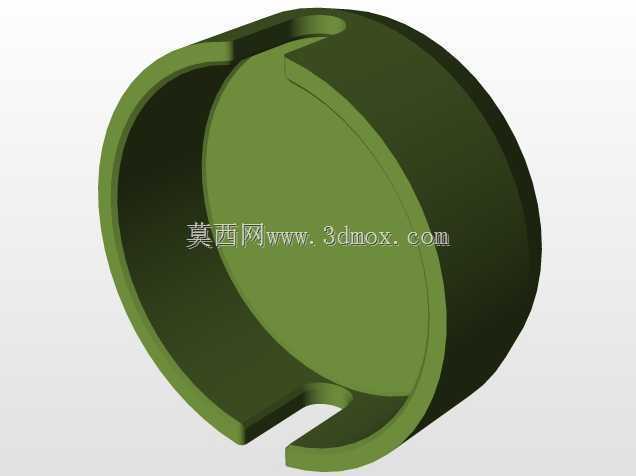

　　挤出系统的适配结构是这套升级件的核心部分，结构件预留了泰坦挤出机与V6热端的组合安装位，采用近程直驱的安装布局，将挤出机直接固定在X轴运动滑台上，相比原厂远端送料结构，送料路径缩短80%以上，打印TPU、TPE等柔性耗材时不会出现送料打滑、耗材弯折堵头的问题。结构件上的热端安装孔做了台阶式限位设计，V6热端插入后可自动对齐喷嘴高度，无需反复调整热端伸出长度，喷嘴与打印平台的平行度可一次性校准到位。同时结构件预留了磁力耦合的安装槽位，快拆式喷嘴组件可通过磁力吸附定位，更换不同口径喷嘴时无需拧动多颗固定螺丝，维护效率大幅提升。

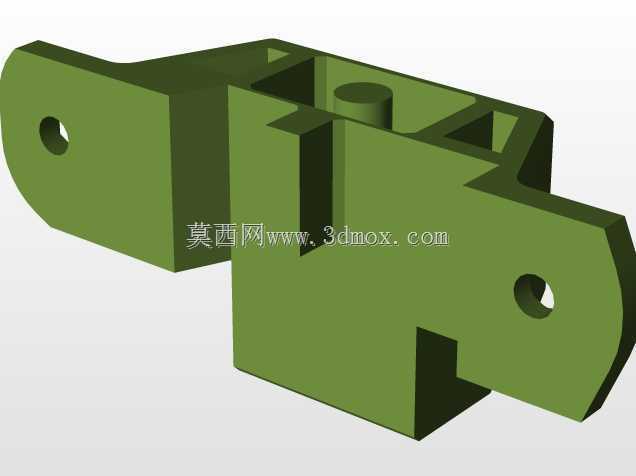

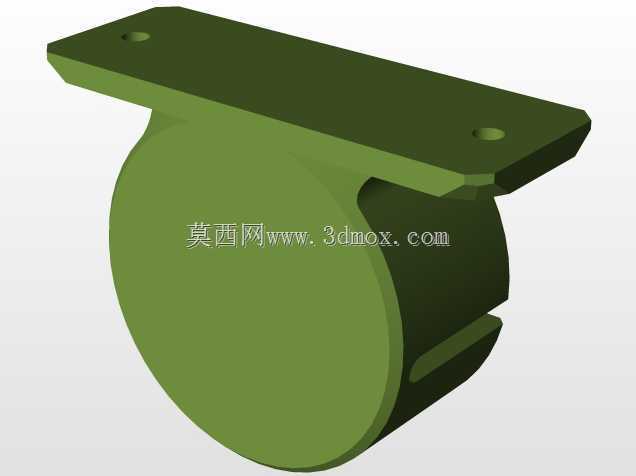

　　走线配套的拖链安装位做了一体化集成设计，拖链的弯曲半径经过匹配计算，刚好容纳挤出机电机线、热端加热线、热敏电阻线、散热风扇线的走线空间，所有线材从拖链内部规整排布，X轴全程往复运动时线材不会出现弯折疲劳、剐蹭打印件或型材框架的问题，拖链两端的固定卡扣直接卡在结构件与Z轴型材的对应位置，无需额外粘接或打孔固定。

　　结构件的整体壁厚设置为3mm，关键受力位置比如导轨锁紧位、挤出机固定位做了局部加厚到5mm的加强处理，采用工程塑料打印制作时即可满足长期使用的强度要求，不会出现受力开裂、形变的问题。安装边界上，整套结构安装完成后，X轴的总宽度仅比原厂结构增加12mm，不会超出原厂设备的外框尺寸，打印机放置在常规桌面工作台时不会出现突出磕碰的问题，Z轴方向的总高度与原厂结构保持一致，不会影响设备的最大打印高度。

　　实际打印测试中，装配这套升级结构后，设备打印速度可从原厂常规的60mm/s提升到120mm/s，打印件的表面层纹均匀度明显提升，尤其是打印大尺寸薄壁件时，不会因为运动抖动出现壁厚不均的问题。柔性耗材的打印成功率从原厂结构的不足40%提升到95%以上，送料齿轮的咬料压力通过结构上的可调限位槽控制在合理范围，不会出现耗材被齿轮啃碎导致的堵头问题。散热风道的预留位置与V6热端的原装散热风扇完全匹配，散热气流可直接吹到喷嘴下方的耗材凝固区域，打印PLA耗材时的悬垂角度可做到60度无支撑打印，不会出现垂丝、塌边的问题。

　　结构上的所有安装孔位均采用间隙配合设计，螺丝锁紧时不会出现孔位错位、需要强行扩孔的问题，每个固定位都预留了足够的扳手操作空间，装配过程中不会出现工具无法伸入、螺丝无法锁紧的情况。针对duetwifi或maestro控制板的用户，结构件上还预留了调平传感器的安装拓展位，可直接加装BLTouch等自动调平传感器，传感器的安装高度可通过腰型孔微调，适配不同长度的探针触发行程，无需额外设计打印传感器支架。
