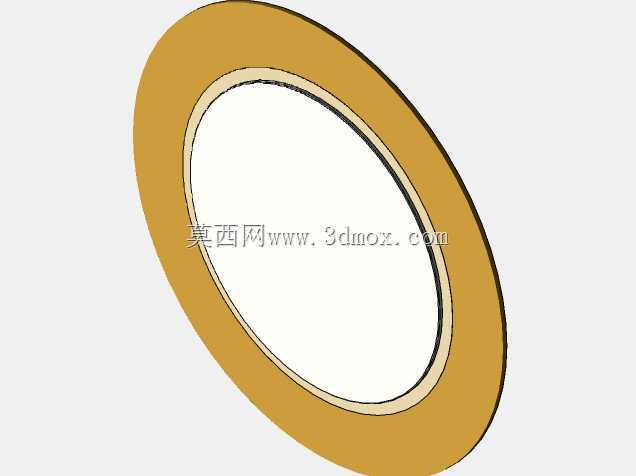

村田7BB-27-4压电圆盘结构设计

　　在消费电子、工业检测、声学换能等诸多领域，压电类传感与换能元件的应用覆盖了从微小信号拾取到振动能量转换的各类场景，村田7BB-27-4压电圆盘作为典型的压电陶瓷功能元件，其结构设计直接决定了配套设备的信号采集精度、响应灵敏度与安装适配性。从实际工程选型角度看，这类压电圆盘的核心功能是依托压电陶瓷的正逆压电效应，既可以将外界施加的机械振动、压力波动转换为可采集的电信号，用于振动监测、触摸感应、声波拾取类场景，也可以在施加交变电场时产生对应频率的机械振动，作为发声、超声发射的驱动元件使用。

　　设计这类压电圆盘时，首先要明确其安装边界与尺寸约束，该款圆盘采用同心环形层叠结构，最外侧为环形金属基片层，中间为压电陶瓷功能层，中心区域预留了振动位移空间，这种结构设计的核心考量是兼顾结构刚性与振动自由度——外侧金属基片承担安装固定的结构强度需求，避免压电陶瓷层在安装紧固过程中受应力碎裂，同时金属基片的弹性模量可以为压电陶瓷提供稳定的振动支撑，保证谐振频率的一致性。在外形尺寸的把控上，圆盘的整体外径、陶瓷层内径、基片厚度与陶瓷层厚度的配比，是经过反复参数迭代确定的：外径尺寸适配多数小型传感模组的安装腔体，不会占用过多PCB板上的布局空间；中心镂空区域的直径匹配压电陶瓷的有效振动半径，避免金属基片对振动位移产生过度约束，保证机电转换效率维持在较高水平。

　　从实际应用场景的适配性来看，这款压电圆盘可以直接嵌入到小型触摸传感模组中，作为触摸压力的感应核心，当用户手指按压覆盖在圆盘外侧的触摸面板时，微小的压力形变传递到压电陶瓷层，即可产生对应幅值的电信号，经过后端信号调理电路处理后实现触摸触发判断，相比传统的电容式触摸方案，这种压电式方案可以识别压力大小，实现多级压力交互，同时不受表面水渍、电磁干扰的影响，适合在工业控制面板、户外交互终端这类复杂工况下使用。在声学换能场景中，该压电圆盘可以作为超声测距模组的换能核心，通过匹配谐振频率的驱动电路激励，产生固定频率的超声波，同时接收反射回波实现距离检测，其同心圆盘的对称结构可以保证超声波的发射指向性均匀，减少旁瓣干扰，提升测距精度。

　　在安装适配性设计上，这款圆盘的外侧环形基片预留了均匀的受力面，安装时可以采用环形压圈紧固或者双面胶粘接的方式固定，不需要在陶瓷层上开设安装孔，避免了钻孔带来的陶瓷层应力集中、压电性能衰减问题。层间结合的设计上，金属基片与压电陶瓷层采用高温固化的导电粘接层实现刚性连接，既保证电信号的可靠导通，又能让机械振动在两层之间无损耗传递，避免层间松动导致的谐振频率偏移、信号幅值衰减问题。从结构可靠性角度考量，这种环形对称结构不存在应力集中的尖角区域，在受到外界冲击振动时，应力可以沿着环形基片均匀分散，降低陶瓷层碎裂的风险，适合在有一定振动冲击的车载、工业设备场景中长期使用。

　　在进行三维建模时，需要重点把控各层的同轴度公差，若陶瓷层与金属基片的同轴度偏差过大，会导致振动时的质量分布不均，引发谐振频率偏移、横向振动杂波增加的问题，直接影响元件的使用性能。同时各层的厚度尺寸需要严格匹配设计值，金属基片的厚度决定了整体结构的谐振频率下限，压电陶瓷层的厚度决定了器件的驱动电压与灵敏度，建模时需要将各层的配合面设置为完全贴合状态，避免出现层间间隙导致的仿真结果与实际性能偏差。对于需要将该元件集成到整机设备中的结构工程师而言，建模时还需要在圆盘外侧预留足够的安装间隙，避免周边结构件接触到中心振动区域，导致振动阻尼增加、灵敏度下降，同时要在圆盘的电极引出位置预留走线空间，避免引线对振动区域产生额外的约束。
