CR-10S4定制偏置探头安装结构

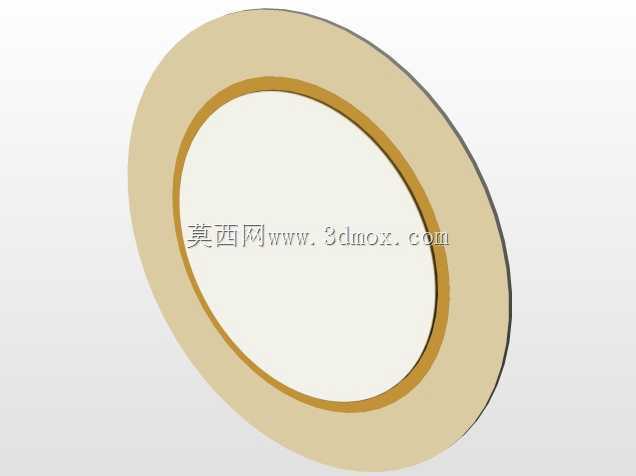

　　这套安装结构针对Creality CR-10S4机型的工具端改造需求设计，核心解决原有探头安装位置与精密压电圆盘适配性不足的问题，适配20mm与27mm两种规格的Murata圆盘压电元件，在桌面级FDM 3D打印的自动调平、耗材断料检测、打印面平整度反馈场景中均可稳定使用。实际装机测试中，该结构将探头检测端偏移至工具头侧方固定位置，避开了原有挤出头的散热风道、进料喉管的安装干涉区，同时保证探头检测端面与打印平台的平行度公差控制在0.02mm以内，满足压电式探头的触发精度要求。

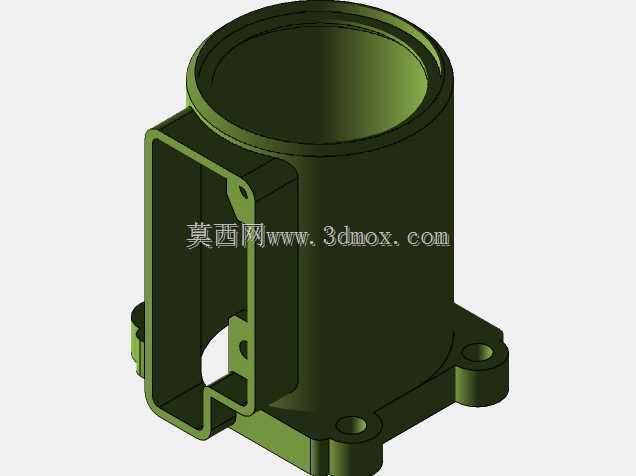

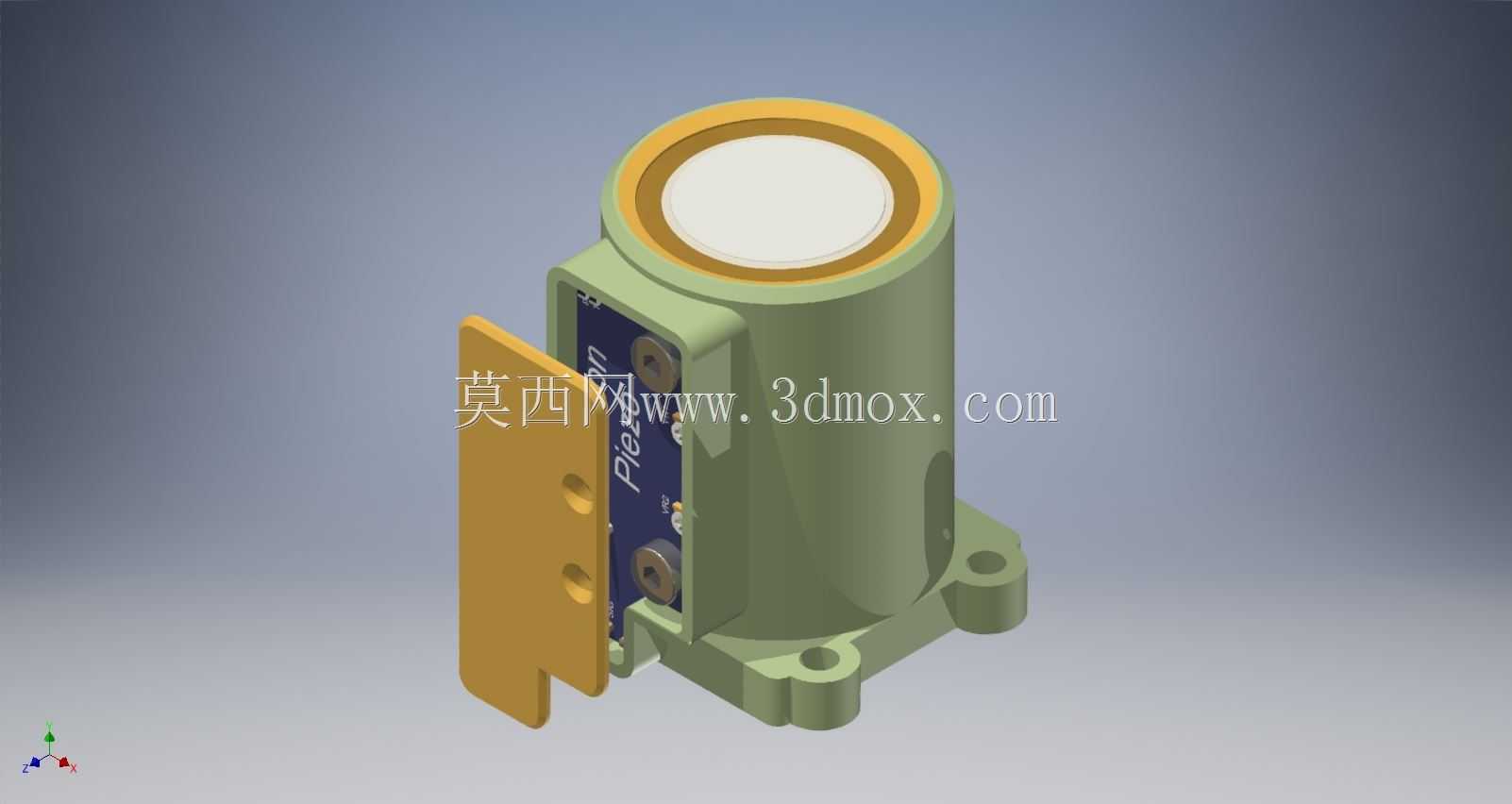

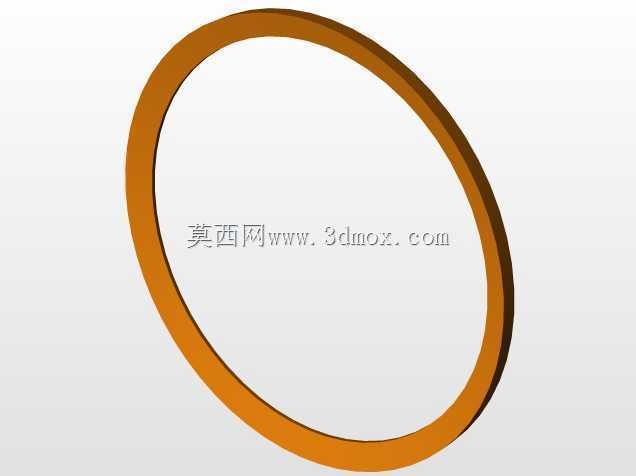

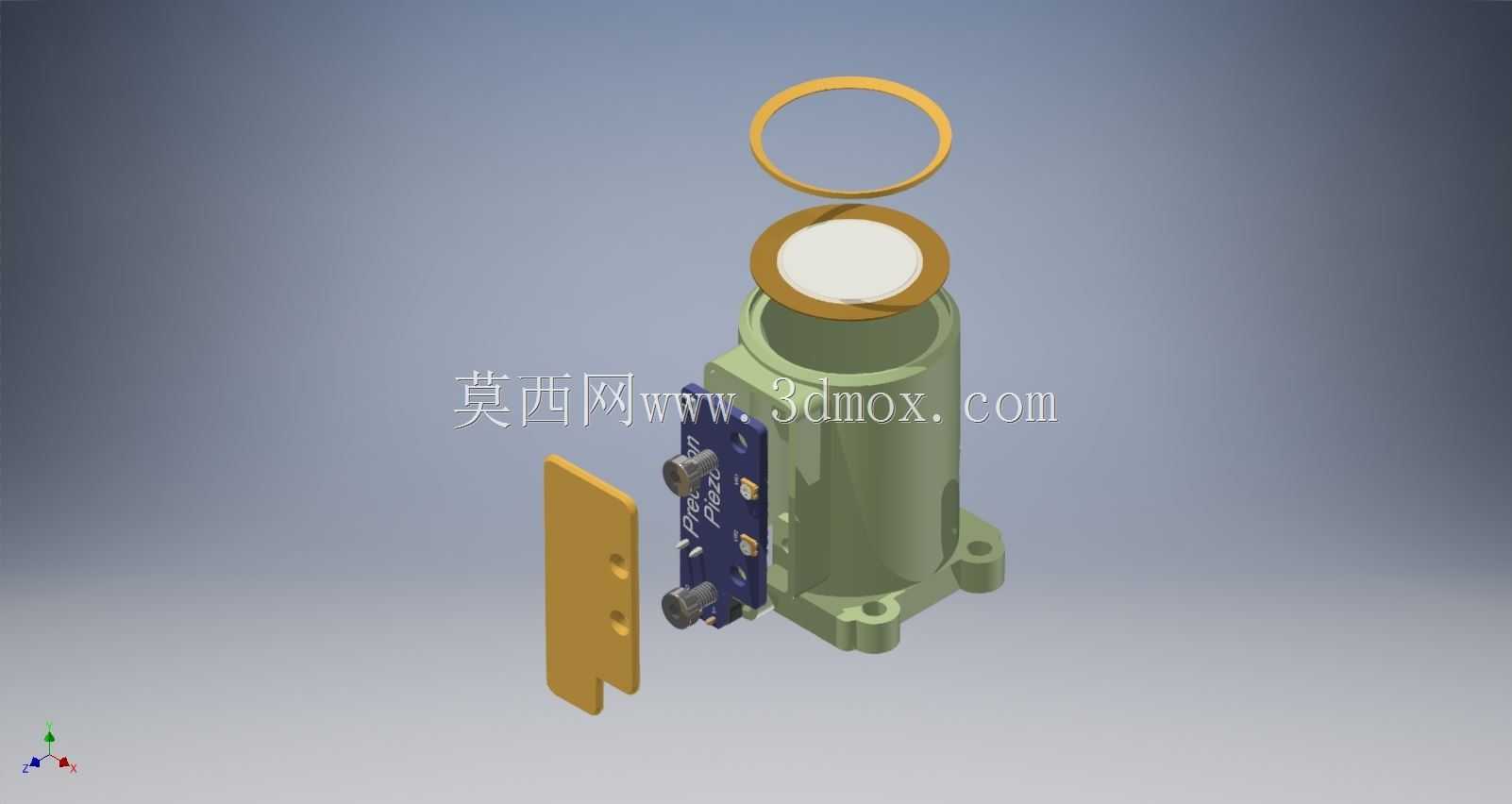

　　从结构设计逻辑来看，整体采用分体式装配思路，主体安装座通过底部两个带安装孔的支脚直接固定在挤出头的原有安装螺孔位，无需对设备原有结构进行打孔、切削等破坏性改造，安装时仅需匹配对应规格的内六角螺丝即可完成固定，拆装维护时不需要拆解挤出头的散热与进料组件，大幅降低后期维护的拆装工作量。侧方的探头固定夹板采用分层限位设计，夹板上预留的两个定位孔与探头本体的安装柱完全匹配，装配时探头嵌入夹板槽位后不会出现周向转动，避免长期打印过程中设备振动导致探头位置偏移，触发位置漂移的问题。上方配套的环形压圈用于压电圆盘的压紧固定，压圈内径与圆盘外径采用H7/g6的间隙配合，装配后圆盘受力均匀，不会出现局部受压导致的压电信号输出异常。

　　安装边界方面，主体安装座的轴向高度控制在42mm以内，安装后整体突出挤出头端面的距离不超过15mm，不会与打印平台的最大成型边界产生干涉，在CR-10S4原有的300mm成型高度范围内，不会压缩有效打印行程；侧方偏置的探头位置距离挤出头喷嘴中心的水平距离为18mm，探头触发时的Z轴抬升量设置为0.8mm即可满足移动过程中不刮蹭打印件的要求，适配原有固件的探头偏移参数设置逻辑，不需要对固件进行复杂的参数重编译。配套的绝缘隔片安装在探头夹板与主体安装座之间，阻断设备运行时挤出头加热块的温度传导至探头本体，避免压电元件长期处于高温环境下出现性能衰减，实测连续8小时打印作业时，探头本体的温度稳定在40摄氏度以下，完全符合压电元件的工作温度范围要求。

　　实际应用中，这套结构解决了原装CR-10S4机型标配的机械限位探头触发精度不足、长期使用磨损后触发点漂移的问题，适配Murata压电圆盘后，探头的触发重复精度可达0.005mm，在打印PLA、PETG、ABS等不同耗材时，首层打印的贴合一致性提升明显，尤其是大尺寸模型打印时，不会出现平台边角位置首层过薄或过厚的问题。结构所有棱角位置均做了R1的倒角处理，安装操作时不会划伤线材或操作人员手部，走线位置预留了2mm宽的线槽，探头的信号线缆可以沿线槽固定至挤出头的原有走线束内，不会出现打印过程中线缆剐蹭打印件的问题。
