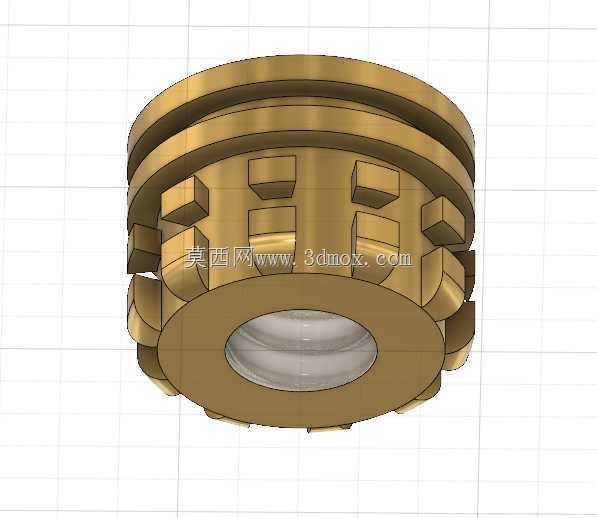

M1.6规格双长度滚花嵌件铜螺母结构

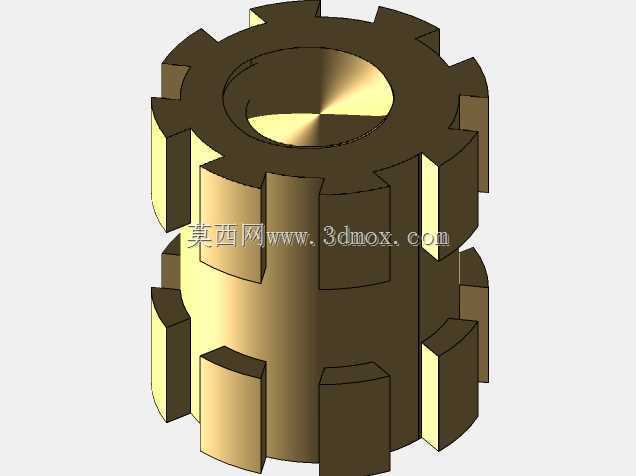

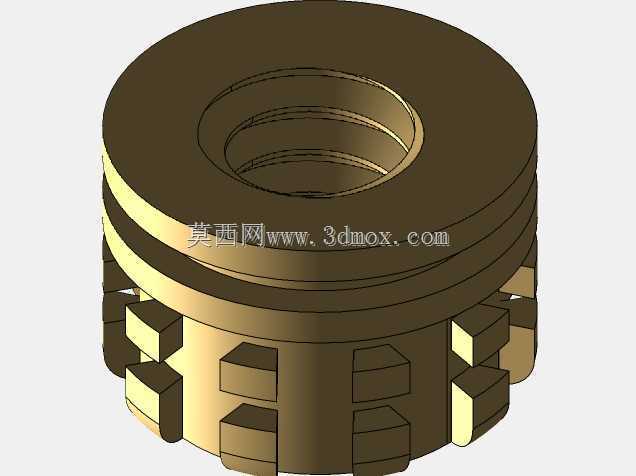

　　做注塑模具预埋嵌件选型的工程师，大多碰到过薄壁塑胶件装螺纹滑牙的问题，尤其是壁厚不足2mm的小型传感器外壳、精密仪表壳体，普通热熔铜螺母要么埋入后拉拔力不够，要么压装时把塑胶柱撑裂，这款滚花嵌件螺母就是针对这类小规格螺纹连接场景做的优化设计。先从实际安装边界说，这款螺母做了2mm和3mm两种长度规格，适配不同壁厚的塑胶立柱，M1.6的内螺纹刚好匹配小型设备上的微型螺丝锁紧需求，比如传感器模块的PCB板固定、微型舵机摇臂的螺纹预埋、小型数码产品外壳的螺丝柱补强，都能用到这个规格的嵌件。很多新手工程师选嵌件只看内螺纹规格，忽略外圆的防滑结构，这款螺母的外圆做了多组直纹滚花加周向凸台的组合结构，

　　不是普通的全网纹滚花——直纹滚花负责抵抗螺丝拧入时的螺母跟转扭矩，周向分布的方形凸台是埋入塑胶后形成轴向的卡位，冷却后塑胶填充到凸台的间隙里，能承受远大于光面滚花螺母的轴向拉拔力，不会出现螺丝一拧就把螺母从塑胶柱里拔出来的问题。设计的时候特意把两端都做了倒角导向，不管是热熔埋入、超声波压装还是注塑时直接放在模腔里预埋，导向角都能让螺母顺利对准安装孔，不会出现压装偏斜导致的塑胶柱溢料、螺纹孔错位的问题。两种长度的选型逻辑也很明确：2mm长度款适合总壁厚在2.2-2.5mm的超薄塑胶件，埋入后螺母端面基本和塑胶柱端面齐平，不会凸出影响外观，也不会因为埋入过深导致螺纹啮合长度不足；3mm长度款适合壁厚3mm以上的结构件，

　　更长的嵌合长度能提供更高的锁紧力，适合需要频繁拆装的螺纹连接位置，比如设备的检修盖板固定位，多次拧螺丝也不会出现松脱。做三维建模的时候，特意把外圆的凸台和滚花的细节做了还原，不是简化的光面外圆，不管是做模流分析的时候模拟塑胶填充效果，还是做装配干涉检查，都能直接用这个模型，不会出现实际生产时嵌件和模腔尺寸不匹配的问题。很多小厂做的同规格嵌件，会把外圆的凸台做的太尖锐，压装的时候容易刮伤塑胶孔内壁，导致应力集中，这款螺母的凸台边缘都做了微小的圆角过渡，压装时能顺畅挤入塑胶，同时不会切断塑胶的纤维结构，保证预埋后的连接强度。另外材质选用黄铜也是工程上的成熟选择，黄铜的导热性好，热熔埋入的时候能快速把热量传递给周围的塑胶，

　　让塑胶均匀软化包裹嵌件，不会出现局部过热导致的塑胶烧焦问题，同时黄铜的耐腐蚀性能不错，在普通工业环境下使用不会生锈，不会污染周边的塑胶件，也不会因为锈蚀导致螺纹卡死。在传感器这类精密设备里，嵌件的尺寸一致性要求很高，这款螺母的内螺纹和外圆的同轴度公差控制在0.05mm以内，压装后螺纹孔的垂直度有保证，拧螺丝的时候不会出现偏斜，避免螺丝锁附时顶坏PCB板或者外壳结构。实际生产选型的时候，要注意配合的塑胶柱内孔尺寸，2mm长度款的外圆最大尺寸是2.9mm，对应的预制孔建议做到2.7-2.8mm，压装后有足够的过盈量保证抱紧力，3mm长度款的外圆尺寸一致，预制孔尺寸通用，只是孔深要做到3.2mm以上，给压装预留足够的深度空间，避免螺母顶到孔底导致安装不到位。很多工程师做小型产品结构的时候，容易忽略嵌件的滚花方向，这款螺母的直纹滚花是轴向分布的，相比斜纹滚花，抗扭转能力更强，因为轴向的纹路和螺丝拧入的扭转方向垂直，能提供更大的摩擦阻力，不会出现螺母跟转的问题，这也是针对小螺纹规格拧入扭矩不大但容易跟转的痛点做的设计。另外螺母的两端都做了相同的结构，没有正反方向的区分，自动化装配的时候不需要额外做方向识别，能直接用振动盘上料，减少装配工序的复杂度，提升量产时的装配效率，这一点对于大批量生产的消费电子、传感器产品来说很重要，能减少装配环节的不良率。
