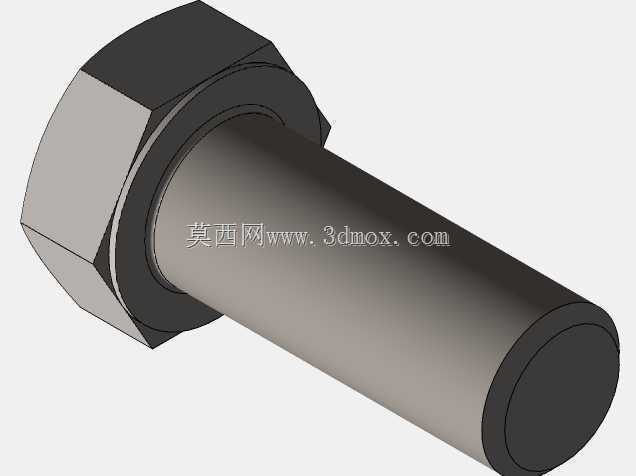

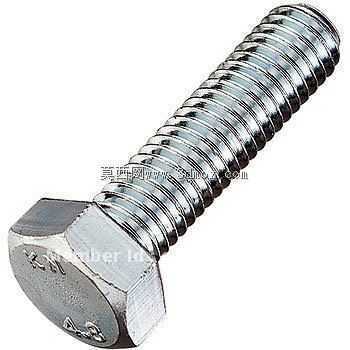

DIN933标准外六角全牙螺栓结构模型

　　在各类机械结构装配场景中，外六角全螺纹螺栓是应用覆盖范围最广的紧固连接件之一，DIN933作为德标体系下的通用螺栓标准，在出口设备、欧标生产线、非标自动化机架搭建、钣金柜体组装、传动部件锁紧等场景中都有极高的使用频次。这类螺栓的设计核心是全螺纹通长排布，区别于半牙螺栓的光杆段结构，全牙设计可以让螺母在螺杆任意位置锁紧，适配不同厚度叠层构件的连接需求，尤其是在薄板拼接、多层钣金叠装、需要调整锁紧位置的工装夹具装配场景中，全牙结构的适配性远高于半牙产品。

　　从结构设计逻辑来看，DIN933螺栓的六角头部采用标准对边尺寸设计，匹配常规呆扳手、套筒、活动扳手的通用夹持规格，头部厚度也符合标准扭矩下的强度要求，避免拧紧过程中出现头部滑棱、变形失效的问题。螺杆部分的螺纹采用标准公制粗牙牙型，牙距符合通用紧固件配套要求，螺纹大径、中径、小径的公差控制在标准范围内，保证和同规格螺母、螺纹孔的旋合顺畅度，不会出现卡滞、滑牙、配合间隙过大的问题。螺栓头部和螺杆的过渡位置设计有标准圆角，避免应力集中导致的螺杆根部断裂，这一细节在承受交变载荷、振动载荷的连接场景中尤为重要，比如电机底座安装、振动输送设备构件连接、行走轮组锁紧等工况下，过渡圆角的存在可以大幅降低疲劳断裂风险。

　　从安装边界来看，这类螺栓的安装需要预留对应六角头部的扳手操作空间，对边方向的操作间隙需要满足扳手转动的最小空间要求，避免出现装配时扳手无法卡入、拧紧角度不足的问题。螺杆长度选型需要根据被连接件总厚度、弹垫平垫厚度、螺母锁紧后的露出牙数综合计算，通常要求锁紧后螺杆露出螺母2-3个牙距，既保证螺纹旋合长度足够满足锁紧强度，也不会因为螺杆过长导致干涉其他运动部件。在不同的应用场景中，这类螺栓的配套使用方式也有区别：静态承重的机架连接通常搭配平垫增大接触面积，搭配弹垫实现防松；存在持续振动的工况则需要搭配防松螺母、止退垫圈或者螺纹胶使用，避免长期运行后螺栓松动脱落；有防腐要求的户外设备、食品机械场景则会选用对应表面处理的版本，比如镀锌、达克罗、不锈钢材质的同标准螺栓，适配不同的使用环境。

　　建模过程中需要重点还原的细节包括六角头部的倒角结构、头部顶面的标识区域、螺纹的真实牙型轮廓、头部与螺杆的过渡圆角，这些细节不仅影响模型的视觉真实度，更重要的是在做虚拟装配、干涉检查时，能够准确还原真实零件的装配边界，避免出现虚拟装配中无干涉、实际生产装配时出现结构干涉的问题。比如很多新手建模时容易忽略六角头部的倒角，导致装配模拟时头部和安装沉孔的配合出现偏差，或者螺纹牙型建模不标准，导致和配套螺母的旋合模拟出现错位。另外全螺纹段的收尾部分也需要符合实际加工特征，螺纹不会直接在螺杆末端截断，而是有自然的退刀收尾结构，这一细节在做端部干涉检查时也会影响判断结果。

　　在设备选型阶段，这类螺栓的选用需要结合连接副的受力情况计算所需的螺栓强度等级，8.8级、10.9级、12.9级的螺栓对应不同的抗拉强度、屈服强度，匹配不同载荷要求的连接场景，模型中还原标准的外形尺寸，可以帮助设计人员在三维装配阶段快速完成排布，统计所需螺栓的规格、长度、数量，生成准确的BOM清单，减少后续生产采购阶段的错漏。很多非标设计人员在做设备装配时，会直接调用标准件模型完成排布，不需要从零开始建模，大幅提升设计效率，同时标准件模型的尺寸准确性也能保证后续出工程图时的尺寸标注准确，指导生产装配环节的操作。
