家具滑动式插销门闩锁固结构

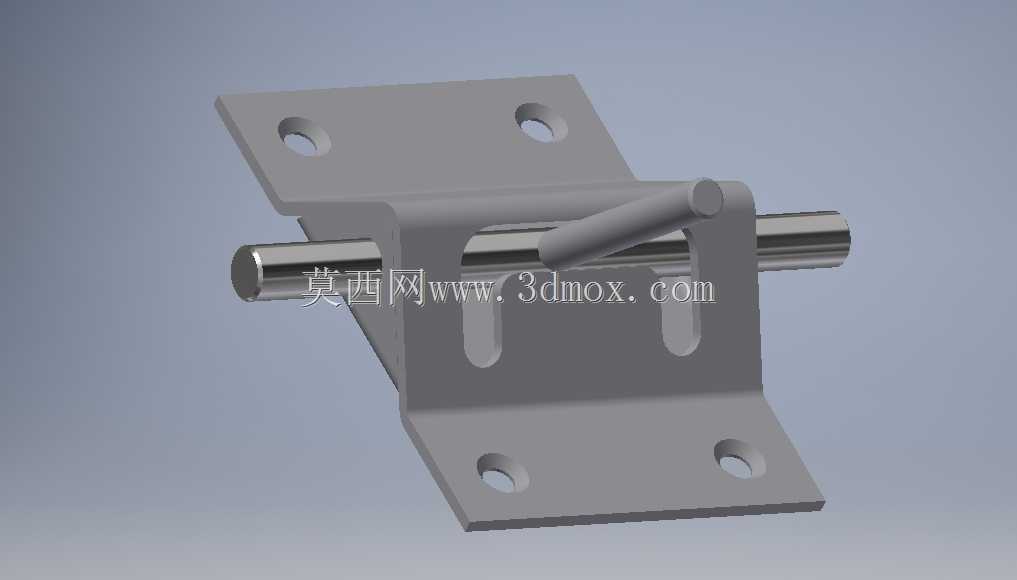

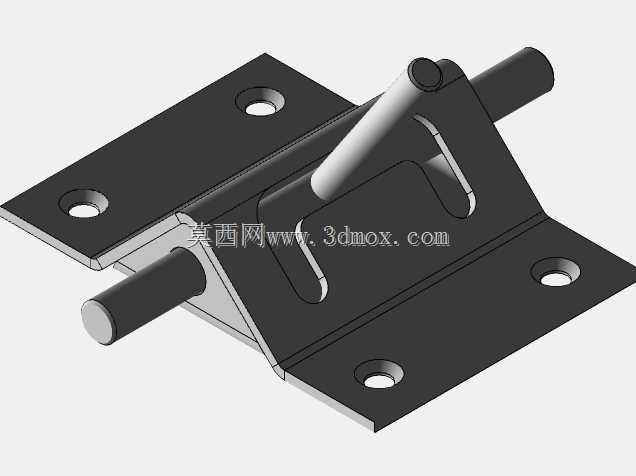

　　这款滑动式门闩结构，是家具、小型设备舱门、轻型防护围挡场景中常用的锁固组件，日常在木质柜体检修门、车间小型设备侧护板、户外轻型配电箱柜门、仓储笼侧开门等位置都能见到这类结构的应用，相比旋转式搭扣，它的横向滑动行程更可控，锁止状态下不会因为设备运行的小幅振动出现自行松脱的问题。从结构组成来看，整个组件包含折弯成型的安装支座、横向滑动的光轴插销、以及支座上一体冲压出的导向限位槽，安装支座采用冷轧钢板折弯成型，上下两个安装翼面各预留两个沉头安装孔，安装时可以直接通过沉头螺丝将支座固定在门框的固定侧，插销伸出时可直接插入门框活动侧对应的销孔内，实现门体的锁止，向后拉动插销即可解除锁止状态，操作时不需要额外的把手，

　　直接拨动插销上的弯折拨杆就能完成动作，拨杆的弯折角度刚好适配手指施力的角度，操作时不会出现打滑的问题。设计过程中，首先要考虑的是安装边界的适配性，支座的整体折弯高度需要匹配门体与门框之间的安装间隙，通常这类轻型门闩的适配间隙在3mm到8mm之间，支座的安装孔距按照通用家具五金的安装模数设定，四个安装孔的位置可以兼容市面上多数轻型柜门的预装孔位，不需要现场重新打孔就能完成替换安装。导向槽的设计是整个结构的核心，支座立面上的两个长圆形导向槽，既可以给插销提供滑动导向，又能限制插销的最大滑动行程，避免插销被完全拉出导致零件散落，插销的光轴直径与导向槽的宽度采用间隙配合，配合间隙控制在0.1mm到0.2mm之间，既保证滑动顺畅无卡滞，

　　又不会因为间隙过大导致插销出现径向晃动，锁止时插销的伸出长度需要达到15mm以上，保证插入对应销孔后有足够的啮合长度，即使门体出现小幅变形也不会出现插销脱出的问题。材质选择上，支座部分常规采用1.5mm厚的冷轧钢板冲压成型，表面做喷塑或者镀锌处理，适配室内或者轻度户外的使用场景，插销采用冷拉圆钢加工，表面做镀锌防锈处理，拨杆与插销之间采用铆接固定，连接强度可以承受日常开关操作的施力，不会出现拨杆脱落的问题。实际选型使用时，需要先确认门体的厚度以及门框的安装空间，若门体为厚度20mm以下的木质或者薄金属板材，这款结构的锁固强度完全可以满足使用需求，若应用在振动较大的设备舱门上，可以在插销末端增加一个弹簧卡位结构，

　　不过这款基础款结构依靠滑动阻尼已经可以应对多数常规场景，不需要额外增加弹簧组件，结构更简单，后期维护也更方便，出现卡滞时只需要在插销表面涂抹少量润滑脂就能恢复顺畅滑动。安装时需要注意，支座的固定面必须与门体的开合面保持垂直，插销的滑动方向需要与门体的开合方向垂直，否则插销伸出时会与销孔出现错位，导致开关卡滞，销孔的内径需要比插销直径大1mm左右，预留一定的安装调整余量，降低现场安装的对位难度。
