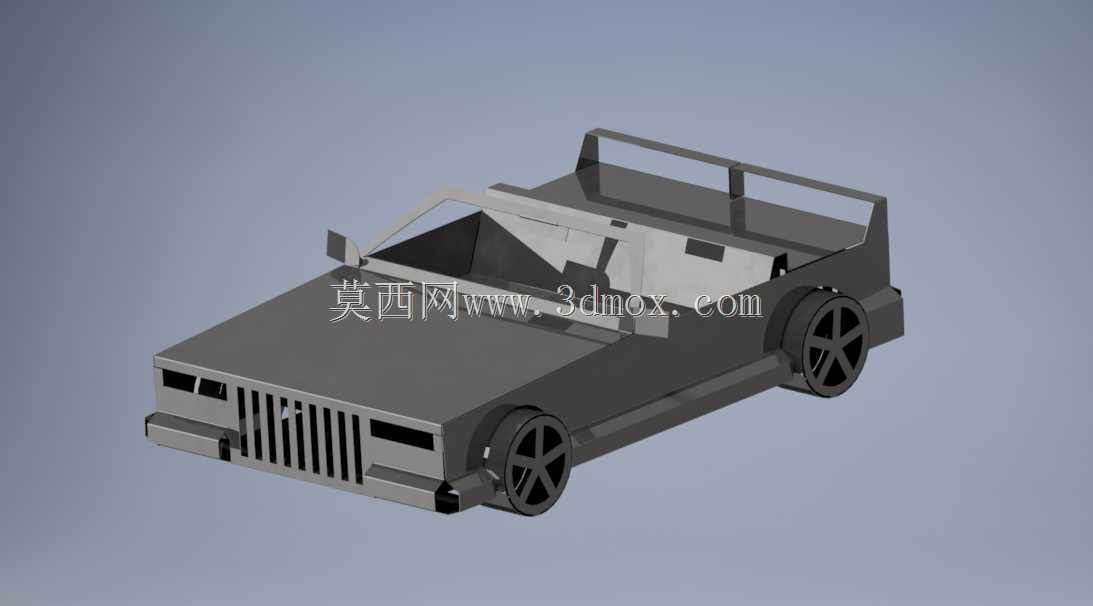

钣金折弯工艺演示敞篷小车结构

　　这款钣金小车结构并非面向量产乘用车辆开发，核心作用是作为钣金折弯工艺的具象化验证载体，在车间工艺培训、折弯工序可行性验证场景中，能让一线操作、设计人员快速理解多道次折弯成型的边界限制。整个车体全部采用等厚薄板材料加工，没有额外的铸造、机加拼接零件，所有结构特征都通过激光下料后折弯、扣合实现，完全贴合常规钣金加工车间的现有工序能力，不需要新增特殊工装或者定制刀具就能完成加工。

　　从结构设计逻辑来看，车头的进气格栅区域采用连续窄边折弯成型，每道折弯的R角统一匹配车间现有折弯机下模的标准R值，避免出现过小折弯R导致的板材外侧拉裂、内侧起皱问题，相邻折弯边的间距预留了足够的下模让位空间，不会出现折弯时模具与已成型边干涉的情况。车头两侧的灯位采用缺口式折弯避让，不需要额外焊接灯座结构，直接通过板材缺口预留安装位，减少后续拼接工序。驾驶舱区域的挡风玻璃支架采用单边折弯翻边结构，翻边高度控制在板材厚度的8倍范围内，既保证支架的结构刚度，避免薄板受外力出现翘曲变形，又不会因为翻边过高导致折弯时出现角度回弹超差的问题。

　　车身侧围采用整板一体折弯成型，从车头侧部一直延伸到车尾防滚架区域，没有额外的拼接焊缝，减少焊接变形对整体尺寸精度的影响。车尾的防滚架结构并非采用管材焊接，而是通过板材多次折弯成矩形截面的梁结构，梁的截面边长匹配板材折弯的最小成型尺寸，相邻梁的连接位置采用折弯扣合结构，不需要额外加装角码固定，扣合后可通过点焊或者拉铆实现永久固定，装配效率远高于常规管材焊接结构。车轮部分的轮辐同样采用钣金冲压折弯成型，五辐式的轮辐结构每道折弯边都做了角度补偿设计，抵消折弯回弹带来的角度误差，保证轮辐安装后端面跳动量控制在合理范围内，轮毂与车体的连接位置预留了标准的轴类安装孔，孔位边缘做了翻边强化处理，提升薄板孔位的承重能力，避免长期受力出现孔位变形、轴件松旷的问题。

　　从安装边界尺寸来看，整车的所有外轮廓尺寸都匹配常规折弯机的工作台进深，下料尺寸没有超出常规板材的标准幅面，加工时不需要对板材进行提前拼接，减少原材料损耗。车体内部的空间预留了足够的安装间隙，可根据演示需求加装小型动力模块、传感组件，作为小型移动演示平台使用，底盘位置的折弯边做了外翻处理，既提升底盘的整体刚度，又避免锐边外露造成的操作划伤风险。整个结构的折弯工序排布遵循从内到外、先小边后大边的原则，先完成内部小特征的折弯，再进行外围大面的折弯成型，避免工序顺序错误导致已成型特征被模具压伤。在实际工艺验证过程中，这款结构能快速测试不同厚度薄板的折弯回弹率、最小折弯边距、多道次折弯的累积误差控制效果，相比抽象的工艺试片，具象的小车结构更易观察折弯变形的整体影响，也能用于新入职钣金操作人员的实操考核，通过成品的成型精度判断操作人员对折弯工序的掌握程度。同时这类全钣金结构的设计思路，也可以平移到小型自动化设备的外罩、薄型转运工装、教学演示教具的开发中，在保证结构强度的前提下最大化减少零件数量，降低装配与加工成本，所有连接位置都采用无额外紧固件的扣合设计，拆解维护也更加便捷，不需要特殊工具就能完成整体拆装。
