内六角圆柱头紧固螺栓DIN912结构设计

　　在各类机械装配场景中，螺纹紧固件的选型直接决定了整机结构的连接可靠性与装配维护效率，DIN912标准内六角圆柱头螺栓是目前工业装配领域应用覆盖极广的一类紧固元件，从精密仪器仪表的内部结构锁附，到自动化设备的机架拼接、工装夹具的模块固定，再到机床部件的定位锁紧，都能见到这类紧固件的应用身影。不同于外六角螺栓需要预留足够的扳手操作空间，内六角圆柱头的结构设计可以让螺栓头部完全沉入沉孔内，既能够避免连接部位外凸带来的剐蹭风险，也能在空间局促的装配位置完成锁紧操作，这一特性让它在紧凑型设备的结构设计中成为优先选型对象。

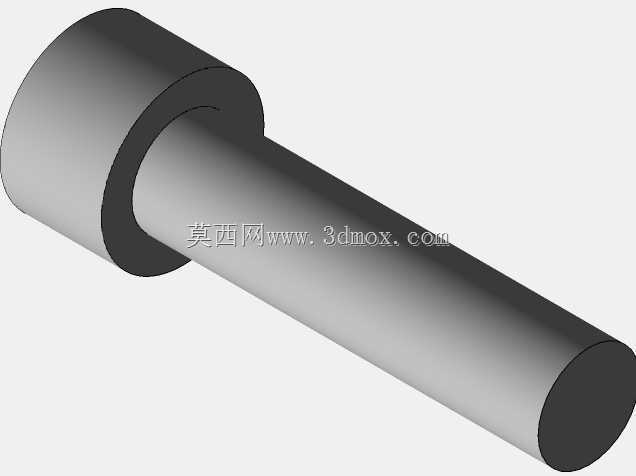

　　从结构设计逻辑来看，这款螺栓的头部采用等直径圆柱造型，内部加工标准规格的内六角驱动孔，驱动孔与圆柱头保持严格同轴度，避免拧紧过程中出现偏载导致的孔壁变形或螺栓头部开裂。杆部的螺纹段采用公制标准粗牙螺纹设计，螺纹牙型经过合理的公差匹配，能够与对应规格的标准内螺纹形成稳定的啮合副，螺纹收尾处设置合理的退刀结构，避免螺纹末端应力集中导致的杆部断裂风险。光杆段的直径与螺纹小径保持合理的尺寸匹配，既能够保证穿入安装孔时的顺畅性，也能在受横向剪切力时提供足够的支撑强度。

　　在实际安装边界的适配性上，这类螺栓的头部高度、内六角对边尺寸都严格遵循DIN912标准的公差要求，设计沉孔时只需要按照标准给定的沉孔直径、沉孔深度参数预留加工余量，就能保证螺栓头部完全沉入安装面以下，不会出现突出安装面的情况。不同长度规格的螺栓，其螺纹段长度也对应标准要求，短规格螺栓采用全螺纹设计，适配薄型连接件的锁附需求，长规格螺栓保留一定长度的光杆段，在需要铰制孔定位的连接场景中，光杆段可以与安装孔形成小间隙配合，辅助实现两个连接件的定位精度，减少额外定位销的使用。

　　从功能特性角度来说，内六角驱动的结构可以通过六角扳手传递更大的拧紧扭矩，相比一字槽、十字槽的螺钉，不容易出现驱动槽滑牙的问题，反复拆装的耐用性更强，适合需要定期维护拆卸的设备连接部位。圆柱头的下端面与杆部保持严格的垂直度，拧紧时端面能够与被连接件表面均匀贴合，不会出现偏压导致的连接件局部变形，预紧力的传递也更加均匀，能够有效降低长期受振动载荷时出现螺纹松动的概率。在传感器这类精密元件的安装场景中，这类螺栓的头部沉装设计不会突出安装基准面，不会干扰周边敏感元件的布置，也不会因为外凸结构勾挂线缆或其他周边部件，同时稳定的预紧力能够保证传感器的安装位置长期保持稳定，避免因为连接松动导致的检测精度偏差。

　　建模过程中需要重点关注几个关键尺寸的匹配：内六角孔的深度需要满足扳手插入深度要求，过浅会导致扳手接触长度不足，拧紧时容易打滑磨损孔壁，过深则会削弱螺栓头部的结构强度，在大扭矩拧紧时出现头部胀裂问题。螺纹的起始端需要加工合理的导入倒角，方便装配时快速对准内螺纹孔，避免首牙错扣导致的螺纹损伤。头部与杆部的过渡位置设置合理的圆角，避免直角过渡带来的应力集中，提升螺栓在交变载荷下的疲劳强度。所有尺寸的公差设定都需要匹配标准件的量产加工精度，保证模型导出后能够直接用于装配干涉检查、安装孔位设计校核等实际工程场景，不需要额外调整尺寸参数就能适配常规的装配设计需求。
