金属条式床架支撑结构三维设计

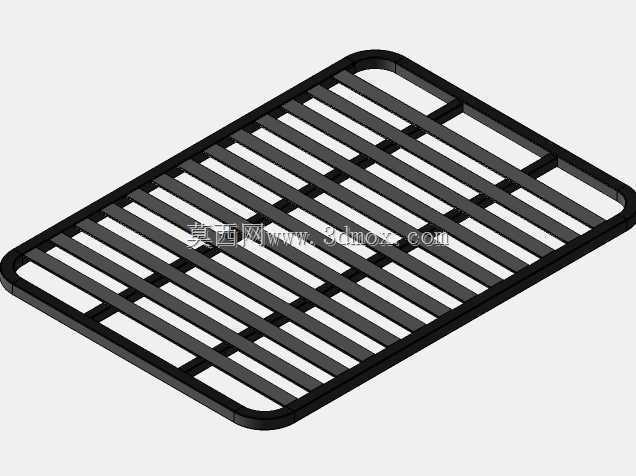

　　这款排骨架式床支撑结构，主要面向民用卧室家具、公寓配套家具、快捷酒店客房家具的装配场景，作为床垫的底部承托构件使用，替代传统整板式床板，在保证承重性能的前提下大幅降低床体自重，同时提升床垫底部的空气流通效率，避免长期使用过程中床垫底部积潮发霉。从结构设计逻辑来看，整体采用圆角矩形外框作为承载边界，外框杆件采用闭合型材结构，边角位置做大圆弧过渡处理，一方面避免安装、搬运过程中尖锐边角磕碰伤人，另一方面圆弧过渡能够分散边角位置的应力集中，避免长期承重后外框焊缝位置出现开裂变形。内部承托条采用平行等距排布的横向杆件设计，杆件间距经过承重测算，既能够保证对不同厚度弹簧床垫、乳胶床垫、棕榈床垫的均匀支撑，避免床垫局部受力不均出现凹陷，

　　又不会因为杆件过密造成材料浪费、整体重量上升。相邻横向承托杆件之间设置有纵向连接筋，将所有横向杆件连为整体受力体系，当床面局部承受集中载荷时，载荷能够通过纵向连接筋快速分散到相邻的多根横向杆件上，再传递到外框结构最终传导至床架支腿，避免单根杆件受力过载出现弯折。设计过程中充分考虑了安装适配边界，外框的整体尺寸匹配常规民用床品的内框安装尺寸，能够直接适配市面上多数成品床的床框内嵌安装需求，不需要额外对床框进行裁切改造；外框杆件的截面尺寸经过选型校核，在常规成人双人使用的载荷工况下，整体形变量控制在床垫可适配的范围内，不会因为形变过大造成床垫滑动或者局部塌陷。从实际使用的功能特性来看，这种条式镂空结构相比整板床板，透气性能提升明显，

　　尤其是在南方潮湿地区使用时，床垫底部的空气能够顺着杆件之间的间隙自由流通，减少潮气积聚，延长床垫的使用寿命；同时金属材质的结构相比木质排骨架，不存在受潮变形、虫蛀、开裂的问题，长期使用的结构稳定性更好，承重冗余量更高，能够适配大重量床垫以及大体重使用者的承载需求。结构的连接位置全部采用满焊处理后做打磨整平，表面做哑光喷塑处理，既提升了整体的防锈耐腐蚀性能，也避免焊接毛刺划伤安装人员或者床垫面料。在建模过程中，所有杆件的拼接位置都做了贴合处理，不存在干涉间隙，外框的圆角曲率与内部杆件的排布间距完全匹配实际生产的下料尺寸，能够直接导出工程图用于型材下料、焊接工装的定位设计，不需要二次调整尺寸比例。考虑到实际运输环节，

　　整体结构为一体化焊接成型，不需要现场组装杆件，安装时只需要将整体结构嵌入床框内的支撑台阶上，或者通过配套的角码固定在床侧梁上即可，安装工序简单，现场装配效率高，不需要复杂的安装工具。结构的整体厚度控制在合理范围内，不会过多占用床体的垂直空间，能够保证床垫放置后床面高度符合日常使用的人体工学要求，避免床面过高造成上下床不便。
