壁挂式板式采暖散热器结构造型

　　该作品呈现的是一种壁挂式板式采暖终端，主要用于住宅、办公室、宿舍、商铺等集中供暖或独立水暖系统中。设备通过内部循环热水将热量传递到外侧金属板面，再依靠自然对流和表面辐射向室内放热，适合在墙面空间有限、地面需要保持整洁的场所使用。与落地式采暖设备相比，这类结构不占用地面位置，管路可沿墙脚或暗装槽布置，在小户型、走廊、厨房及改造项目中具有较好的布置适应性。

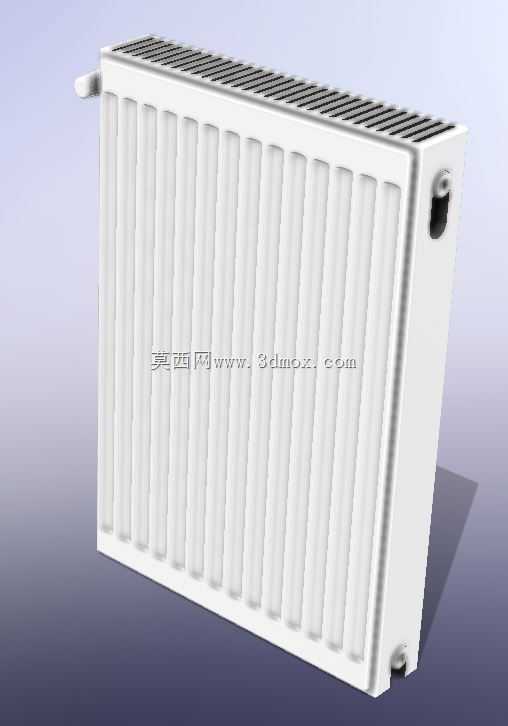

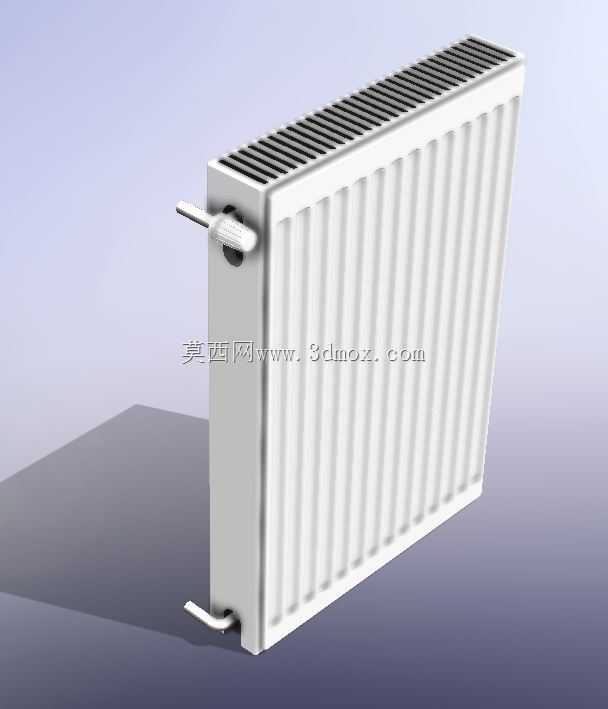

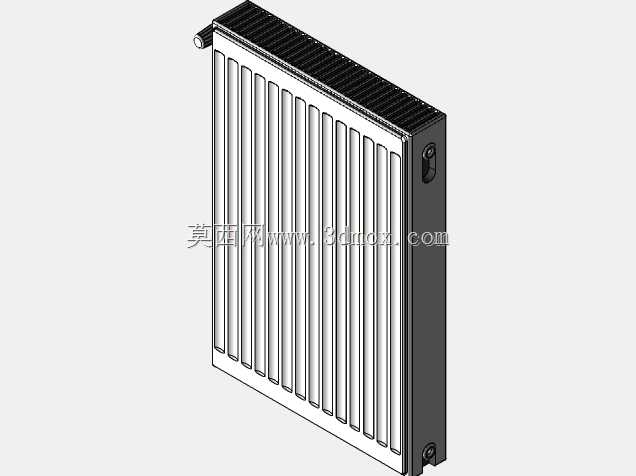

　　从结构组成看，模型重点表达了矩形散热主体、顶部对流格栅、侧向接口以及端部连接区域。主体采用多道竖向板面造型，既形成连续的散热面，也增强了薄板构件的刚性，减少大面积金属板在承压和温度循环下的变形风险。顶部格栅区域用于引导冷空气从下部进入、热空气从上部流出，使对流路径更加顺畅。侧部接口位置预留了与供回水管路连接的边界，建模时需要关注接口中心高度、螺纹规格、阀门操作空间以及检修拆卸距离，避免现场安装后出现扳手无法就位或管路与墙面干涉的问题。

　　设计思路上，这类散热器并非单纯追求外形规整，而是在换热效率、承压能力、安装维护和室内安全之间取得平衡。板面间距、折边深度和内部流道组织会影响水流分布与温度均匀性；外壳边角应避免突出锐边，尤其在人员频繁经过的走道、儿童活动区域，圆角和收边结构更利于使用安全。背部与墙面之间需要保留适当间隙，既保证空气循环，也防止墙面长期受热产生局部温差痕迹。挂装点的位置应结合设备充满水后的总重量确定，支架不能只按空载壳体考虑，还要兼顾热胀冷缩带来的微小位移。

　　外形尺寸方面，板式散热器通常以高度、宽度和厚度确定安装边界。高度影响窗台下方、栏杆旁或墙面开关附近的兼容性；宽度决定单组供热能力及与窗帘、家具、插座的相对位置；厚度则关系到行人通道净宽。三维建模时应把墙体完成面、挂架厚度、进出水管走向、截止阀和放气阀操作范围一并纳入装配校核。若用于BIM布置或家装方案评审，还应检查散热器前方是否被沙发、柜体、长窗帘遮挡，因为遮挡会明显削弱对流换热效果。

　　在工程应用中，该类构件常作为暖通系统末端设备选型对象。模型可用于展示产品外观、核对安装空间、制作施工交底动画或进行展厅方案演示。结构设计人员还可据此延伸不同片宽、不同高度和不同接口方向的系列化方案，使同一造型平台适配多种房间热负荷与墙面条件。
