50毫米带刹车方形安装万向脚轮结构

　　在工业设备、商用家具、移动工装的移动支撑场景中，脚轮作为直接接触地面、承载整机重量同时实现灵活转向与位置固定的核心部件，其结构合理性直接决定了设备移动的顺畅度、停放的可靠性以及长期使用的耐用性。这款轮径50毫米的带刹车万向脚轮，采用方形法兰安装结构，适配绝大多数需要底部移动支撑的设备安装基面，在设计阶段就充分考虑了中小载荷场景下的使用需求，轮体采用硬质耐磨材质，适配环氧地坪、水泥地面、瓷砖地面等多种常见工业与商用地面环境，不会在常规地面留下难以清理的轮印，同时滚动阻力控制在较低区间，单人即可轻松推动搭载该脚轮的百公斤级设备完成工位转移。

　　从功能结构来看，这款脚轮的回转支撑部分采用内置钢珠的回转盘结构，方形安装法兰上预留四个对称分布的安装孔，安装时可通过螺栓直接固定在设备底部的安装板上，安装孔的位置公差经过严格校核，可适配市面上多数标准脚轮安装位，无需对设备基面做二次扩孔或焊接调整。回转盘与轮架之间采用铆接加固结构，在承受额定载荷时不会出现回转卡顿、架体变形的问题，360度回转的结构设计让设备在狭小空间内也能完成转向、横移等操作，无需预留过大的转向操作空间，尤其适合车间内密集排布的小型设备、工位周转车、可移动工作台的使用场景。

　　集成的刹车结构是这款脚轮的核心功能部件，刹车拨片采用外延式设计，操作人员无需弯腰下蹲，用脚尖即可轻松拨动拨片完成刹车锁定与解锁操作。刹车锁定状态下，金属刹车块会同时抵紧轮面与回转盘结构，既限制滚轮的滚动，也限制轮架的水平回转，避免设备停放在有轻微坡度的地面时出现溜滑、转向偏移的问题，在设备需要固定工位作业时，能够提供稳定的支撑，不会因为人员倚靠、设备作业振动出现位置偏移。拨片的操作力经过反复调校，既不会因为操作力过大导致踩踏费力，也不会因为操作力过小在设备振动时出现刹车自动松脱的问题。

　　在外形尺寸与安装边界的设计上，这款脚轮的安装法兰边长、安装孔中心距、整体安装高度都经过精准匹配，轮径50毫米的尺寸设定，既保证了足够的越障能力，能够轻松越过地面常见的线缆槽盖板接缝、3毫米以内的地面凸起，又不会因为轮径过大导致设备整体安装高度过高，影响设备的重心稳定性。轮架部分采用加厚金属板材冲压成型，表面做发黑防锈处理，在车间多油污、多潮气的环境下也不会轻易出现锈蚀剥落的问题，轮体与轮架之间的轮轴采用销轴加卡簧的固定结构，长期使用不会出现轮轴脱出、轮体晃动的问题，日常维护时仅需定期清理缠绕在轮轴处的线缆、纤维杂物即可，无需复杂的润滑保养。

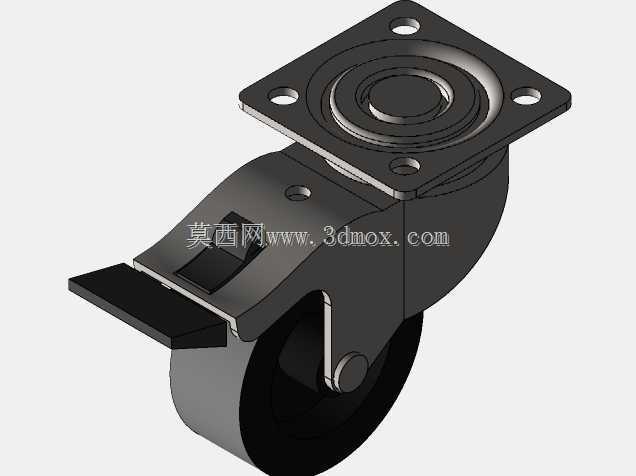

　　从实际选型适配的角度来看，这款脚轮适合安装在小型仪器仪表推车、可移动工具柜、轻型自动化设备机架、商用展示架等产品上，单轮额定载荷能够满足中小重量设备的支撑需求，四个脚轮搭配使用时，整体承载冗余量充足，即使出现局部载荷偏载的情况，也不会出现轮架变形、滚轮碎裂的问题。在三维建模过程中，这款模型完整还原了脚轮的所有装配细节，包括安装法兰的倒角、回转盘的配合间隙、刹车拨片的转动行程、轮体的曲面弧度，结构工程师在做设备整体设计时，可以直接将该模型导入装配体中，校核底部安装空间、检查与周边结构的干涉情况，无需从零开始绘制脚轮模型，能够大幅缩短设备研发阶段的建模周期，同时模型的尺寸参数完全按照实物1:1还原，不会出现导入装配后安装位不匹配、高度尺寸偏差导致的设备整体高度不符合设计要求的问题。

　　在实际生产装配环节，这款脚轮的安装流程十分简便，仅需在设备底部安装板预先打好对应位置的安装孔，使用螺栓加防松垫片锁紧即可完成安装，无需额外的焊接、粘接工序，后期如果脚轮出现损坏，也可以单独拆卸更换，无需对设备底部结构做破坏性拆解，能够降低设备后期的维护成本。刹车结构的所有活动部件都做了圆角处理，没有尖锐的毛刺棱角，操作人员操作刹车时不会被划伤，轮体的边缘也做了圆弧过渡，在移动过程中即使碰到人员脚部，也不会造成严重的磕碰伤害，符合工业设备的安全设计要求。
