50mm带刹车万向平板脚轮结构设计

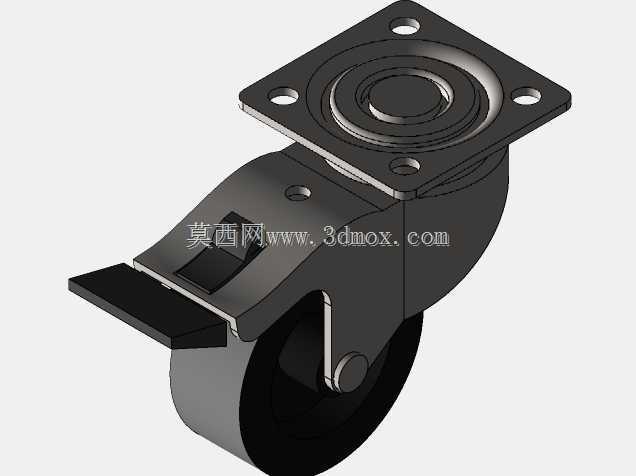

　　在轻型工业设备、商用移动柜体、小型仪器推车、车间周转料架的移动支撑场景中，这类50毫米轮径的带刹车万向脚轮是应用频次极高的通用支撑行走部件，日常选型中往往需要兼顾转向灵活性、制动可靠性、安装便捷性与承载稳定性，这款脚轮的三维结构完整还原了实体产品的所有装配细节，可直接用于设备整体装配的干涉校验、运动仿真与BOM清单统计。从实际使用场景来看，这类小轮径脚轮多用于单轮承载50-80kg的轻型移动场景，比如实验室小型仪器台、电商仓储拣货车、商用展示架、办公移动柜、车间小型工具周转车等场景，既需要在平整的环氧地坪、瓷砖地面、PVC地板上顺畅推行，也需要在临时停靠时通过刹车结构锁定轮体转动与支架转向，避免设备受外力碰撞出现滑移移位。

　　这款脚轮采用顶部方形法兰安装结构，安装板上预留四个对称分布的沉头安装孔，安装时可直接通过螺栓将脚轮固定在设备底部的安装平面上，不需要额外设计焊接支架或者转接结构，安装边界清晰，安装板的平面度公差在结构设计中做了合理预留，避免安装时因板面翘曲导致支架转动卡滞。转向结构采用标准的推力轴承配合回转支承结构，支架可绕安装板中心轴线360度水平回转，推行过程中可随外力方向自动调整行进角度，转向阻尼设计合理，既不会因为阻尼过小出现推行时轮体摆振，也不会因为阻尼过大导致转向费力，适配人工推行的使用场景。刹车结构采用踏板式双锁定设计，踩下刹车踏板后，楔形刹车块会同时抵紧轮体圆周面与支架回转部位，同时锁定轮体的滚动自由度与支架的转向自由度，

　　相比仅锁定轮体转动的单刹车结构，锁定后不会出现轮体转向偏移，停靠稳定性更好，踏板的踩踏行程与触发力度做了适配人工操作的优化，穿着普通工作鞋即可轻松完成刹车与解锁操作，不需要额外借助工具。轮体采用单轮弧面设计，轮面材质为硬质耐磨橡塑材质，滚动阻力小，推行过程中噪音低，不会划伤平整地面，轮芯通过销轴与两侧支架铰接，销轴两端做了防松脱结构设计，长期使用不会出现销轴窜动脱落的问题。支架部分采用冲压成型的金属支架，整体做了发黑防锈处理，结构强度经过受力校核，在额定承载范围内不会出现支架变形、断裂的问题，支架与轮体的铰接间隙控制合理，既保证轮体转动顺畅，也不会出现过大的旷量导致推行时轮体晃动。从建模逻辑来看，整个模型按照实际装配关系搭建，

　　安装板、回转支架、刹车踏板、轮体、销轴、弹簧复位件等零件均为独立可编辑的实体，可直接拆分出工程图用于生产加工参考，各零件之间的配合间隙完全符合实际装配公差要求，导入装配体后不会出现配合干涉问题，对于做设备整体设计的工程师来说，不需要再从零开始绘制脚轮模型，可直接调用完成设备底部的行走机构布局，大幅缩短设计周期。在实际选型匹配时，需要注意安装面的开孔位置要与脚轮安装板的孔位对应，设备整体高度要算上脚轮的总高度，预留足够的安装空间，同时四个脚轮的安装平面要保证共面，避免出现个别脚轮悬空受力不均的问题，这类带刹车万向脚轮通常搭配两个定向轮使用，也可四个全部采用万向轮，获得更好的转向灵活性，具体可根据设备的推行场景与转向需求调整配置。
