低成本框架式纸箱自动折叠成型设备

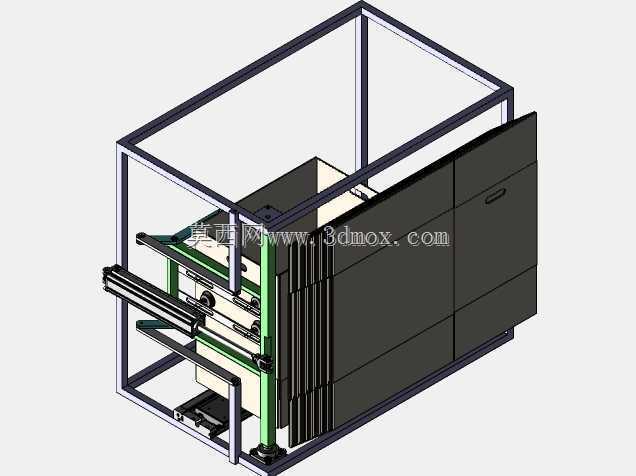

　　在电商仓储、快消品生产、小商品加工的末端包装环节，纸箱折叠工序长期存在人工作业效率波动大、折边精度一致性差、重复劳动强度高的痛点，尤其是中小批量多规格的包装场景，大型高速开箱机的采购与调试成本过高，人工折箱又难以匹配前端产线的连续出料节奏，这类轻量化框架式纸箱折叠设备的设计，正是瞄准了中小产能场景的成本与效率平衡需求。设备采用铝型材拼接的开放式框架作为主体承载结构，这种选型思路并非随意选择，而是充分考虑了中小加工厂的现场改造条件：铝型材框架无需焊接作业，现场可根据场地净高、产线对接高度灵活调整支脚长度，框架的横向与纵向型材均预留标准T型槽位，后续如果需要适配不同尺寸的瓦楞纸箱，仅需松开T型螺栓调整折边机构的安装位置即可，

　　无需重新切割焊接主体结构，大幅降低了后期改型的加工成本。从功能布局来看，设备的折箱执行机构集中布置在框架中部的作业腔体内，侧部的立式板材区域预留了电气元件安装空间，可将电磁阀、继电器、接线端子等元件集成在封闭护板内侧，既避免车间粉尘、瓦楞纸屑落入电气回路造成故障，也能防止作业人员误触运动部件发生安全风险。前端伸出的导料结构可直接对接上游的纸箱储料仓或者人工上料工位，待折叠的瓦楞纸板展开后送入作业位，侧边的折边推块会先完成纸箱短边的折痕压合，再通过纵向的压合机构完成长边折边与底部的初步扣合，整个动作流程没有冗余的复杂行程，每个执行元件的动作行程都做了限位优化，尽可能缩短单工位的作业周期。设计阶段特意控制了设备的整体安装边界，

　　框架的横向宽度控制在1.2米以内，纵向深度不超过1米，整体高度可根据现场作业需求在1.6米到1.9米之间调整，不需要额外开挖地面基础，仅需在平整的水泥地面上通过底部的可调脚杯调平即可投入使用，对于车间面积紧张的小型加工厂、电商云仓来说，这种紧凑的尺寸设计可以直接将设备布置在包装台旁边，不需要单独预留大面积的设备安装区。折边机构的执行端采用了软质包胶的压头设计，接触瓦楞纸面的位置不会因为硬挤压造成纸箱表面压痕、破损，尤其是针对印刷面的彩印瓦楞箱，软质压头可以有效保护印刷图层不被刮花，避免折箱过程中产生外观不良品。框架的后侧预留了气源处理元件的安装位，如果工厂现有压缩空气气源，直接接入0.5-0.

　　7MPa的压缩空气即可驱动所有气动执行元件，不需要额外配置液压站等复杂动力源，日常维护仅需要定期检查气源油雾器的油量、清理折边机构缝隙里积存的纸屑即可，维护门槛极低，没有专业机修人员的小型工厂也能完成日常保养。不同于大型高速开箱机只能适配固定几个规格的标准纸箱，这款设备的折边推块位置、压合行程都可以通过手拧螺栓快速调整，从最小的12号邮政小箱到常规的3号电商箱，调整时间不超过10分钟，完全能满足中小商家多SKU、小批量的包装换型需求。设备的护板采用分体式拼接设计，每一块护板都可以单独拆卸，如果某个位置的执行机构出现卡滞、需要更换易损件，不需要拆解整个框架，仅需拆下对应位置的护板就能完成维修作业，大幅缩短了故障停机时间。在结构强度校核阶段，框架的型材选型特意做了冗余设计，即使长时间连续作业，框架也不会因为反复的机构冲击产生晃动，保证折边位置的精度长期稳定在±1mm以内，折好的纸箱可以直接进入下一道装货、封箱工序，不需要人工再去校正折边错位的问题。
