CBR250RR摩托车新款原型链轮护盖设计

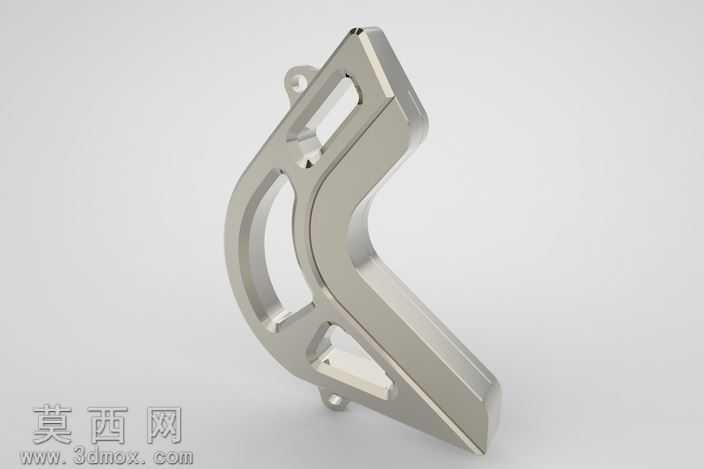

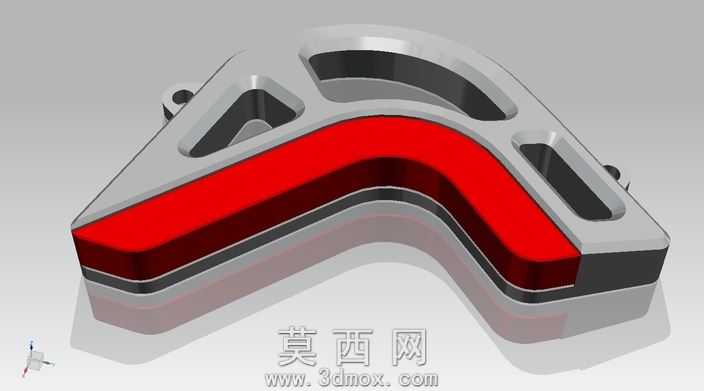

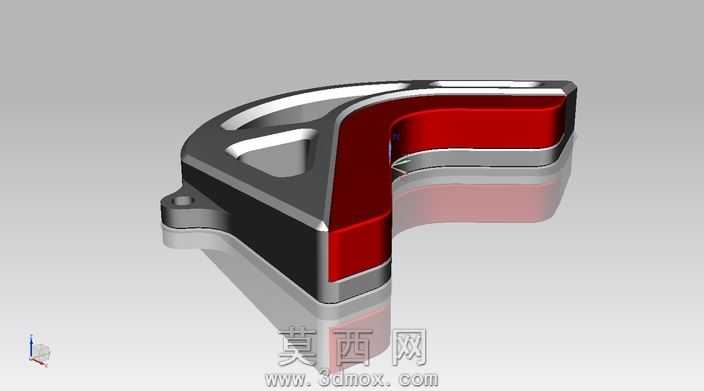

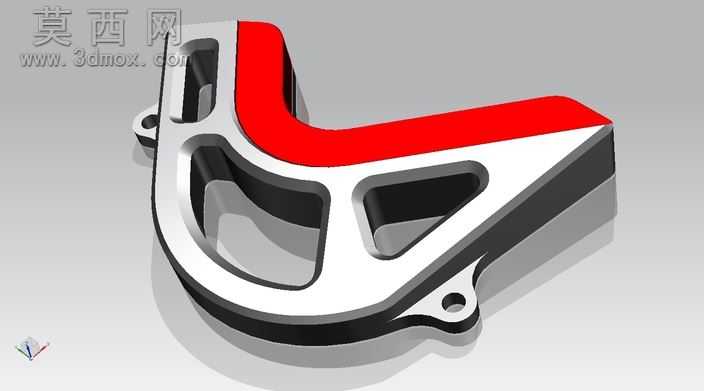

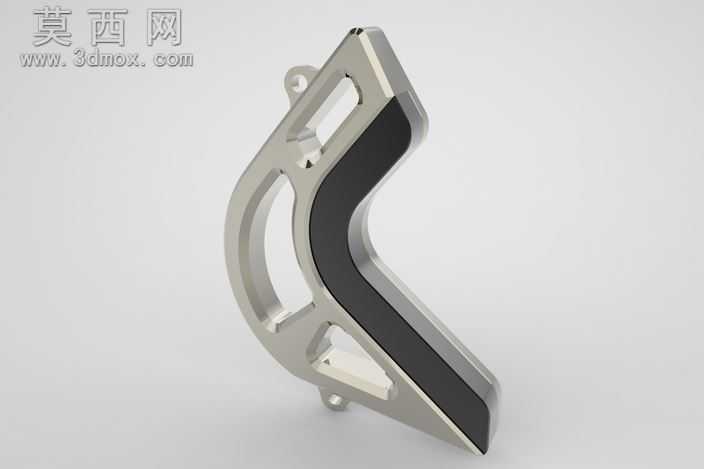

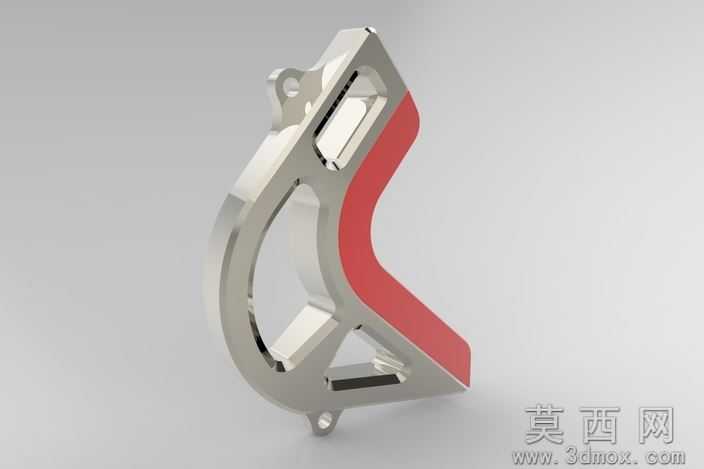

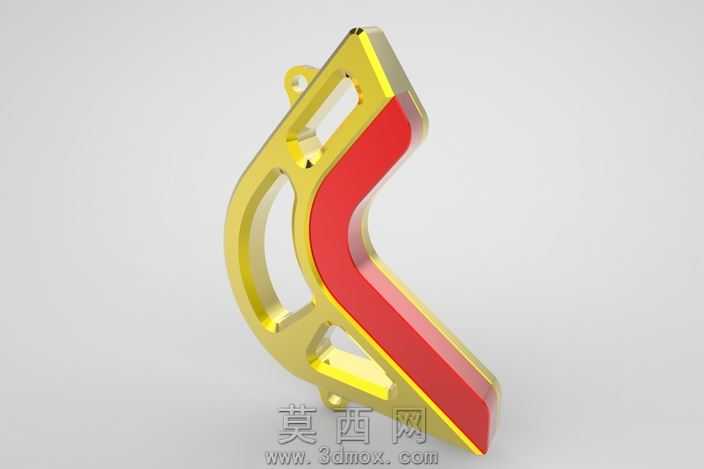

该链轮护盖为适配CBR250RR车型的全新原型设计，采用三维参数化建模完成整体结构搭建，建模过程中优先匹配车型链轮区域的安装点位尺寸，精准还原护盖与车架、链轮周边部件的装配间隙，避免实装后出现干涉问题。整体造型采用流线型弯折结构，贴合摩托车后轮传动区域的轮廓走向，外侧曲面做顺滑弧面过渡，既呼应车型的运动化设计语言，也能在车辆行驶过程中优化气流走向，减少护盖区域的紊流产生。护盖主体采用镂空式框架结构设计，在保证结构强度的前提下大幅降低零件自重，镂空区域的边缘做等厚度圆角处理，避免应力集中导致的结构断裂风险，同时镂空结构可以为传动链轮提供充足的散热空间，减少链条高速运转产生的热量堆积。护盖内侧设置有贴合链条运行轨迹的黑色耐磨嵌件，嵌件与金属主体采用卡扣加定位柱的组合连接方式，装配稳固不易脱落，耐磨嵌件可以在链条出现小幅跳动时提供缓冲防护，避免链条直接剐蹭金属护盖产生异响或部件磨损。建模阶段对护盖的三个安装固定脚做了加厚处理，固定脚的安装孔位内嵌金属衬套的预留结构，提升反复拆装后的连接耐用性，所有安装孔的位置度公差控制在0.1mm以内，保证与原车安装位的匹配精度。渲染阶段为金属主体赋予哑光磨砂金属材质，还原铝合金机加工后的细腻质感，边缘倒角处做高光处理体现金属的切削质感，黑色耐磨嵌件赋予哑光橡胶质感，通过光影调整突出护盖的立体层次与结构细节，整体渲染效果真实还原零件实装后的视觉状态。设计过程中同步兼顾了防护性能与轻量化需求，既可以完全遮挡链轮与链条的啮合区域，防止骑行过程中泥沙、碎石卷入传动结构造成链条卡滞或链轮异常磨损，也通过结构优化控制零件重量，不会为车辆增加额外的负载。
