拉杆式气动执行缸结构三维建模

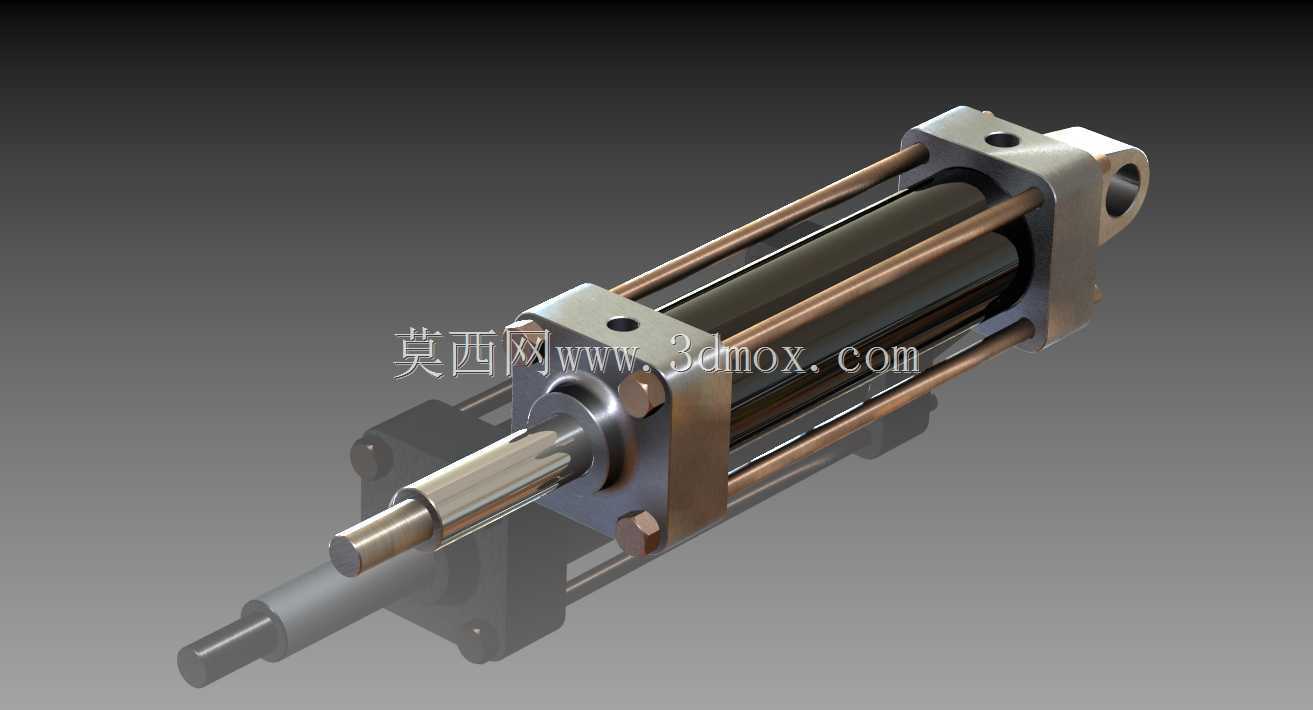

　　在自动化生产线的工件夹紧、工位切换、阀门驱动等场景中，这类拉杆式气动执行缸是应用频次极高的动力输出部件，建模过程中首先要匹配实际工况的安装边界，避免后续装配时出现干涉问题。从结构设计逻辑来看，这款执行缸采用四根贯通式拉杆将前后端盖与缸筒锁紧，相比螺纹直接连接端盖的结构，拉杆式结构能承受更高的工作压力，同时拆装维护时无需专用工装，松开拉杆螺母即可更换内部密封件、活塞组件，适配车间日常快速维保的需求。

　　建模时优先确定的是安装接口尺寸，前端伸出的活塞杆端采用外螺纹连接结构，尾部端盖设置了单耳铰接安装孔，这类安装形式允许执行缸在驱动过程中存在小幅度的摆动余量，适配翻转机构、圆弧轨迹驱动的工位，比如自动化装配线上的工件压合摆臂、包装设备的料门启闭机构，都常采用这类尾部铰接的安装方式。缸筒部分采用光滑圆柱面设计，建模时预留了足够的壁厚余量，常规0.8MPa工作气压下，缸筒的径向变形量控制在微米级，避免活塞运动时出现卡滞。

　　活塞与活塞杆的连接采用锁紧螺母加防松垫圈的结构，建模时还原了活塞上的密封槽结构，包括双向活塞密封、导向带的安装槽位，导向带采用填充PTFE材质，能降低活塞与缸筒内壁的摩擦系数，同时弥补缸筒加工时的微小形位公差，保证活塞往复运动的同轴度。活塞杆表面做了硬化处理的结构还原，表面粗糙度达到Ra0.8以下，降低杆端密封的磨损速度，前端盖内设置了防尘圈、杆密封、导向套三层结构，防尘圈可以阻挡车间环境中的金属碎屑、粉尘进入缸体内部，避免密封件被划伤，导向套采用铜基合金材质，承受活塞杆的径向载荷，避免活塞杆伸出时出现下垂偏载。

　　从实际选型适配的角度，建模时还原的气口位置设置在前后端盖的侧面，采用标准G1/4管螺纹接口，适配常规气动管路的快速接头安装，气口内部的流道做了圆弧过渡处理，降低压缩空气进入缸体时的压力损失，提升执行缸的响应速度。端盖与缸筒的接触面设置了O型圈密封槽，静态密封的压缩量控制在18%-22%之间，既保证密封性能，又避免O型圈被过度挤压出现永久变形。

　　在装配关系的建模还原中，四根拉杆的位置均匀分布在缸筒外侧的圆周方向，拉杆两端的螺纹长度匹配端盖厚度与锁紧螺母的旋合长度，锁紧后所有拉杆的预紧力保持一致，避免端盖受力不均出现倾斜，导致活塞运动卡滞。活塞杆伸出端的螺纹长度预留了足够的连接调节余量，适配不同厚度的连接接头安装，用户可以根据实际驱动部件的尺寸调整螺母锁紧位置，无需额外加工活塞杆。

　　这类执行缸的实际应用覆盖了多个工业场景，在机床加工的自动上下料机构中，它负责驱动料叉的伸缩动作，响应速度快，动作频率可以达到每秒1次以上，满足高速生产线的节拍要求；在物流分拣线的摆轮分拣机构中，它负责驱动摆轮的转向动作，结构简单可靠，维护成本低；在化工管路的气动切断阀驱动中，搭配阀位反馈组件可以实现阀门的远程启闭控制，相比电动执行机构，气动驱动的防爆性能更优，适合有易燃易爆气体的工况环境。建模过程中所有配合面的公差都按照IT7级精度设置，运动部件之间的间隙控制在合理范围，既保证运动顺畅，又不会出现过大的窜动，导出的三维模型可以直接用于虚拟装配调试、运动仿真分析，也可以作为非标设备选型时的结构参考，核对安装尺寸、行程参数是否适配实际设备的布局空间，避免选型错误导致的安装返工。
