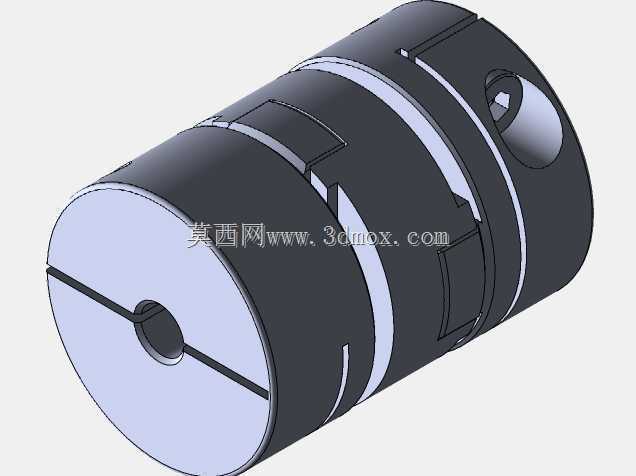

SOH-32C夹紧式联轴器结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:610361
  • SOH-32C夹紧式联轴器结构设计

  做传动结构设计的工程师都清楚,轴系连接的可靠性直接决定整套设备的运行稳定性,这类夹紧式联轴器在小扭矩精密传动场景里的适配性非常高,尤其适合伺服电机、编码器这类对同轴度偏差有一定容忍要求的传动链路。从结构上看,这款SOH-32C采用的是分体夹紧的锁紧方式,两端轴孔都开有贯通的夹紧缝,锁紧时通过径向螺钉的预紧力抱紧轴面,相比传统顶丝固定的方式,不会在轴表面留下顶丝压痕,拆装反复调整位置时也不会损伤配合轴的表面精度,对安装空间的要求也更友好,不需要预留太长的轴端操作空间。中间的弹性隔层是这类联轴器的核心功能结构,它可以补偿两端轴连接时存在的径向偏差、角向偏差还有轴向窜动,避免因为安装时的对中误差导致轴承受额外的交变弯矩,

  延长轴承和后端传动元件的使用寿命,在自动化生产线的输送辊道、小型检测设备的传动模组、3C电子组装设备的进给轴这类场景里,这种结构的联轴器能有效抵消机架加工带来的装配误差,降低现场安装调试的对中难度。设计这款联轴器的三维模型时,首先要明确安装边界的尺寸约束:两端轴孔的夹紧缝宽度要匹配锁紧螺钉的预紧变形量,缝宽过大会导致夹紧刚性不足,传递扭矩时容易出现打滑,缝宽过小则螺钉锁紧时的变形量不够,无法提供足够的抱紧力;外圆的台阶结构要做等强度设计,中间弹性段的壁厚不能过薄,否则高速运转时容易出现动平衡失衡的问题,也不能过厚,否则会失去偏差补偿的能力,两端夹紧段的螺钉孔位置要避开夹紧缝的应力集中区域,防止反复拆装锁紧时出现开裂问题。

  实际选型应用时,要先核算传动链路的额定扭矩,预留1.5到2倍的安全系数,避免启动瞬间的冲击扭矩超过联轴器的承载极限,安装时要注意两端轴的插入深度,不能顶到中间的弹性隔层,否则会导致轴向力直接作用在隔层上,加速弹性元件的老化失效,锁紧螺钉时要采用对角分次拧紧的方式,保证夹紧缝的收缩量均匀,避免出现单边抱紧导致的同轴度超差。这类联轴器的外形是圆柱式结构,径向尺寸紧凑,在安装空间受限的小型设备里,相比梅花式、膜片式联轴器,它的径向占用空间更小,不需要额外的胀套或者键连接,靠抱紧摩擦力就能传递额定扭矩,对于直径在6到16mm区间的光轴连接适配性非常好,在小型包装设备的送膜辊传动、实验室检测仪器的样本输送轴、

  小型点胶设备的丝杆传动端都有很广泛的应用。建模过程中要特别注意夹紧缝的细节处理,缝的两端要做止裂孔设计,这是实际加工时必须的工艺结构,没有止裂孔的话,夹紧缝在热处理或者锁紧受力时很容易从端部延伸开裂,导致整个零件报废;两端轴孔的公差要按照过渡配合来设计,既保证装配时轴能顺利插入,又能在螺钉锁紧后提供足够的接触面积来传递摩擦力,外圆的表面粗糙度要控制在合理范围,不需要过高的加工精度,毕竟这类零件属于传动连接件,不涉及配合定位面的超高精度要求,能有效控制加工成本。在实际设备维护时,这类联轴器的检修也很方便,不需要拆解两端的传动部件,只需要松开锁紧螺钉就能调整轴的相对位置或者更换元件,相比键连接的联轴器,维护效率要高很多,对于需要频繁调整传动位置的试验设备来说,这个特性非常实用。
