电子设备用双风扇金属薄板机箱结构

　　在工业控制、嵌入式计算、小型通讯基站这类需要持续稳定运行的电子设备场景里，设备壳体的结构合理性直接决定了内部板卡、功率器件的使用寿命，很多现场运行故障追根溯源，都和壳体的散热设计、安装适配性、结构强度不足有关。这款金属薄板壳体采用分体拼接式钣金结构，主体使用冷轧薄钢板弯折成型，兼顾结构刚性与整机轻量化需求，避免了铸铝壳体开模成本高、改型周期长的问题，适合小批量定制化的电子设备配套使用。从结构布局来看，壳体分为上下两个装配腔体，下层腔体预留了标准板卡安装导轨位，可直接适配市面主流的PCI、CPCI规格工业板卡，导轨采用向内翻边的一体冲压结构，不需要额外加装塑料导轨条，减少装配工序的同时，

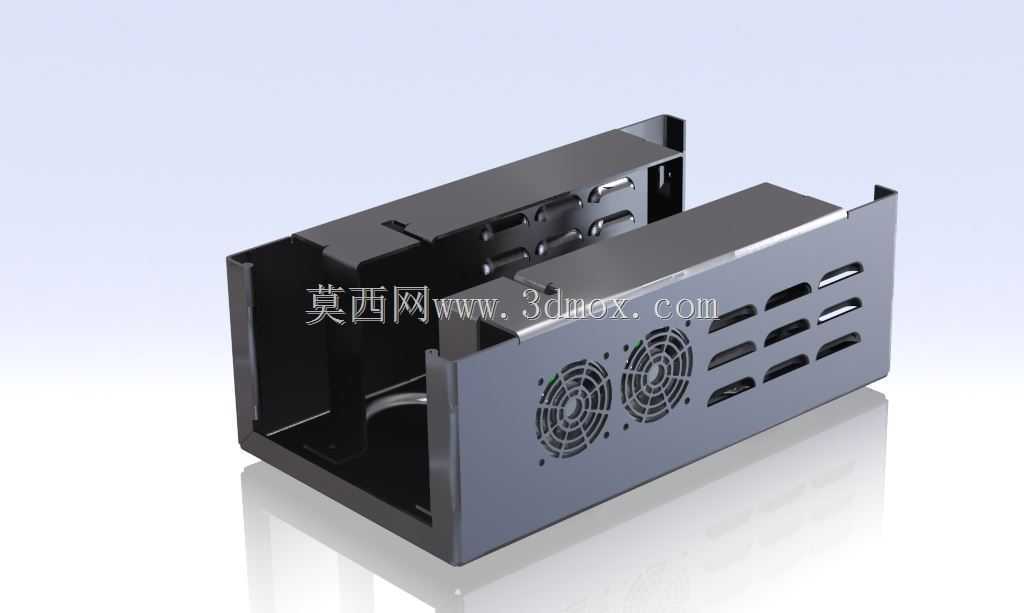

　　也避免了高温环境下塑料件老化变形导致的板卡卡滞问题。上层为盖板结构，盖板与下腔体采用侧边卡扣加后端螺丝的双重固定方式，日常维护时松开后端两颗固定螺丝即可向前滑出盖板，不需要完全拆解整机，大幅提升现场运维的效率。散热设计是这款壳体的核心考量点，在壳体的侧面板上直接冲压成型了两个轴流风扇的安装位，安装位周边预留了螺丝过孔与定位凸点，可直接固定80mm规格的标准轴流风扇，风扇位内侧对应板卡上CPU、功率模块这类高热器件的常规安装位置，形成直吹式的散热风道，避免热风在腔体内部形成涡流；除了主动散热的风扇位，侧面板还冲压有多组横向长条通风栅，栅条采用向下倾斜的翻边结构，既可以保证通风量，又能防止垂直下落的水滴、灰尘直接进入腔体内部，

　　满足一般工业现场的IP30防护等级要求。从安装边界来看，壳体的底部预留了四个M4规格的压铆螺母柱，既可以配合橡胶减震脚垫放置在工作台面使用，也可以通过L型安装支架固定在标准19英寸机柜的层板上，螺母柱的位置避开了内部板卡的安装区域，不会出现安装螺丝顶到板卡元器件的问题；壳体的后端预留了标准的IO接口开口位，可根据实际使用需求冲压电源接口、通讯接口、信号端子的对应开孔，不需要额外进行二次加工。在钣金工艺的处理上，所有的板材弯折处都做了R0.5的圆角处理，避免锐边划伤装配人员的手部，也防止线缆布设时被锐边割破绝缘层；板材的拼接缝隙控制在0.2mm以内，既保证了外观的平整性，也能减少电磁信号从缝隙处泄漏，配合板材内侧可选贴的导电泡棉，

　　可满足工业现场的电磁兼容要求，避免外界电磁干扰影响内部电子器件的运行稳定性。实际选型适配时需要注意，这款壳体的内部净高度为42mm，只适配半高规格的工业板卡，如果需要搭载全高板卡或者额外加装硬盘模块，需要调整上下腔体的弯折高度参数；风扇安装位的中心距为90mm，选型风扇时要确认安装孔位与该尺寸匹配，避免出现无法固定的问题；侧边通风栅的总通风面积经过测算，搭配两个80mm风扇运行时，可满足整机150W功耗的散热需求，若内部器件总功耗超过该数值，需要额外在后端板增加通风开孔或者更换更高转速的风扇。
