145mm对角适配CAPE焊接铝制夹具

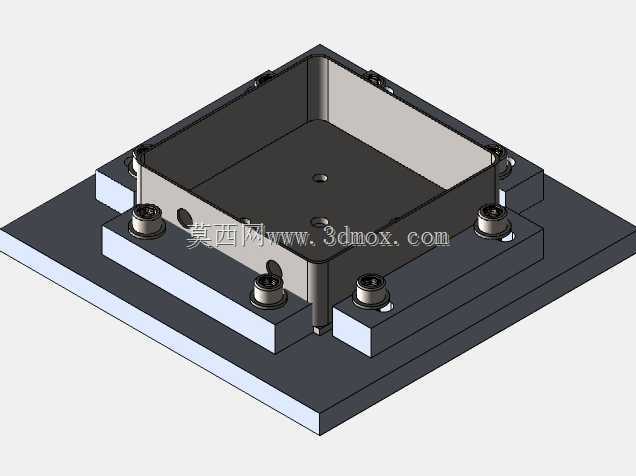

　　在结构件焊接加工的产线场景里，方形壳体类零件的焊接定位一直是容易出现尺寸偏差的环节，尤其是对角尺寸145mm的CAPE标准方形工件，手工拼焊时很容易出现侧壁垂直度不足、对角尺寸超差、焊后工件拆卸困难的问题，这套铝制焊接夹具就是针对这类工件的焊接工序做的定位设计。整套夹具采用分层叠装的结构形式，最下层为通用安装底板，可直接通过螺栓固定在焊接工作台或者机器人焊接工位的变位机法兰面上，中间层设置了四块等高的定位垫块，刚好对应方形工件四个角的安装位置，垫块的高度经过精确计算，能让待焊接的方形壳体侧壁与底板之间留出足够的焊枪操作空间，避免焊接时焊枪磕碰夹具本体，也能让焊缝背面的空气流通，减少焊渣堆积在夹具定位面上的情况。

　　上层的定位框采用铝合金材质加工，相比钢制夹具重量更轻，手动更换工位时操作人员搬运的劳动强度更低，同时铝合金的导热速度快，焊接过程中传递到夹具上的热量能更快散出，减少长时间焊接导致的夹具热变形，保证重复定位的精度。定位框的内框尺寸严格匹配145mm×145mm对角的CAPE工件外形，四个角位置设置了快压式的锁紧柱，不需要额外扳手工具，手动就可以完成锁紧和松开操作，适配小批量多批次的人工焊接场景，同时锁紧结构的安装位置避开了焊缝的正上方，不管是人工手持焊枪作业，还是机器人走预设焊接轨迹，都不会出现焊枪与夹具压头干涉的问题。在夹具的中心位置设置了定位销孔，待焊接的底板零件可以通过中心孔先完成初定位，再将四个侧壁靠在定位框的内侧面上，

　　锁紧压头之后就能保证四个侧壁的垂直度以及整体的对角尺寸控制在公差范围内，不需要焊工在焊接过程中反复测量调整尺寸，能大幅缩短单件工件的装夹辅助时间。这套夹具同时兼容手动焊接和机器人焊接两种作业模式，当用于机器人焊接工位时，只需要将底层底板的安装孔与变位机的安装孔位对齐锁紧，就可以完成夹具的工位固定，不需要额外做调平操作，因为夹具的所有定位面在加工时已经一次性装夹完成铣削，定位基准统一，重复装夹的定位误差可以控制在0.1mm以内，完全满足常规结构件焊接的精度要求。考虑到焊接过程中会有飞溅的焊渣粘附在夹具表面，定位框的所有棱边都做了倒角处理，没有容易堆积焊渣的直角缝隙，日常清理只需要用钢丝刷扫过表面就可以去除焊渣，

　　不会因为焊渣堆积导致定位面尺寸出现偏差。夹具上的所有锁紧部件都采用标准件，长时间使用出现磨损后可以直接更换同规格标准件，不需要对夹具主体进行二次加工，降低了产线的维护成本。在安装边界上，整套夹具的最大外轮廓尺寸小于常规焊接工作台的T型槽间距，不管是安装在带T型槽的铸铁焊接平台上，还是安装在轻型铝型材工作台上，都可以直接通过压板或者螺栓完成固定，不需要额外制作过渡连接板。定位框的侧壁厚度经过受力校核，在锁紧压头施加的压紧力作用下不会出现形变，同时焊接过程中工件受热产生的膨胀应力也不会让定位框出现胀开的情况，能有效约束工件的焊接变形，减少焊后校形的工作量。针对145mm对角尺寸的CAPE工件，这套夹具的定位面刚好覆盖工件的整个安装贴合边，不会出现局部悬空的情况，焊接时工件的振动幅度更小，焊缝成型质量更稳定，尤其是在采用气体保护焊的工艺场景下，稳定的装夹状态能减少焊缝气孔的产生概率。
