便携手动自行车轮胎充气打气筒结构设计

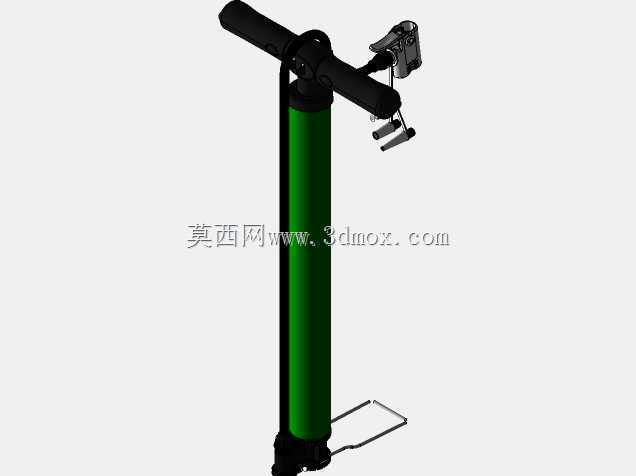

　　日常短途出行场景中，自行车、电动两轮车的轮胎应急充气需求一直存在，这款手动打气筒的结构设计完全围绕便携性与基础充气功能展开，没有冗余的附加结构，整体采用立式单筒布局，底部设置可翻折的金属脚踏板，使用时可将踏板踩在脚下固定筒身，避免充气过程中筒身歪斜偏移，相比无脚踏的迷你手持款，操作时的稳定性提升明显，单手握持手柄即可完成往复压气动作，不需要额外的固定辅助。

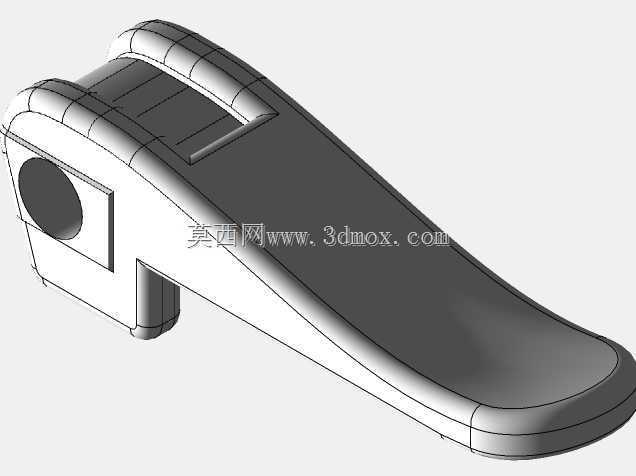

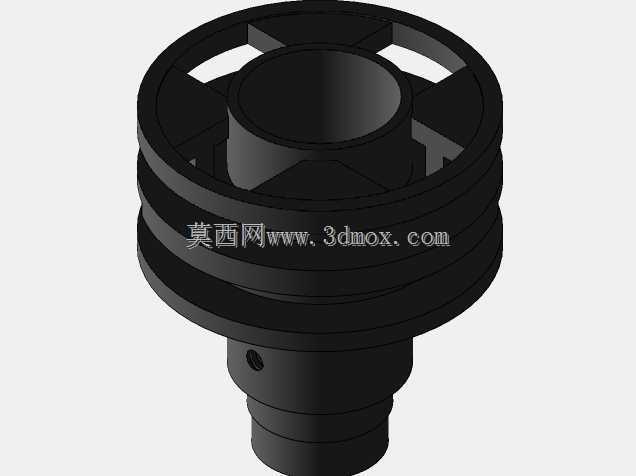

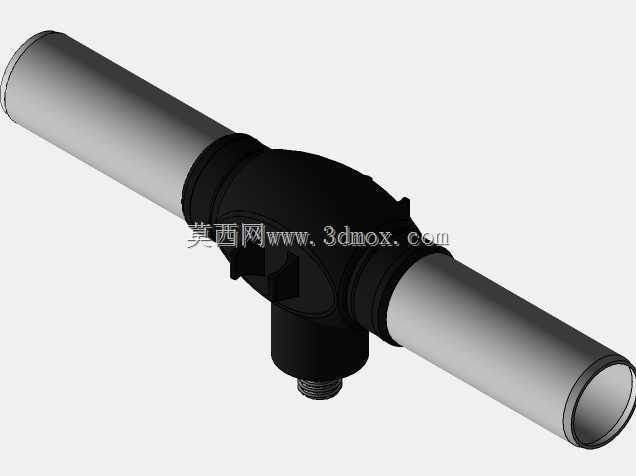

　　从功能实现逻辑来看，这款打气筒采用经典的活塞式压气结构，绿色的外筒为储压气筒，内部配合橡胶活塞环实现气室的密封与容积变化，当向上提拉顶部的T型手柄时，活塞上行，气筒内部形成负压，外界空气通过活塞上的单向进气阀进入气室；向下压动手柄时，活塞下行，进气阀关闭，气室内的空气被压缩后通过出气端的单向阀进入输气软管，最终连接轮胎气门嘴完成充气。输气软管采用柔性橡胶材质，可随意弯折调整角度，适配不同安装位置的轮胎气门嘴，软管末端集成了通用气门夹头，可兼容美式、英式两种常见的自行车气门嘴，不需要额外更换转接头，日常使用的适配性足够覆盖绝大多数民用两轮车的充气需求。

　　设计过程中优先控制了整体的外形尺寸，收起脚踏板后整体直径不超过60mm，总长度控制在320mm左右，可轻松放入自行车车筐、双肩包侧袋甚至电动车的储物格内，不会占用过多储物空间，重量控制在400g以内，随身携带不会产生明显的负重感。安装边界方面，这款打气筒不需要固定安装在车体上，属于独立便携工具，仅在使用时通过脚踏板与地面接触固定，接触面积约为1200平方毫米，在水泥地、沥青路、硬质土路等常见户外路面都能稳定放置，不会出现打滑下陷的问题。

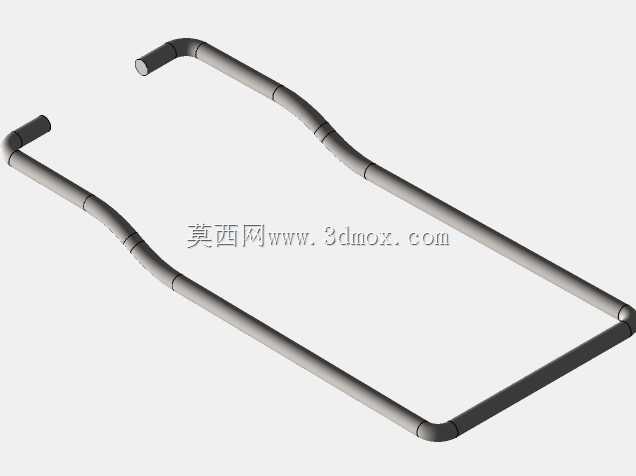

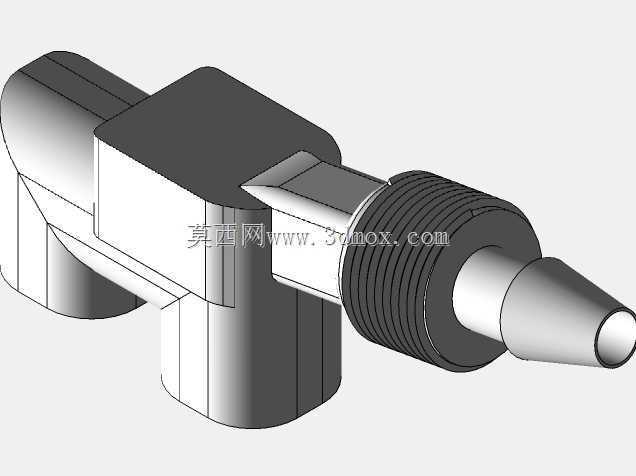

　　结构细节上，T型手柄采用防滑橡胶包裹，表面做了防滑纹理处理，手部施力时不易打滑，即使手掌出汗也能保持足够的摩擦力；气筒外壁采用喷塑处理，具备基础的防锈耐刮能力，日常放置在潮湿的储物环境中也不会轻易出现漆面脱落、筒身锈蚀的问题；底部的脚踏板采用直径4mm的钢丝弯折成型，强度足够承受成年人单脚踩踏的力量，不会出现变形断裂的问题，非使用状态下可向上翻折贴合筒身，进一步缩小收纳体积。输气软管与气筒的连接部位采用金属压帽紧固，密封性能可靠，反复弯折拉扯也不会出现漏气、脱落的问题，相比塑料接头的耐用性提升明显。

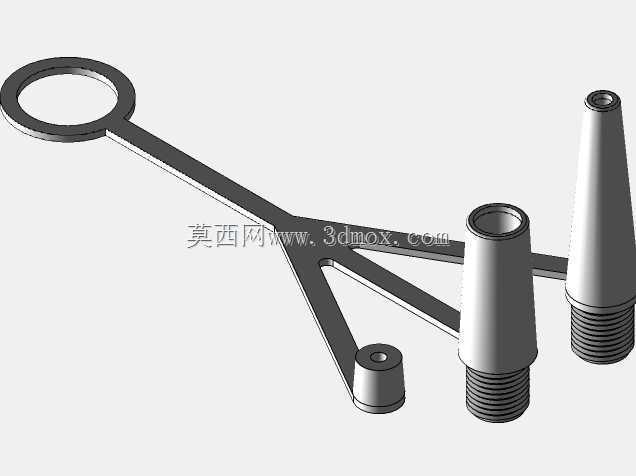

　　实际使用场景中，这款打气筒除了给自行车轮胎充气外，也可适配篮球、足球、充气玩具等低压充气物件，只需要更换对应的气针接头即可拓展使用场景，气筒的最大输出气压可达0.8MPa，完全满足民用自行车轮胎0.2-0.5MPa的标准充气压力需求，给普通26寸自行车轮胎从零压充到标准气压大概需要30-40次往复压气动作，应急使用的效率足够，不需要借助外部电源，完全手动操作，在户外无供电的场景下也能正常使用，相比电动充气泵不存在电池亏电无法工作的问题，作为随车应急工具的可靠性更高。

　　建模过程中需要重点关注活塞与气筒内壁的配合公差，活塞环的外径要比气筒内径大0.2-0.3mm，保证足够的密封预紧力，同时又不会因为过盈量太大导致压动手柄的阻力过大；单向阀的开启压力要控制在0.02MPa以内，保证提拉手柄时进气顺畅，压气时出气阀能及时开启，不会出现气筒内部压力过高导致压不动的问题；软管的长度控制在250mm左右，既保证足够的操作调整空间，又不会因为软管过长导致收纳不便。整体结构没有复杂的传动零件，零件总数不超过20个，加工工艺成熟，量产成本低，适合作为民用普及型便携充气工具推广使用。
