角钢加工用自动堆垛作业设备结构

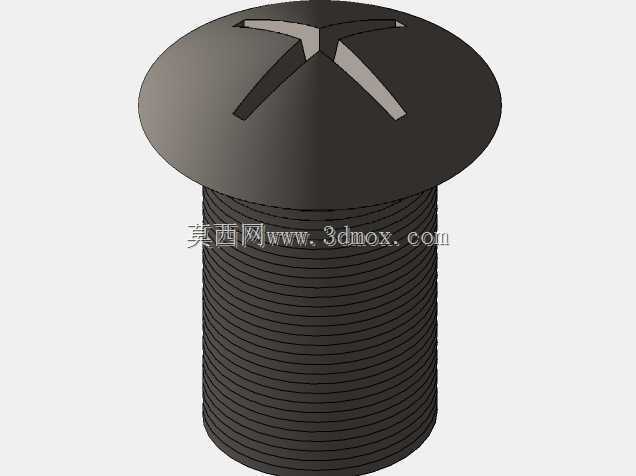

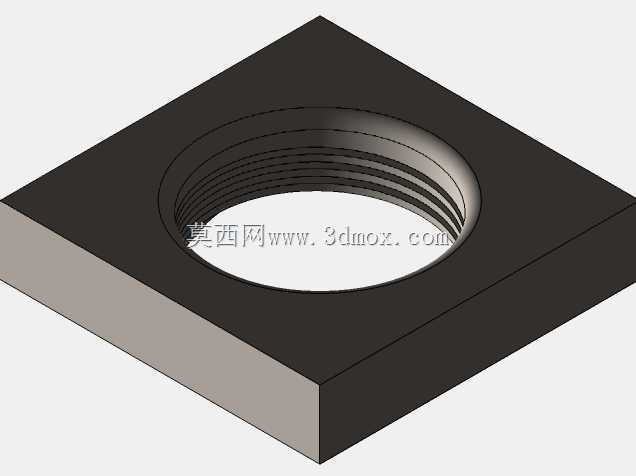

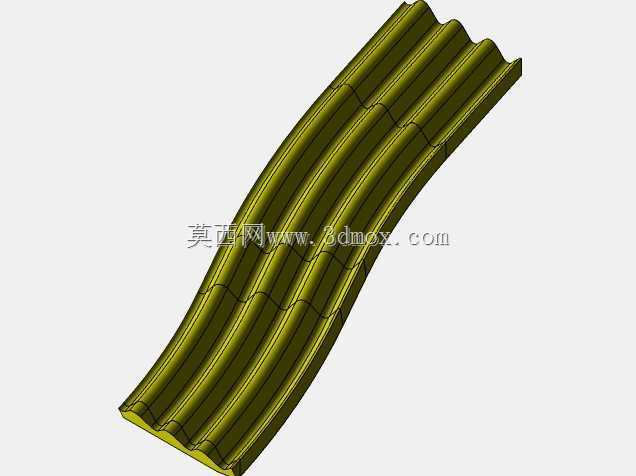

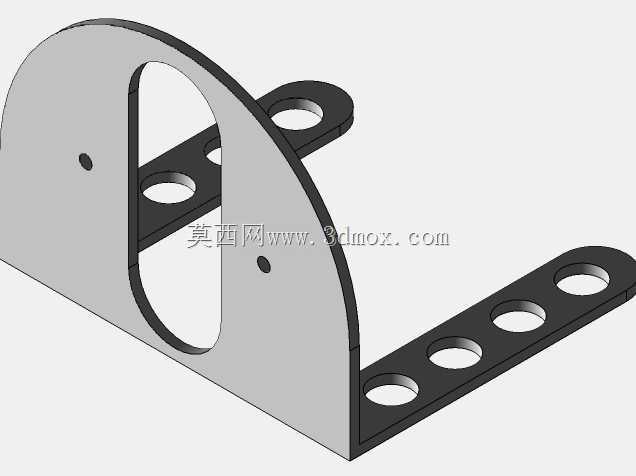

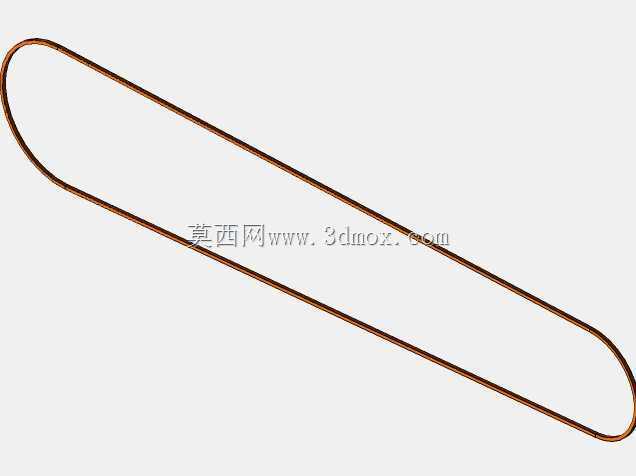

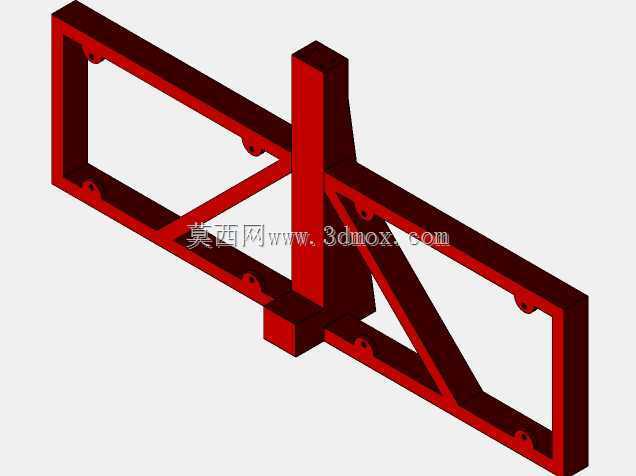

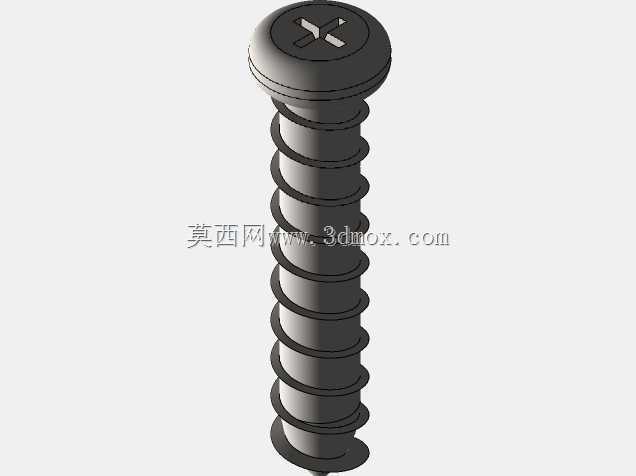

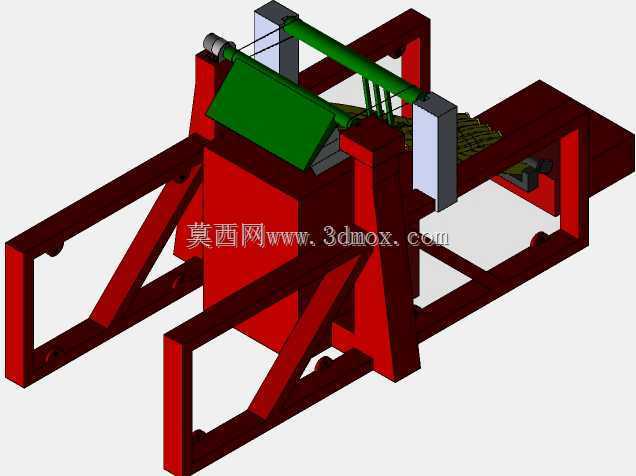

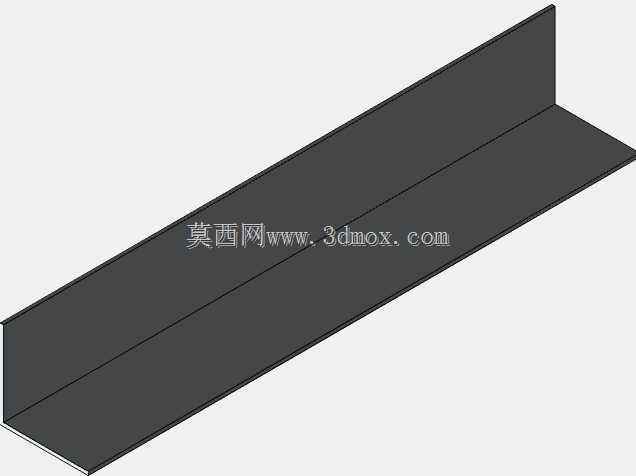

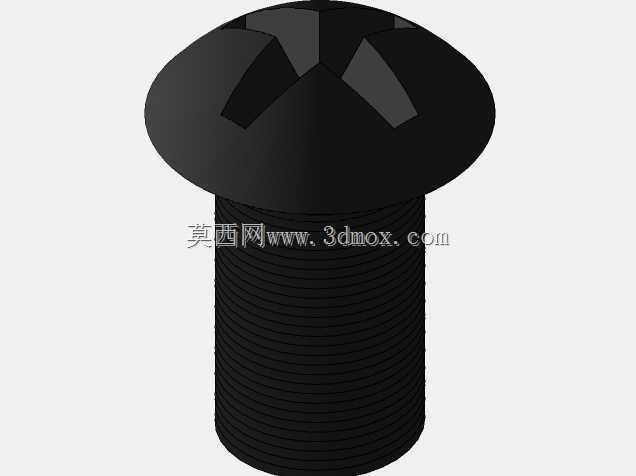

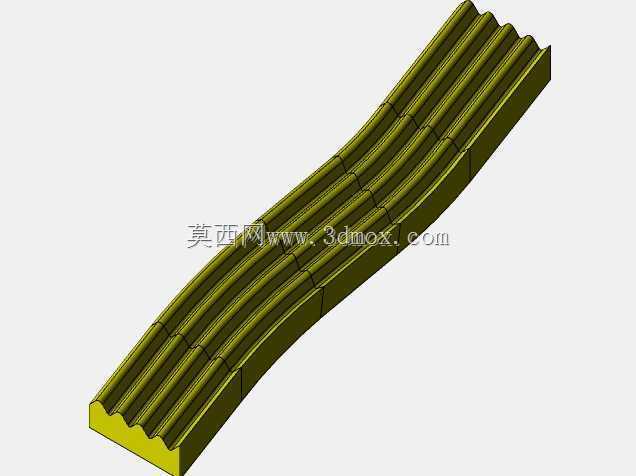

　　在型钢加工生产的后段工序里，型材完成定长裁切、端面打磨、质检分拣之后，规整码垛是衔接仓储转运的核心环节，以往角钢堆垛多依赖人工配合简易吊具完成，不仅作业效率受人员熟练度限制，长尺寸角钢吊运过程中易出现摆动剐蹭，既会破坏型材表面的防锈涂层，也存在不小的作业安全隐患，这款针对角钢作业场景设计的自动堆垛设备，正是围绕型钢加工线的实际流转需求完成的结构设计。从整体机架布局来看，设备采用双侧框式焊接机架作为承载基础，主框架选用矩形钢管拼焊成型，横向与斜向支撑筋按照受力路径排布，在承托堆叠角钢重量的同时，能抵消型材落料时产生的侧向冲击力，避免长期作业出现机架变形偏移。设备中部设置倾斜式导料承托面，表面做耐磨处理，承接上游输送线送入的单根角钢，

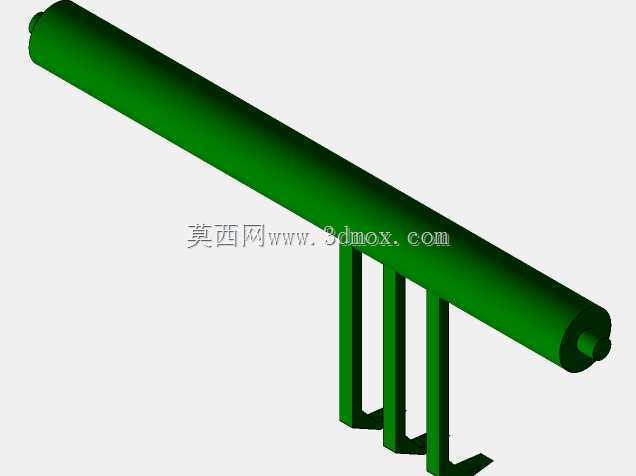

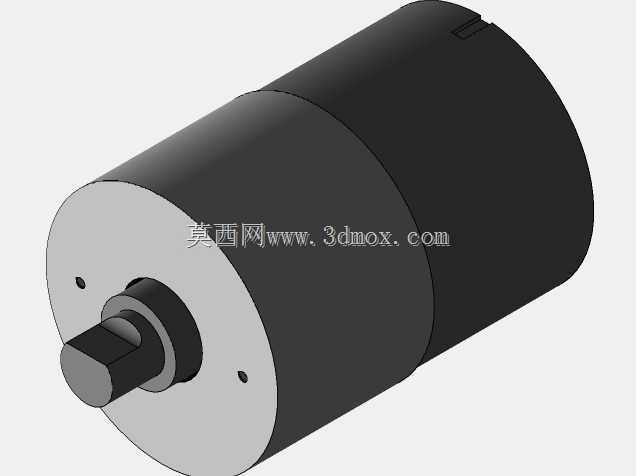

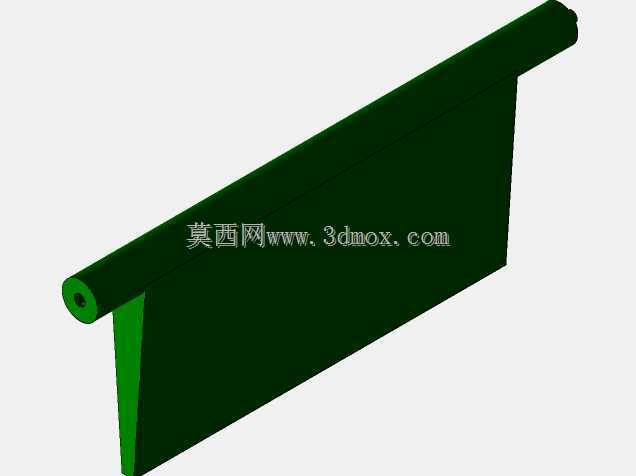

　　导料面的倾斜角度经过反复校核，刚好适配角钢的L型截面重心，让型材滑入时能依靠自重摆正姿态，无需额外设置复杂的姿态校正机构，简化了整体传动链路。设备上部横跨机架布置的往复推料机构，采用直线导向组件搭配动力驱动单元，可沿着横梁导轨做定距往复移动，当导料面上的角钢累积到设定数量后，推料板会将整层型材平稳推送至码垛工位，推料板的接触面做了与角钢截面匹配的仿形设计，推送过程中不会刮蹭型材边缘，也能避免层叠的角钢出现错位偏移。两侧设置的立式导向立柱，一方面作为上部推料横梁的安装支撑，另一方面为码垛过程中的角钢提供侧向定位基准，保证每一层码放的角钢边缘齐整，堆垛完成后无需人工二次整理即可直接捆扎转运。从安装边界来看，

　　设备的进料端高度可与常规型钢输送线的出料高度适配，无需对原有生产线做大规模改造即可对接安装，设备底部预留了地脚螺栓安装孔与调节垫铁，可根据车间地面的实际平整度调整设备水平度，保证推料机构的运行精度。在功能设计上，这款设备没有采用冗余的多轴联动结构，所有动作逻辑围绕角钢堆垛的核心需求设置：上游来料沿导料面滑入承托位，靠自重完成姿态对齐，累积到单垛层厚对应的数量后，推料机构动作将整层型材推至码垛台，码垛台随堆垛高度增加逐步下降，始终保持推料面与码垛顶层的高度差在合理范围内，避免角钢下落落差过大出现弹跳变形。这种设计思路既降低了设备的制造成本，也减少了后期运维的故障点，适合中小型型钢加工车间的产线升级使用。实际作业过程中，

　　设备可适配常规等边角钢的堆垛需求，针对不同边长规格的角钢，只需调整导料面的侧挡块位置与推料板的行程参数，即可快速切换生产规格，无需更换大量工装配件。机架的焊接结构在设计时预留了足够的维护空间，传动导向部件均设置在易操作的位置，日常加注润滑脂、检查紧固件松紧都无需拆解主体结构，能减少设备停机维护的时间。不同于通用型堆垛设备，这款结构完全围绕角钢的截面特性与流转路径设计，没有多余的功能模块，整体结构紧凑，占用车间横向空间较小，可直接布置在型钢裁切生产线的末端，完成从型材加工到码垛捆扎的工序衔接，有效降低人工作业强度，提升后段码垛工序的作业一致性，避免人工码垛时出现的堆垛歪斜、层间错位等问题，减少后续转运过程中出现散垛的风险。
