带周向安装孔的圆柱式法兰连接座结构

　　这类带周向均布安装孔的圆柱式法兰连接座，常配套在传感检测类设备的安装链路里，作为检测元件与主机架之间的过渡承载构件使用。在工业现场的流体管路检测、旋转轴系转速监测、工位到位传感布局场景中，这类零件需要同时承担定位基准、载荷传递、安装间隙补偿的多重作用，设计阶段首先要匹配对接端的安装边界：中心通孔的直径直接决定了穿轴、过线或者流体通道的通过能力，孔壁的粗糙度要控制在合理区间，避免穿装线缆时刮破绝缘层，或是穿装轴件时出现卡滞、配合间隙超差的问题。

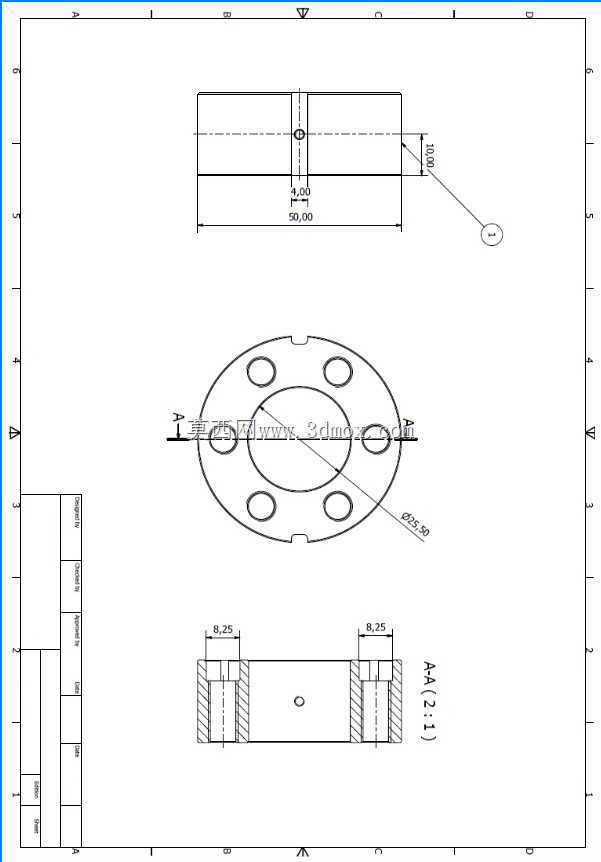

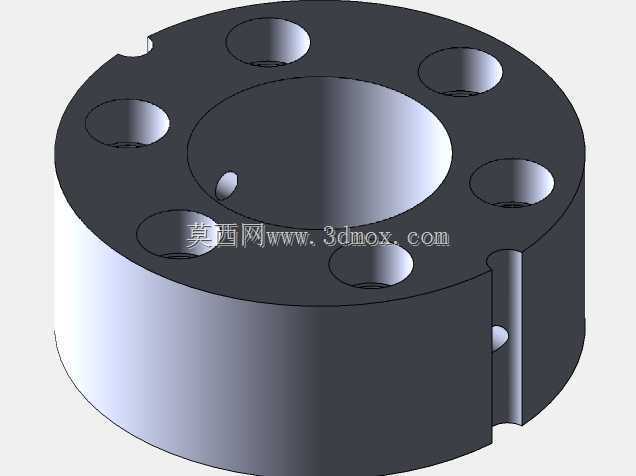

　　从结构布局来看，零件主体为等直径圆柱段加一端法兰盘的一体式结构，法兰端面上的安装孔采用周向均布设计，其中一处孔位做了小尺寸差异化处理，是装配时的防呆定位设计，能避免现场安装时出现角度错位，保证传感器的检测方向与预设工位完全对齐。圆柱侧壁开设的径向小孔，是传感器线缆的引出通道，也可作为定位销的配合孔使用，当零件套装在被测轴外侧时，径向孔可对准轴上的标记位，配合内置的传感元件完成转速、相位或者位移量的采集。法兰端面的缺口结构，是为了避让机架上的凸台、走线槽或者相邻安装的其他元件，避免装配时出现干涉，不需要额外在机架上加工避让位，降低现场安装的加工成本。

　　设计这类零件时，首先要确认安装端的螺栓孔分布圆直径，保证均布孔的位置度公差满足装配要求，孔与螺栓的配合间隙控制在0.1-0.2mm之间，既方便安装对位，又不会因为间隙过大导致安装后出现偏斜。中心通孔与圆柱外圆的同轴度公差需要严格控制，若同轴度超差，套装在轴上时会出现偏心，高速旋转场景下会带来额外的振动量，影响传感器的检测精度，甚至会刮蹭轴面造成零件磨损。侧壁的径向小孔与中心通孔的相交处要做倒钝处理，去除加工毛刺，避免穿线时割伤线缆外皮，造成信号传输故障。

　　实际选型应用时，要先确认安装空间的轴向长度，圆柱段的长度不能超过机架安装位的预留深度，否则法兰端面无法贴合安装基准面，会导致固定螺栓受力不均，长期受振动影响容易出现松动。法兰盘的外径要匹配安装位的沉台尺寸，若安装位有沉台定位结构，法兰外圆与沉台的配合可选用小间隙配合，进一步提升安装后的定位精度。零件的材质选择通常根据使用场景确定，常规工业环境下选用45号钢做发黑处理即可满足强度和防锈要求，若在腐蚀环境下使用，可更换为304不锈钢材质，若有轻量化需求，也可选用铝合金做阳极氧化处理，但要对应调整螺栓的拧紧力矩，避免螺纹滑牙。

　　在装配流程上，这类零件需要先将传感元件固定在中心通孔的预设位置，线缆从侧壁径向孔引出后，再将圆柱段插入机架的安装孔内，对齐法兰端面的防呆缺口与机架上的定位标记，再逐一拧入固定螺栓，按对角线顺序分次拧紧，避免法兰端面受力不均出现翘曲。安装完成后要确认传感元件的检测端与被测件的间隙符合设计要求，线缆引出位置没有被挤压，预留的弯曲半径满足线缆的使用要求，避免长期弯折导致线芯断裂。日常维护时，可定期检查固定螺栓的预紧力，清理法兰端面与机架贴合处的积尘、油污，避免杂质进入配合间隙导致零件移位，影响检测精度。这类结构的零件没有复杂的曲面特征，加工时可采用棒料一次车削成型，再通过钻床完成端面安装孔和侧壁径向孔的加工，生产效率高，成本可控，适合批量配套在自动化检测设备、工业传感模组、流体控制组件中作为标准安装连接件使用。
