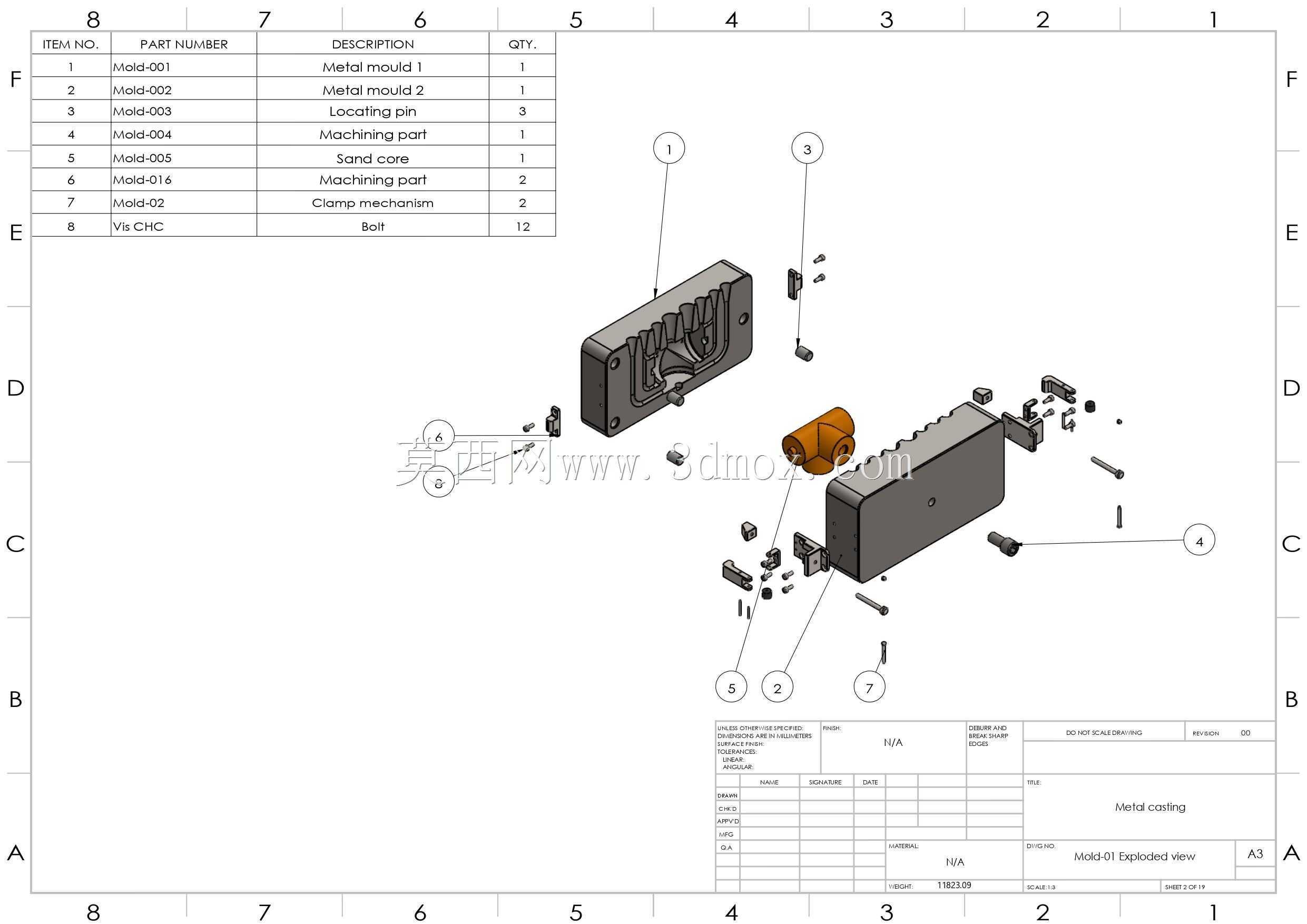

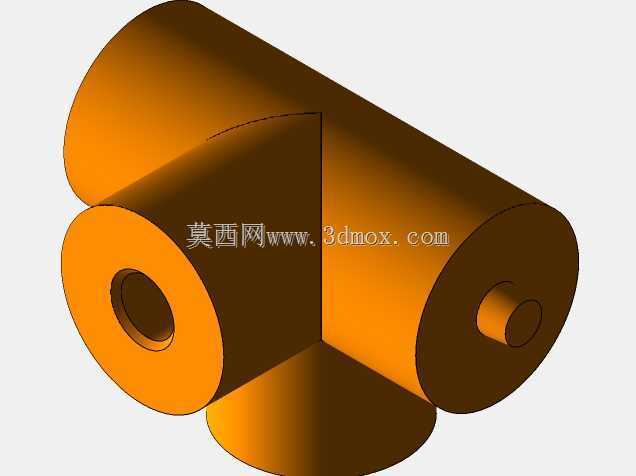

1.5英寸可锻铸铁四通管件压铸成型结构

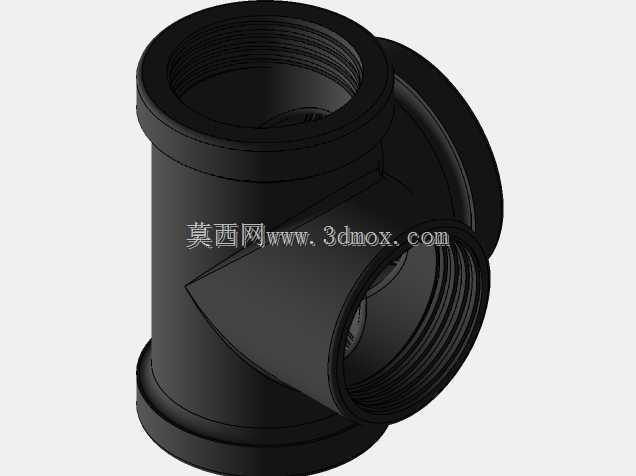

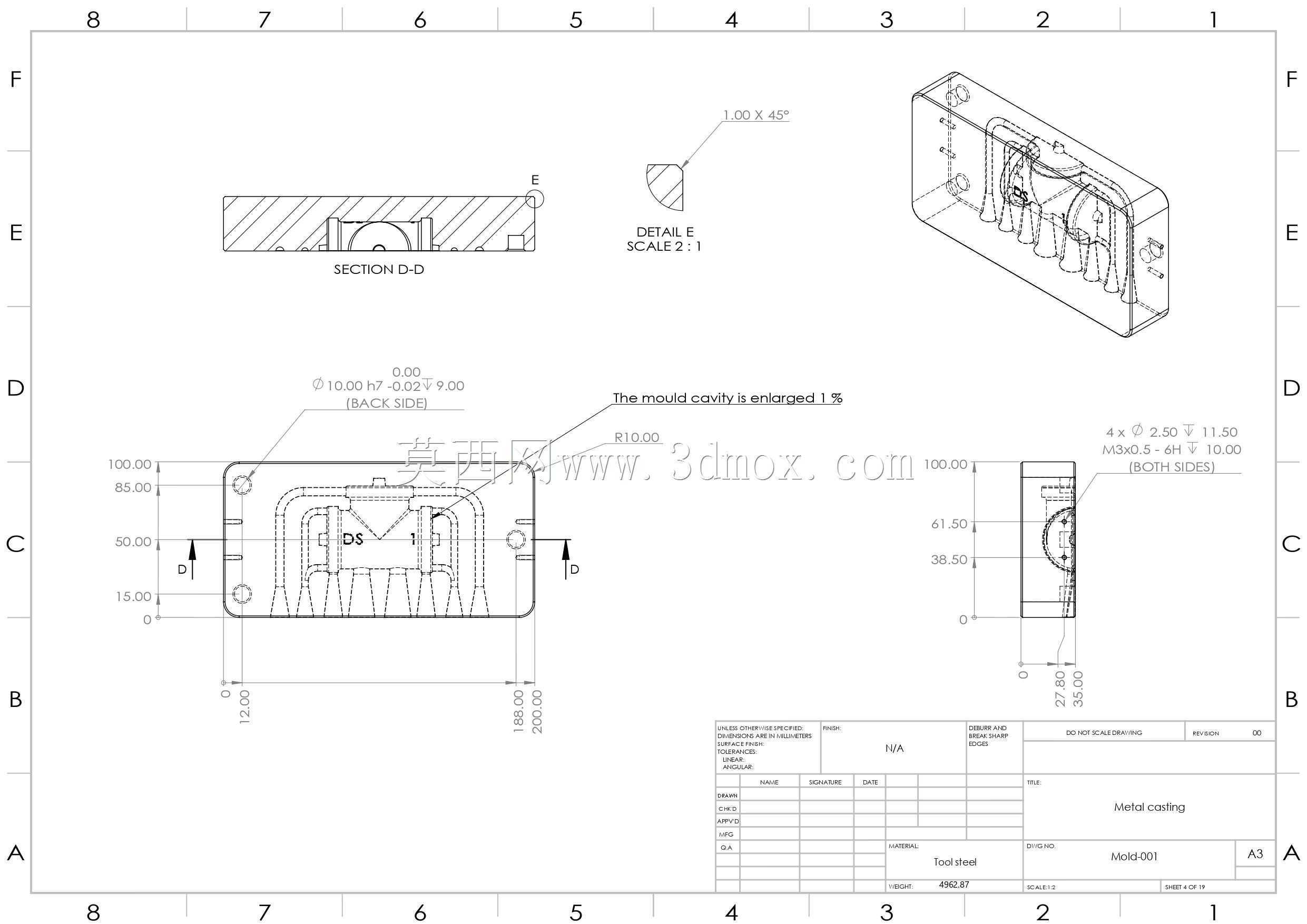

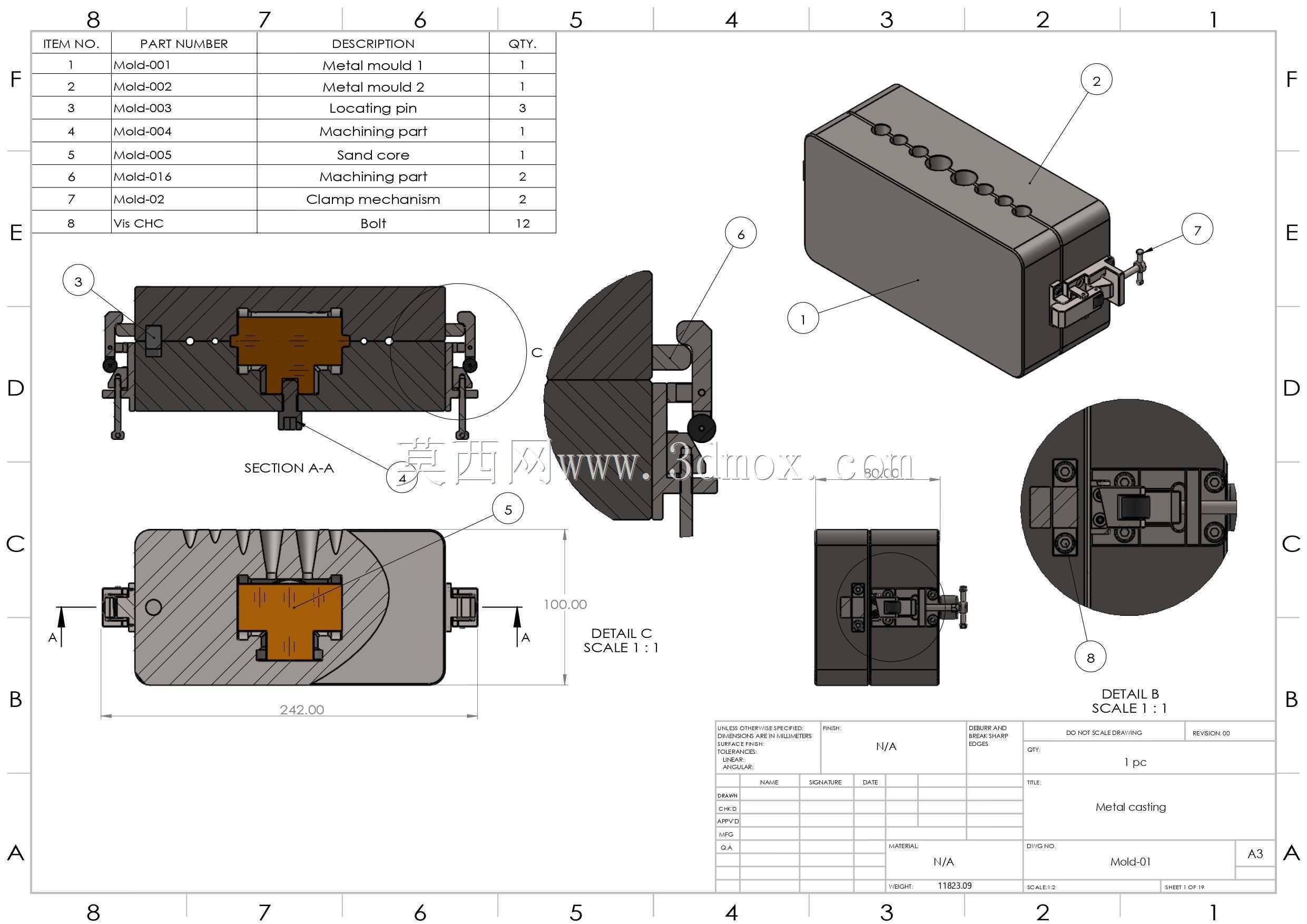

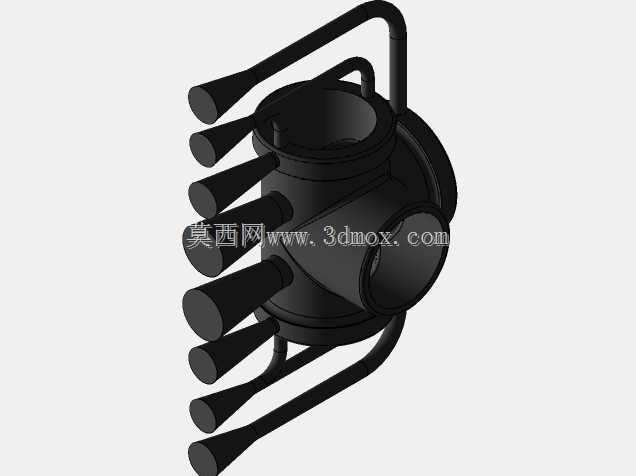

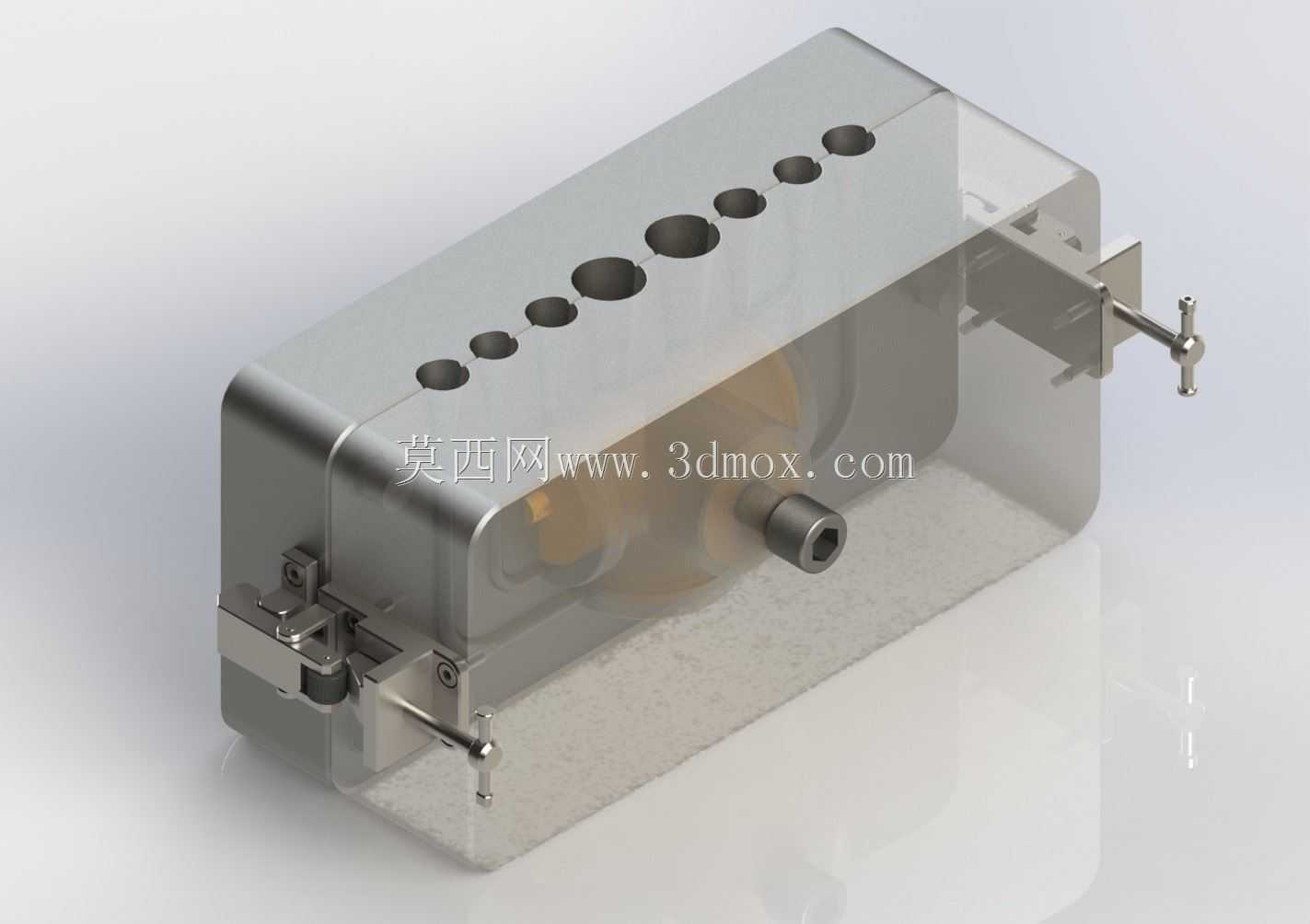

　　这套结构针对民用给排水、低压流体输送场景下的管路分支需求设计，核心是通过重力压铸工艺完成1.5英寸可锻铸铁四通管件的批量成型，整套模型包含压铸模具的型腔、侧抽芯、锁紧定位以及成型后的管件本体结构，还原了实际生产中从合模、浇注到开模取件的完整工装逻辑。从实际应用场景来看，这类四通管件主要用于室内供水、消防喷淋支路、低压燃气输送的管路节点，需要同时承接四个方向的管路对接，因此在结构设计时优先保证了接口的同轴度与壁厚均匀性，避免长期承压过程中出现应力集中导致的渗漏或开裂。设计思路上，首先结合可锻铸铁的材料流动特性确定了浇注口的位置，设置在管件的主通道侧壁，保证铁水在重力作用下能够平稳填充四个分支型腔，避免卷气产生的内部气孔缺陷；

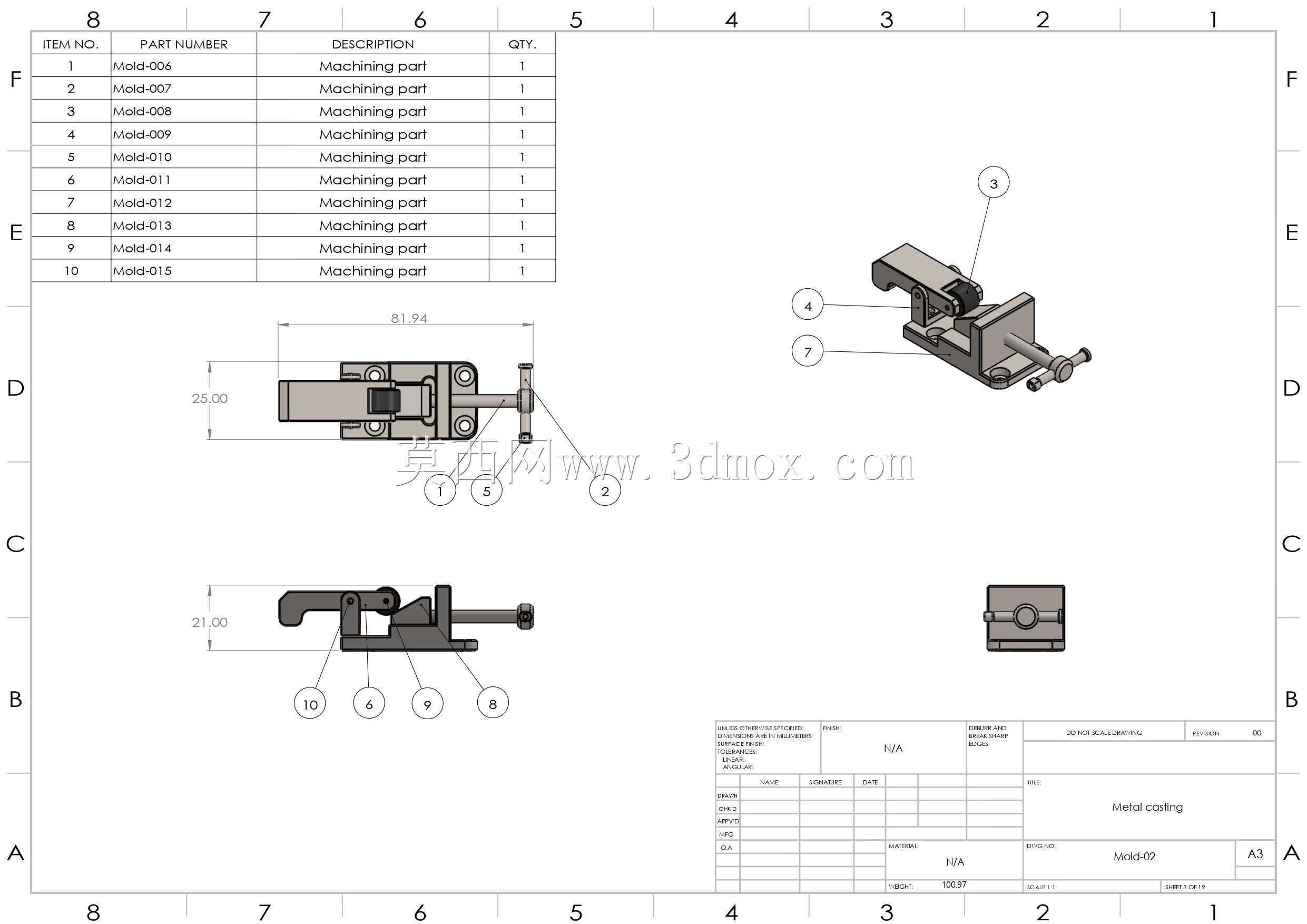

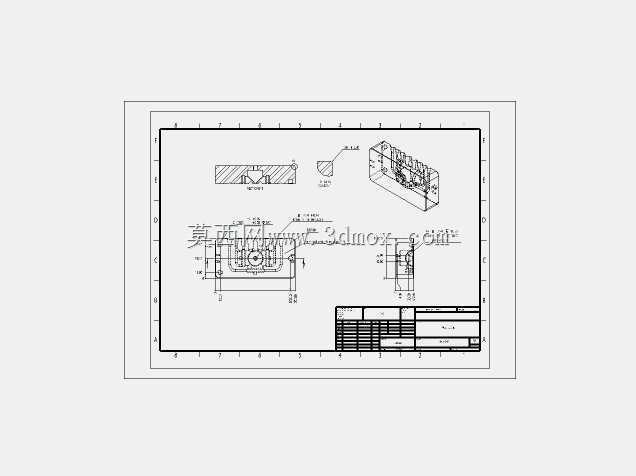

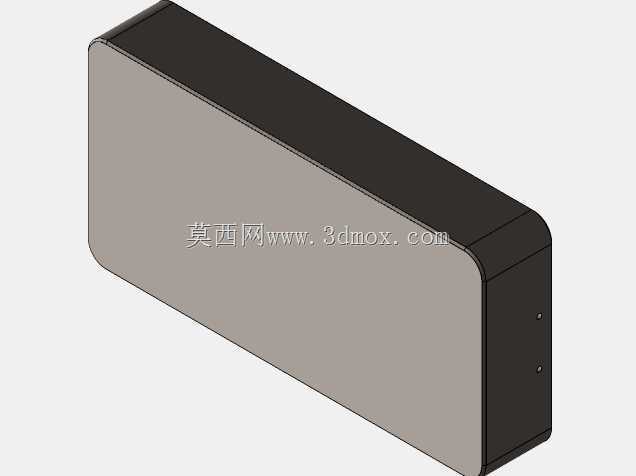

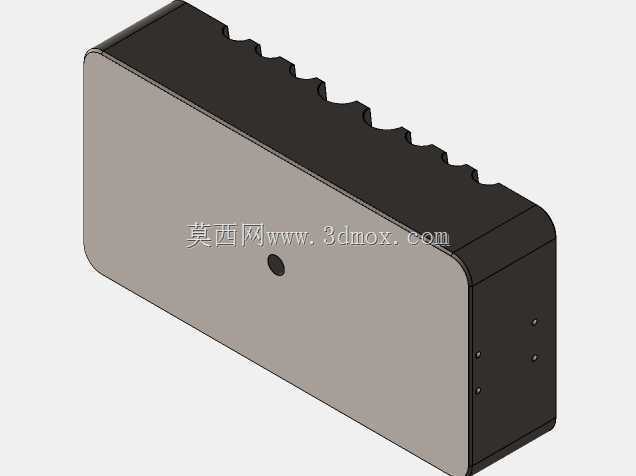

　　侧抽芯结构对应四个方向的管接口内孔，抽芯行程刚好覆盖接口的有效螺纹长度，抽芯滑块采用斜导柱驱动，配合锁紧楔保证合模时的承压能力，避免浇注过程中滑块受铁水压力偏移产生飞边。外形尺寸与安装边界方面，成型后的四通管件主通径为1.5英寸，四个接口的端面间距控制在常规管路安装的操作空间范围内，接口处预留了标准管螺纹的加工余量，压铸成型后仅需少量精加工即可满足螺纹装配要求；模具整体的安装尺寸适配常用的立式重力压铸机工作台，模架的定位槽、锁紧孔位置符合通用工装的安装规范，不需要额外定制转接板即可上机使用。功能特性上，模具的型腔表面做了氮化处理，对应可锻铸铁的浇注温度设置了合理的排气槽深度，既保证型腔内的空气能够顺利排出，

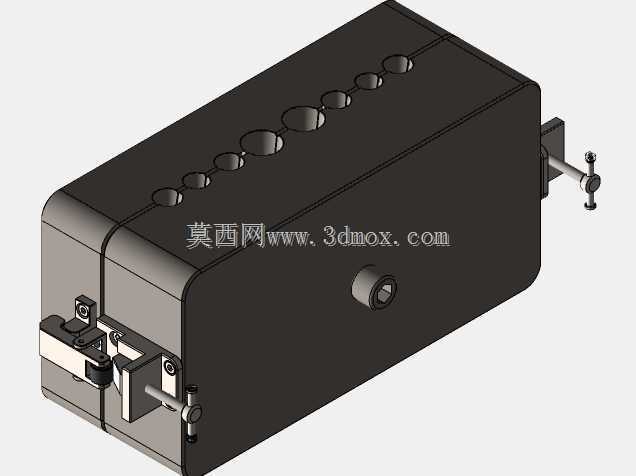

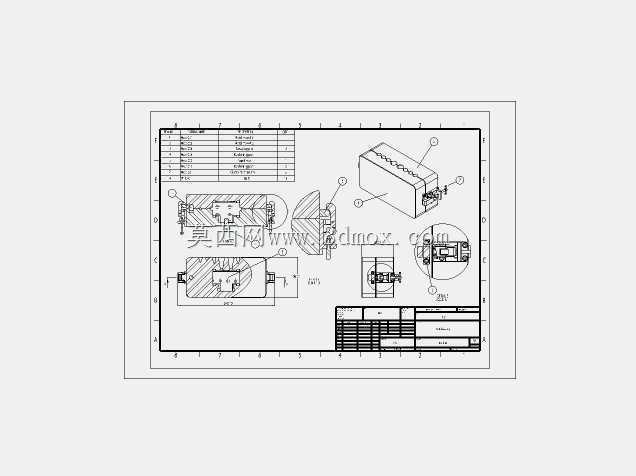

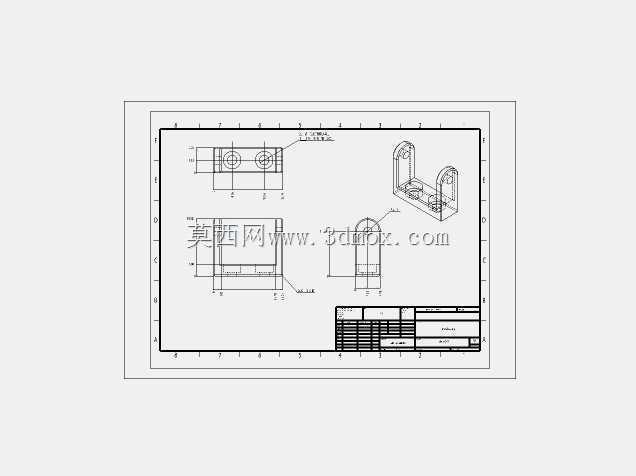

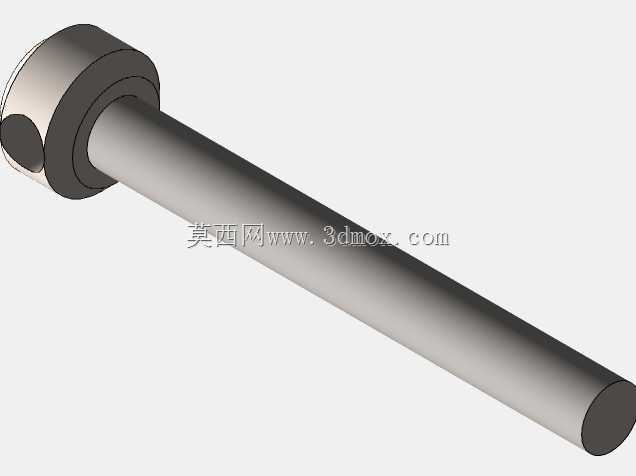

　　又不会让铁水钻入排气槽形成难以清理的飞边；锁紧机构采用了双重定位，除了导柱导套的初定位外，四个侧抽芯的锁紧楔单独做了淬硬处理，承受浇注时的侧向压力，长期生产也不会出现锁紧面塌陷的问题。在实际生产验证逻辑中，这套结构的冷却水道布置在型腔的厚壁区域，控制管件各部位的冷却速度一致，避免因冷却不均产生的缩松缺陷，开模顺序设置为先打开定模脱开浇注系统凝料，再驱动侧抽芯完成四个方向的抽芯动作，最后顶出机构将成型管件平稳顶出，整个动作流程没有干涉点，能够适配自动化取件的生产节拍。针对可锻铸铁的热处理需求，成型后的管件预留了均匀的加工余量，退火处理后不会因为余量不均导致的尺寸超差，接口的密封面位置在压铸时就保证了足够的平面度，

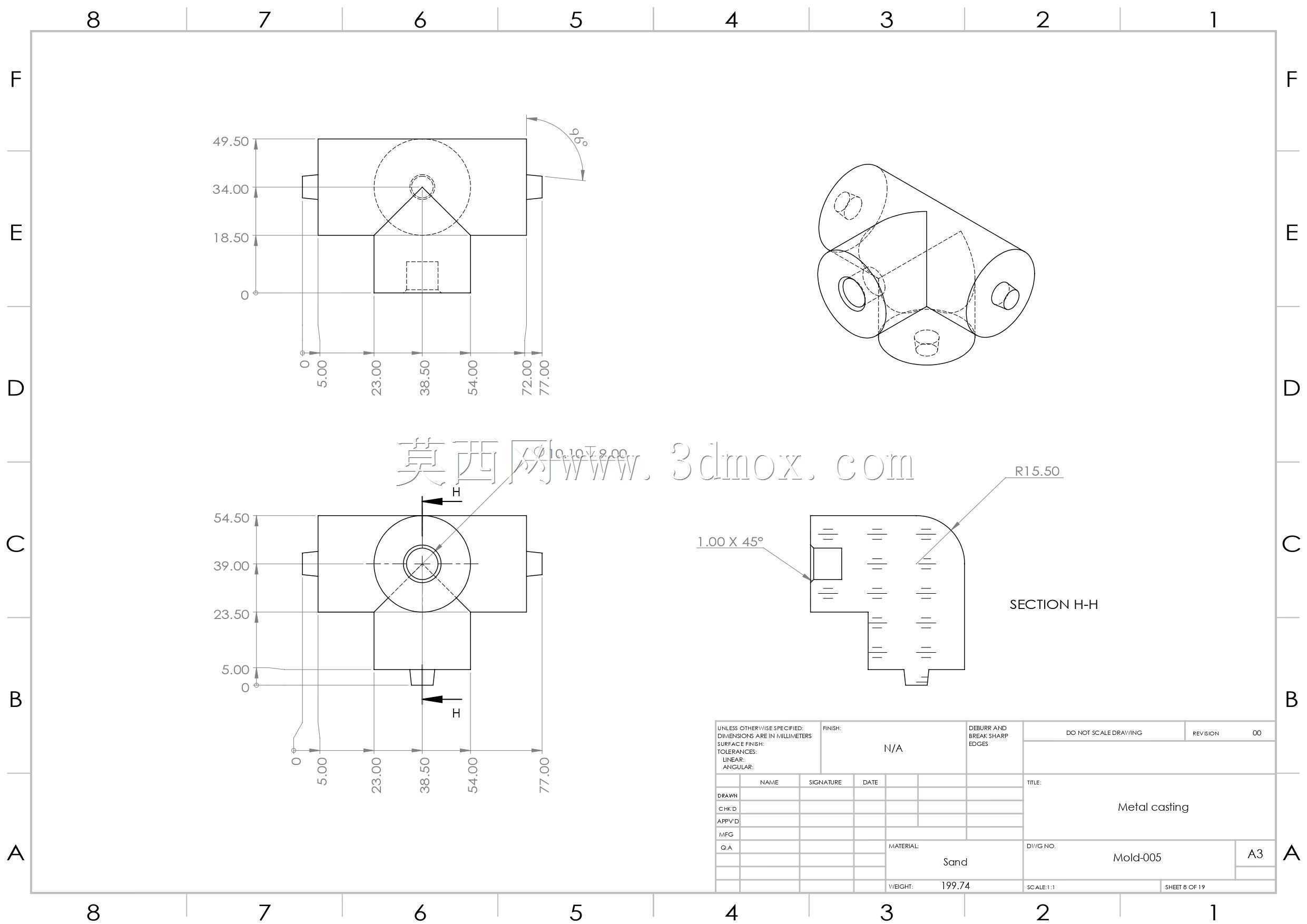

　　减少后续机加工的工序时长。从管路安装的实际适配性来看，管件的四个接口轴线处于同一平面，相邻接口的垂直度公差控制在管路装配允许的范围内，现场安装时不需要额外调整管路角度即可完成对接，降低现场施工的难度。模具的易损件，比如浇口套、侧抽芯的成型端头都做了快换设计，生产过程中出现磨损时不需要拆卸整套模具即可完成更换，减少停机维护的时间。整套结构没有冗余的设计，所有的机构都服务于重力压铸的生产流程，从材料填充、成型冷却到开模取件的每一个环节都结合了可锻铸铁的材料特性与实际生产的操作需求，既保证了成型管件的质量稳定性，又兼顾了批量生产的效率要求，适合中小批量的管路配件生产场景使用。
